Електрична схема обігрівача скла Citroen Saxo 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 року випуску.

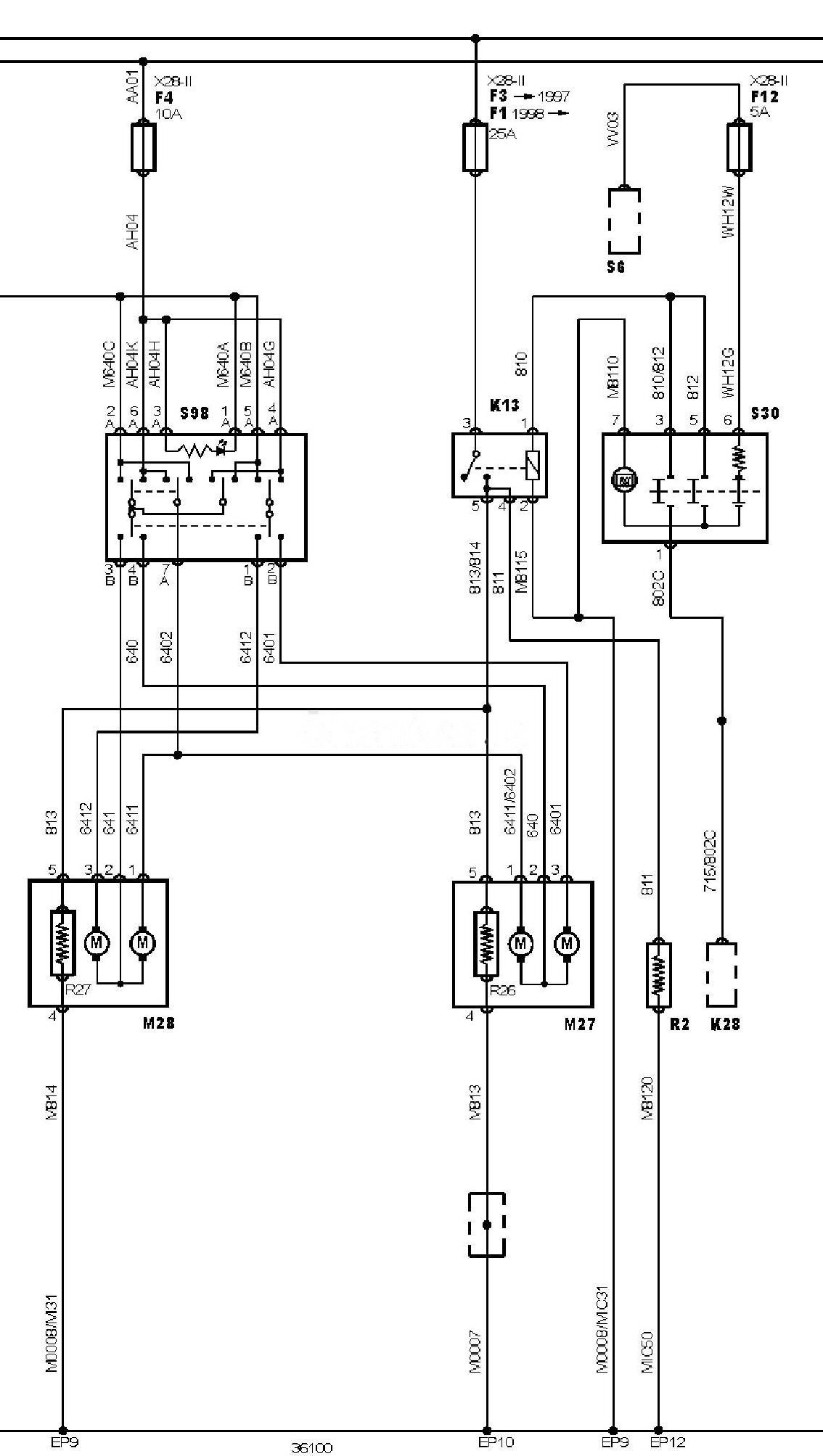

Електросхема обігрівача скла
Позначення до електричної схеми Сitroen Saxo
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
EP10 |
Точка маси |
|
EP12 |
Точка маси |
|
EP8 |
Точка маси |
|
EP9 |
Точка маси |
|
F1 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F12 |
Запобіжник |
|
K13 |
Реле обігрівача заднього скла |
|
K28 |
Реле електродвигуна вентилятора опалювача |
|
M27 |
Електродвигун приводу регулювання дзеркала заднього виду на двері водія |
|
M28 |
Електродвигун приводу регулювання дзеркала заднього виду на двері пасажира |
|
R2 |
Обігрівач заднього скла |
|
R26 |
Обігрівач дзеркала заднього виду на двері водія |
|
R27 |
Обігрівач дзеркала заднього виду на двері пасажира |
|
S6 |
Комбінований перемикач |
|
S30 |
Вимикач обігрівача заднього скла |
|
S98 |
Перемикач регулювання дзеркал заднього виду |
|
X28-2 |
Блок запобіжників/реле – приладова панель |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
