Електросхема освітлення салону Citroen Saxo

Електрична схема ламп освітлення салону Citroen Saxo 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 року випуску.

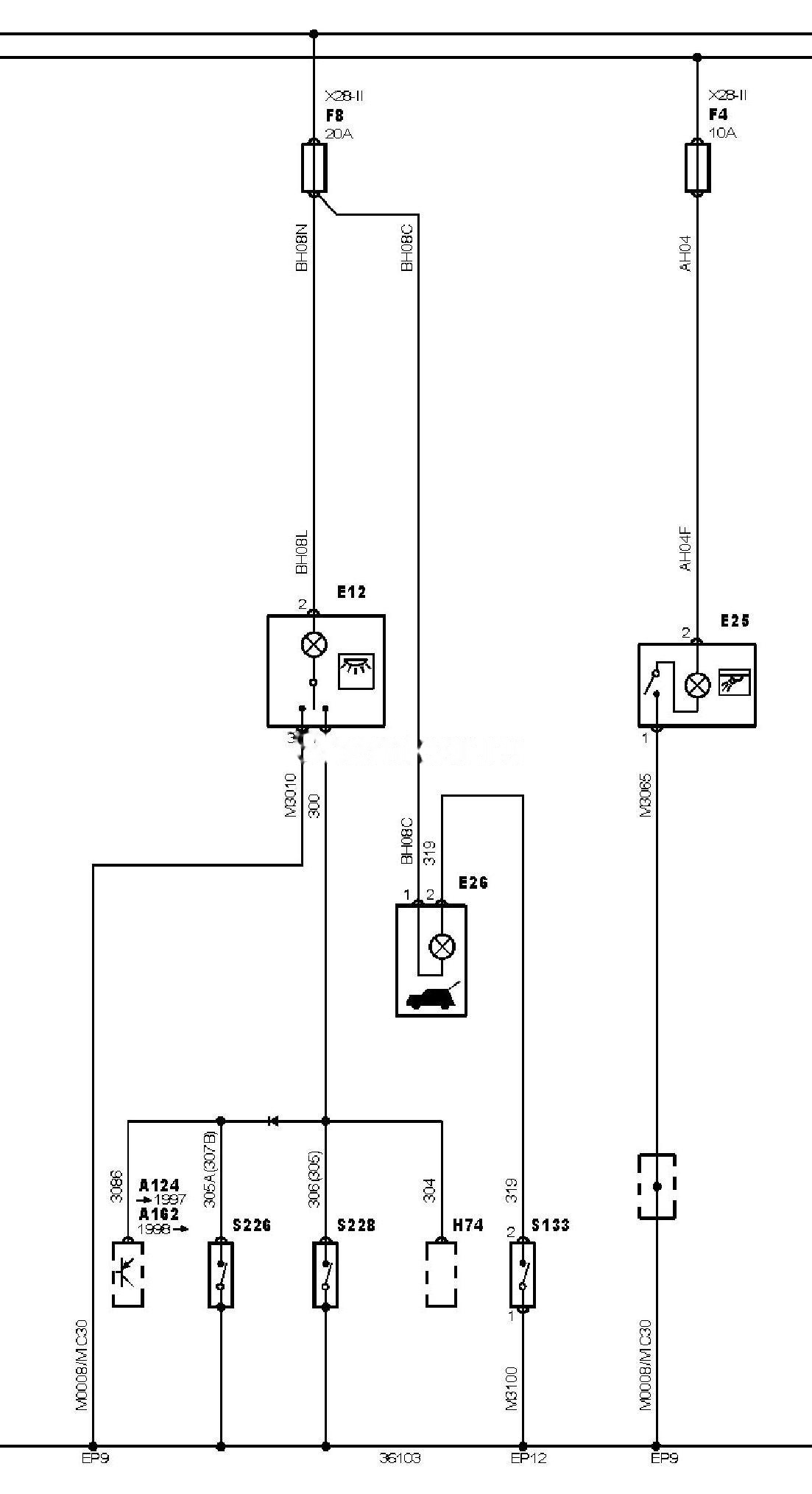

Електросхема ламп освітлення салону

Електросхема освітлення салону Citroen Saxo — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Сitroen Saxo

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A124	Клавіатура
A162	Електронний блок управління іммобілайзером
EP12	Точка маси
EP9	Точка маси
E12	Лампа освітлення салону (передня)
E25	Лампа місцевого підсвічування (єдина)
E26	Лампа підсвічування багажника / задніх дверей
F4	Запобіжник
F8	Запобіжник
H74	Зуммер попередження про невиключені габарити
S133	Кінцевий вимикач багажника / задніх дверей
S226	Кінцевий вимикач дверей водія
S228	Кінцевий вимикач дверей пасажира
X28-2	Блок запобіжників/реле — приладова панель

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Citroen Saxo
