Електросхема мультимедійної системи Citroen Saxo

Електрична схема мультимедійної системи Citroen Saxo 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 року випуску.

Електросхема мультимедійної системи

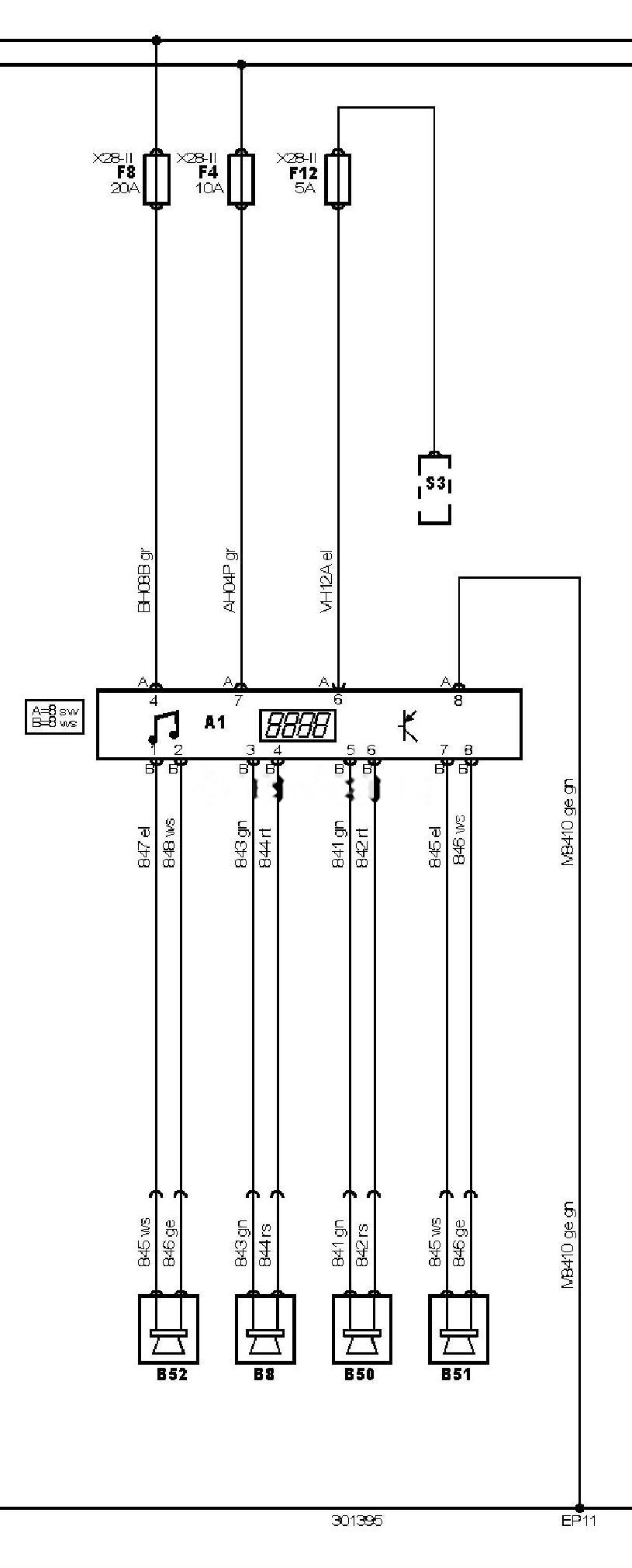

Електросхема мультимедійної системи Citroen Saxo — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Сitroen Saxo

30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A1	Аудіосистема
B8	Динамік аудіосистеми, лівий передній або єдиний
B50	Динамік аудіосистеми, правий передній
B51	Динамік аудіосистеми, лівий задній
B52	Динамік аудіосистеми, правий задній
EP11	Точка маси
F4	Запобіжник
F8	Запобіжник
F12	Запобіжник
S3	Вимикач фар
X28-2	Блок запобіжників/реле — панель приладів

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
