Електросхема обігрівача скла Citroen Xantia

Електрична схема обігрівача скла Citroen Xantia 1998, 1999, 2000, 2001 року випуску.

Електросхема обігрівача скла

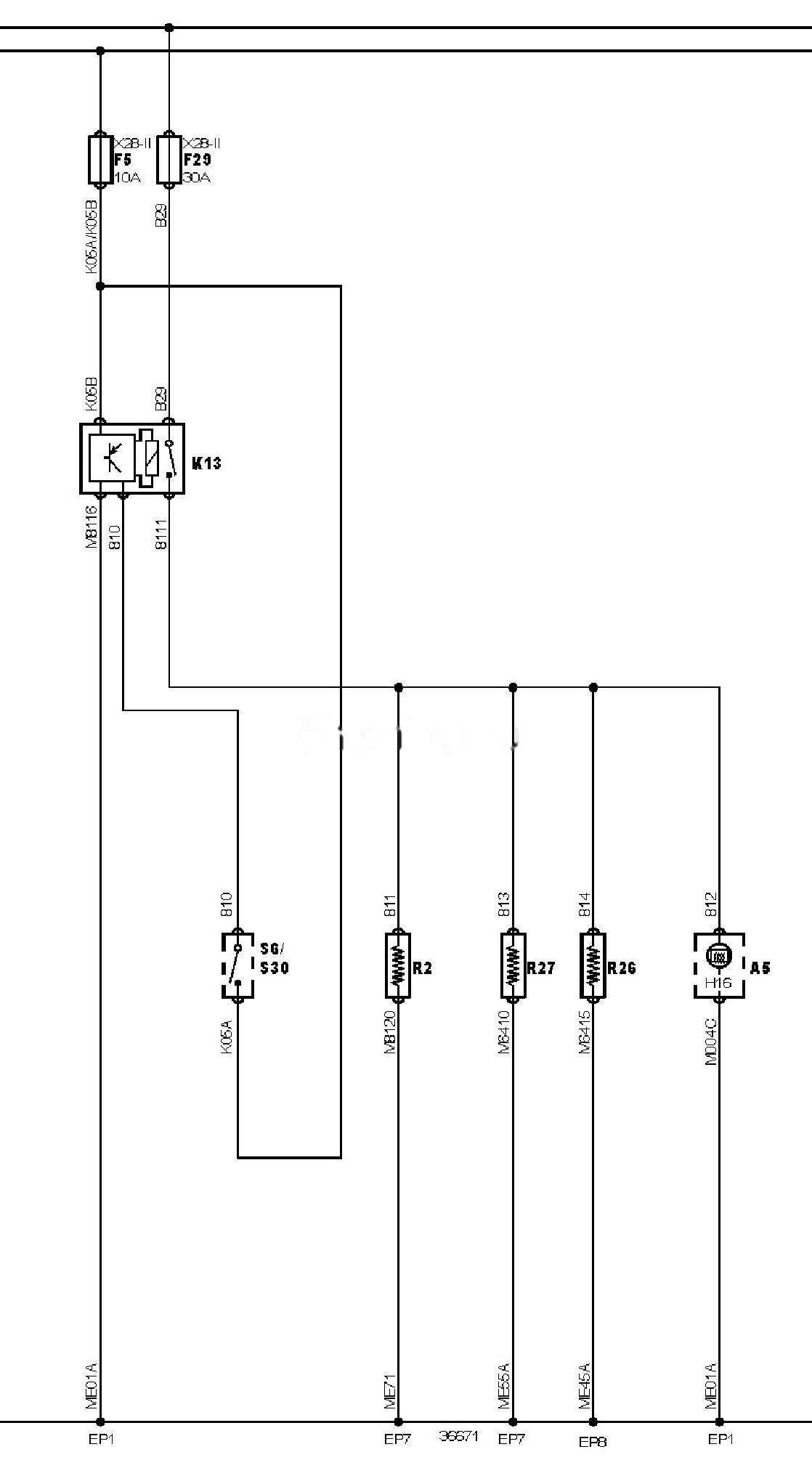

Електросхема обігрівача скла Citroen Xantia — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Сitroen Xantia

15	Замок запалювання — запалювання УВІМК.
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A5	Комбінація приборів
EP1	Точка маси
EP7	Точка маси
EP8	Точка маси
F5	Запобіжник
F29	Запобіжник
H16	Індикатор увімкнення обігрівача заднього скла
K13	Реле обігрівача заднього скла
R2	Обігрівач заднього скла
R26	Обігрівач дзеркала заднього виду на двері водія
R27	Обігрівач дзеркала заднього виду на двері пасажира
S6	Комбінований перемикач
S30	Вимикач обігрівача заднього скла

Кольори дротів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
