Електрична схема системи обігріву салону Citroen Jumper 1 (230) FL 2002, 2003, 2004, 2005, 2006 року випуску.

Електросхема системи обігріву салону та системи охолодження двигуна

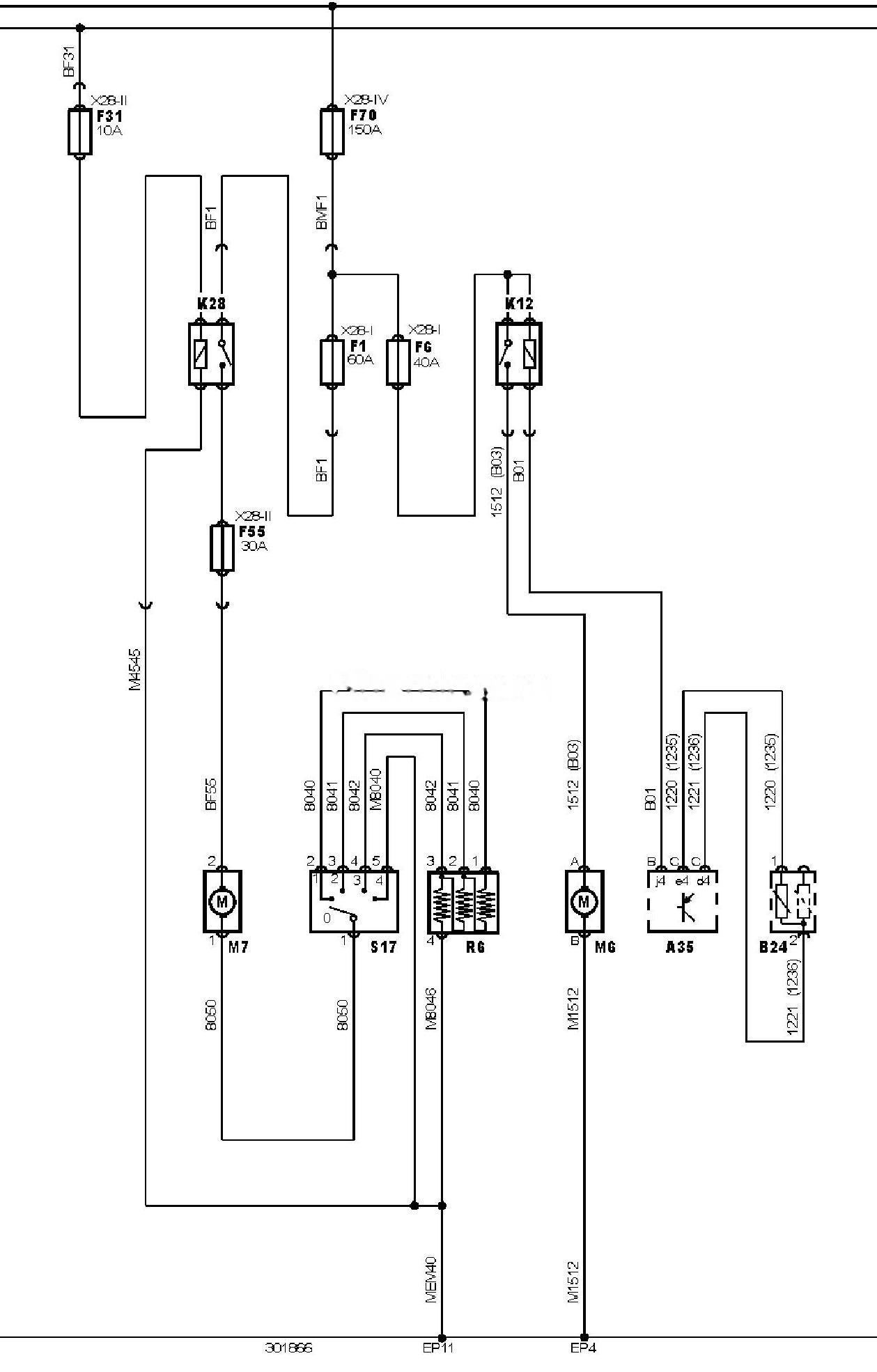

Електросхема обігріву салону Citroen Jumper 1 (230) FL
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Citroen Jumper 1 (230) FL

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A35

Електронний блок керування двигуном (ECM)

B24

Датчик температури охолоджувальної рідини

EP11

Точка маси

EP4

Точка маси

F1

Запобіжник

F6

Запобіжник

F31

Запобіжник

F55

Запобіжник

F70

Запобіжник

K12

Реле електродвигуна вентилятора системи охолодження

K28

Реле електродвигуна вентилятора опалювача

M6

Електродвигун вентилятора системи охолодження

M7

Електродвигун вентилятора кондиціонера/опалювача

R6

Резистор електродвигуна вентилятора опалювача

S17

Вимикач електродвигуна вентилятора кондиціонера/опалювача

X28-1

Блок запобіжників/реле 1 — моторний відсік

X28-2

Блок запобіжників/реле 2 – панель приладів, зліва

X28-1V

Блок запобіжників/реле 4 — моторний відсік



Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
