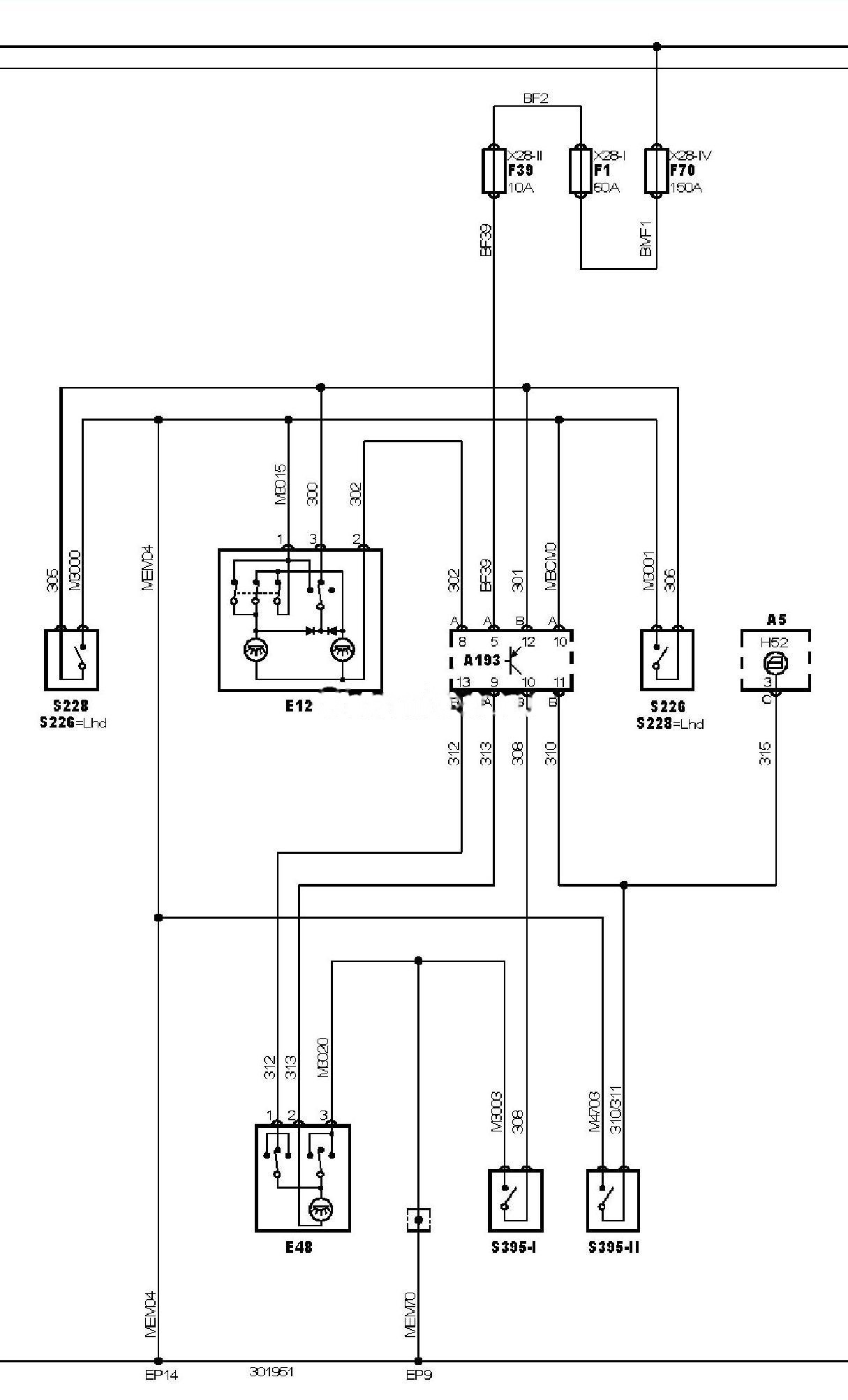

Електрична схема ламп освітлення салону Citroen Jumper 1 (230) FL 2002, 2003, 2004, 2005, 2006 року випуску.
Електросхема ламп освітлення салону — V1N 17365111-
Позначення до електричної схеми Citroen Jumper 1 (230) FL
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A193 |
Багатофункціональний перемикач у зборі |
|
EP14 |
Точка маси |
|
EP9 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E48 |
Лампа освітлення салону (задня ліва або єдина) |
|
F1 |
Запобіжник |
|
F39 |
Запобіжник |
|
F70 |
Запобіжник |
|
H52 |
Індикатор відчинених дверей (лівих дверей або єдиний) |
|
S226 |
Кінцевий вимикач дверей водія |
|
S228 |
Кінцевий вимикач дверей пасажира |
|
S395-1 |
Кінцевий вимикач дверей вантажного відсіку 1 |
|
S395-2 |
Кінцевий вимикач дверей вантажного відсіку 2 |
|
X28-1 |
Блок запобіжників/реле 1 — моторний відсік |
|
X28-2 |
Блок запобіжників/реле 2 — приладова панель, ліворуч |
|
X28-1V |
Блок запобіжників/реле 4 — моторний відсік |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
