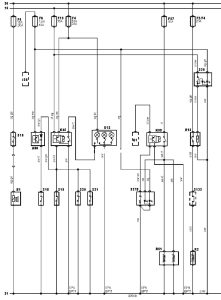

Електрична схема ламп освітлення салону 1995, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 року випуску.

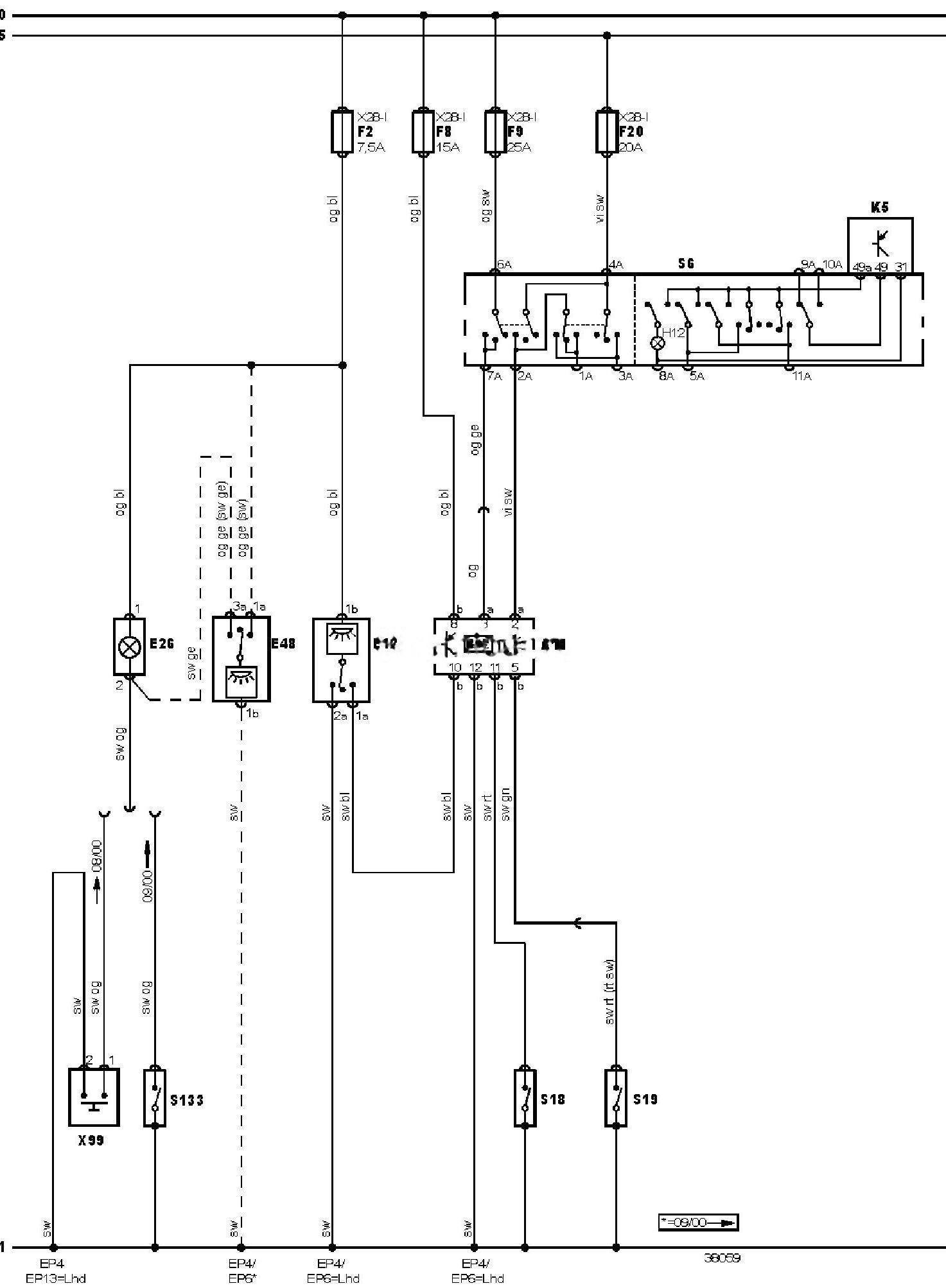

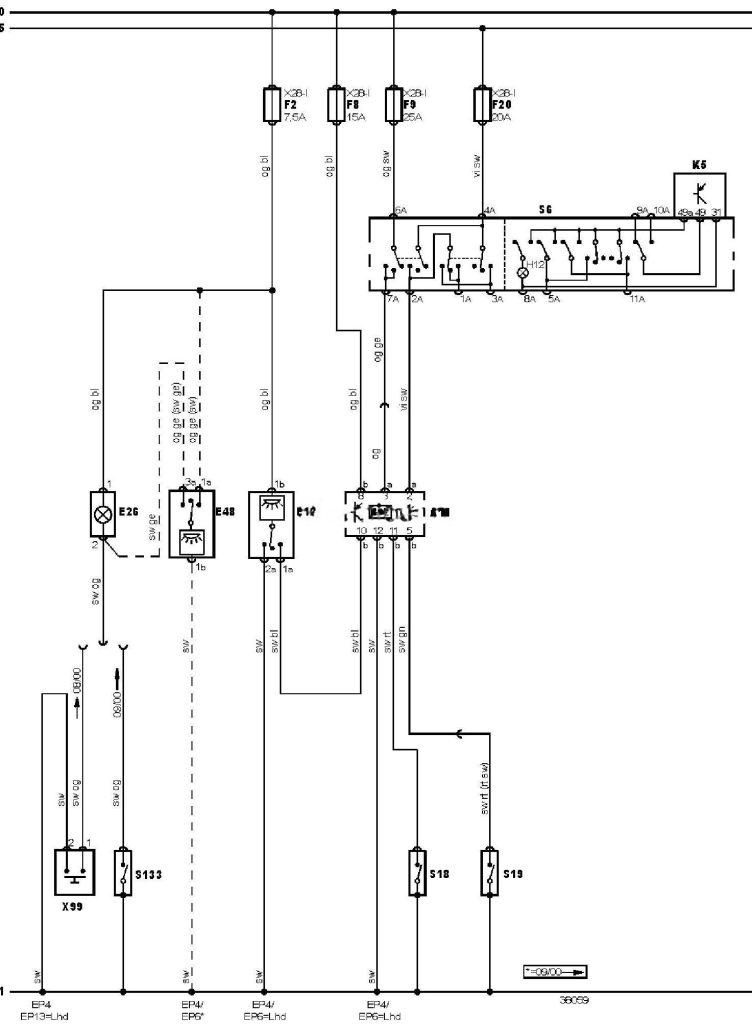

Електросхема ламп освітлення салону — Крім системи повного блокування
Позначення до електричної схеми Ford Courier
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Аудіосистема |
|
EP13 |
Точка маси |
|
EP4 |
Точка маси |
|
EP6 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E26 |
Лампа підсвічування багажника / задніх дверей |
|
E48 |
Лампа освітлення салону (задня ліва або єдина) |
|
F2 |
Запобіжник |
|
F8 |
Запобіжник |
|
F9 |
Запобіжник |
|
F20 |
Запобіжник |
|
H12 |
Індикатор зарядки акумуляторної батареї |
|
K5 |
Реле-переривач покажчиків повороту |
|
S6 |
Комбінований перемикач |
|
S18 |
Вимикач освітлення салону (з боку водія) |
|
S19 |
Вимикач освітлення салону (з боку пасажира) |
|
S133 |
Кінцевий вимикач багажника / задніх дверей |
|
X28-1 |
Блок запобіжників/реле |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
