Електрична схема мультимедіа — системи 1995, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 року випуску.

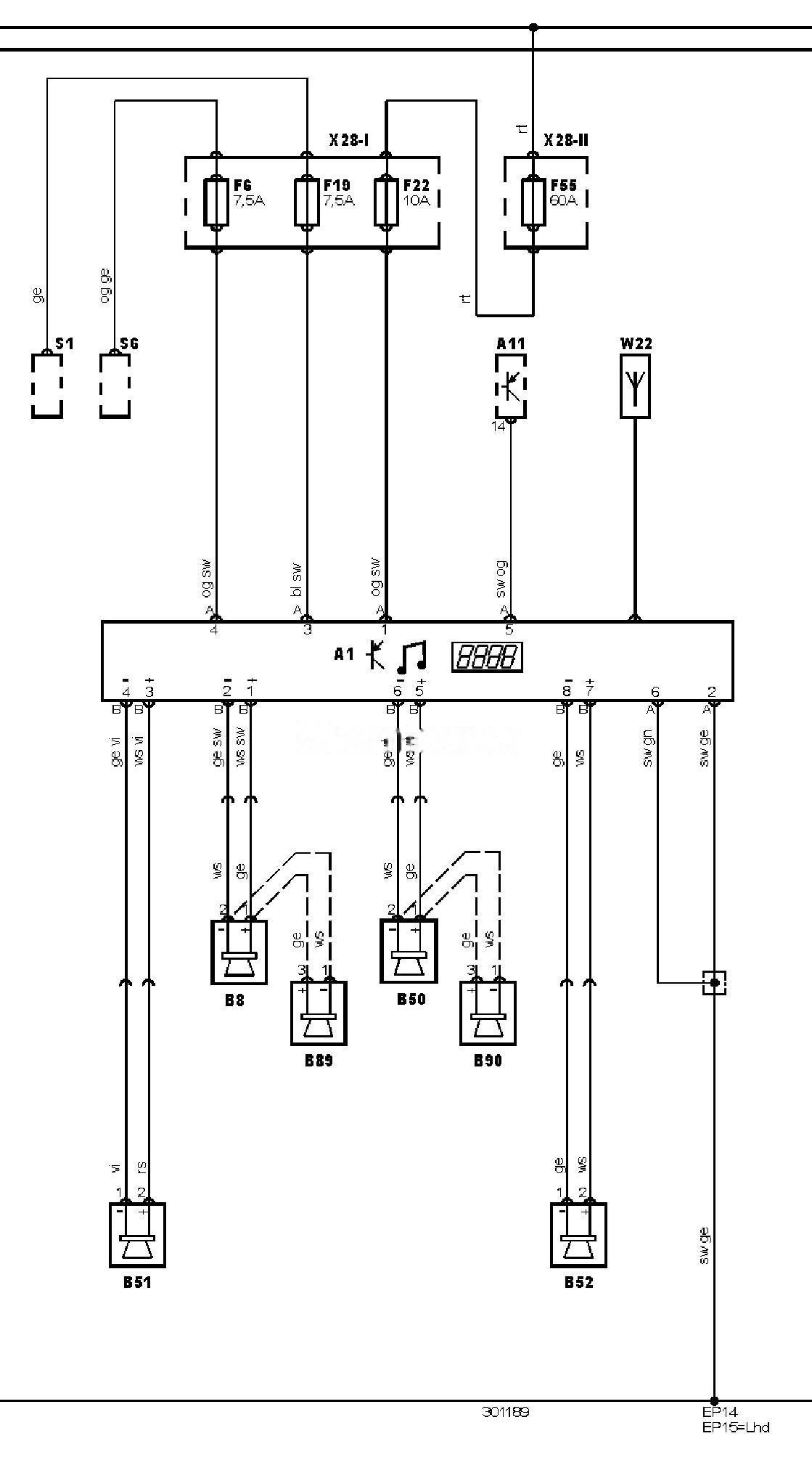

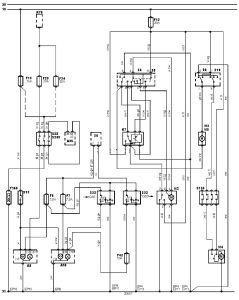

Електросхема мультимедіа — системи
Позначення до електричної схеми Ford Courier
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A11 |
Аудіосистема |
|
B51 |
Динамік аудіосистеми, лівий задній |
|
B52 |
Динамік аудіосистеми, правий задній |
|
EP14 |
Точка маси |
|
EP15 |
Точка маси |
|
F6 |
Запобіжник |
|
F19 |
Запобіжник |
|
F22 |
Запобіжник |
|
F55 |
Запобіжник |
|
S1 |
Замок запалювання |
|
S6 |
Комбінований перемикач |
|
X28-1 |
Блок запобіжників/реле |
|
X28-2 |
Блок запобіжників/реле |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
