Електрична схема мультимедійної системи Citroen Xsara (Mk1)997, 1998, 1999 року випуску.

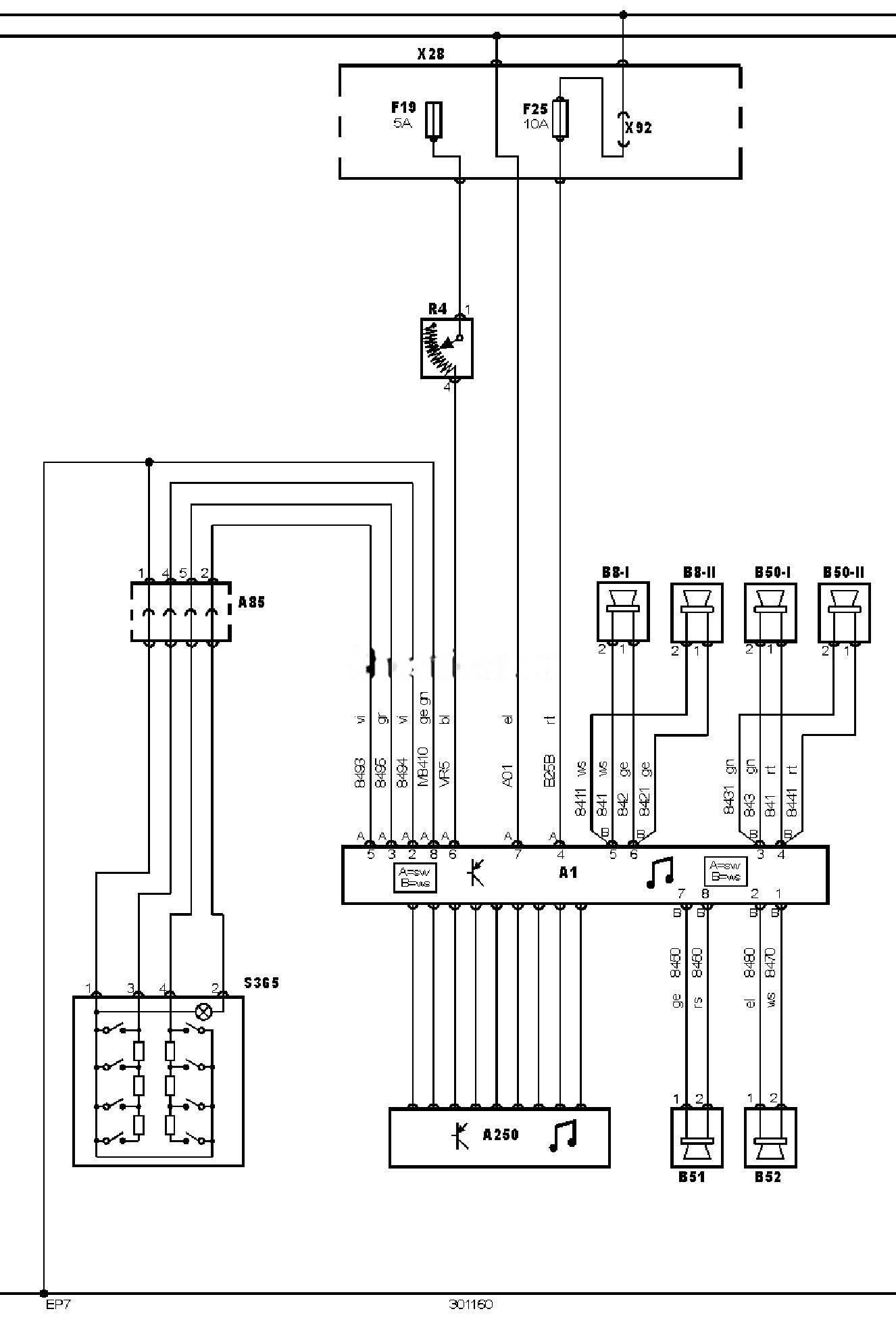

Електросхема мультимедійної системи — З CD-чейнджером (-11.1999)
Позначення до електричної схеми Сitroen Xsara
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A85 |
Ковзний контакт звукового сигналу |
|
A250 |
CD-чейнджер |
|
B8-1 |
Динамік аудіосистеми, лівий передній або єдиний 1 |
|
B8-2 |
Динамік аудіосистеми, лівий передній або єдиний 2 |
|
B50-1 |
Динамік аудіосистеми, правий передній 1 |
|
B50-2 |
Динамік аудіосистеми, правий передній 2 |
|
B51 |
Динамік аудіосистеми, лівий задній |
|
B52 |
Динамік аудіосистеми, правий задній |
|
EP7 |
Точка маси |
|
F19 |
Запобіжник |
|
F25 |
Запобіжник |
|
R4 |
Реостат підсвічування комбінації приладів |
|
S365 |
Комбінований перемикач (на кермовому колесі) |
|
X28 |
Блок запобіжників/реле |
|
X92 |
Роз’єм (джампер) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
