Електросхема мультимедіа-системи тип 1 Citroen Xsara

Електрична схема мультимедіа-системи Citroen Xsara (Mk1)997, 1998, 1999 року випуску.

Електросхема мультимедіа-системи — Без CD-чейнджера (-11.1999)

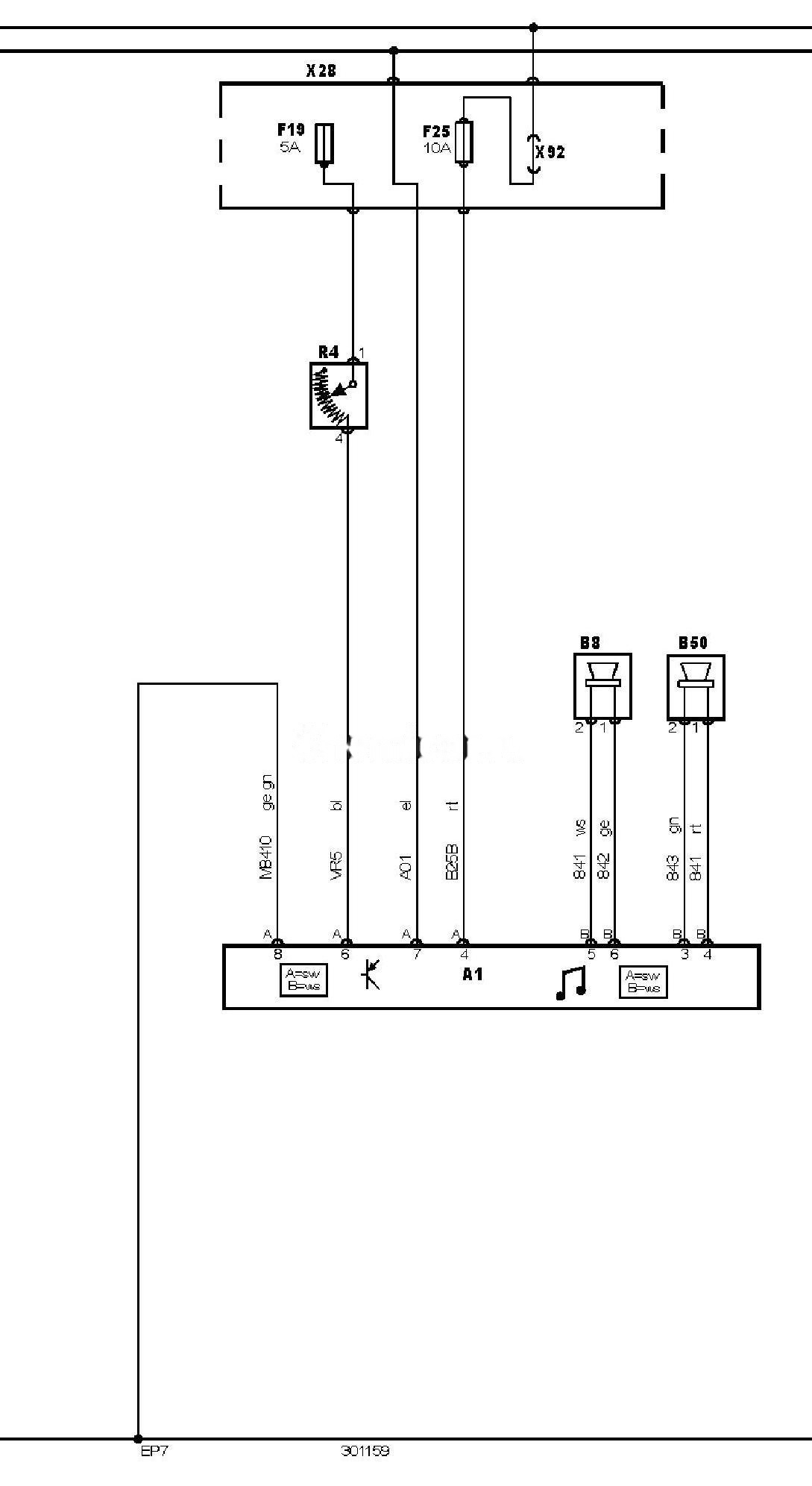

Електросхема мультимедіа-системи тип 1 Citroen Xsara — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Сitroen Xsara

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A1	Аудіосистема
B8	Динамік аудіосистеми, лівий передній або єдиний
B50	Динамік аудіосистеми, правий передній
EP7	Точка маси
F19	Запобіжник
F25	Запобіжник
R4	Реостат підсвічування комбінації приладів
X28	Блок запобіжників/реле
X92	Роз’єм (джампер)

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Citroen Xsara (Mk1)
