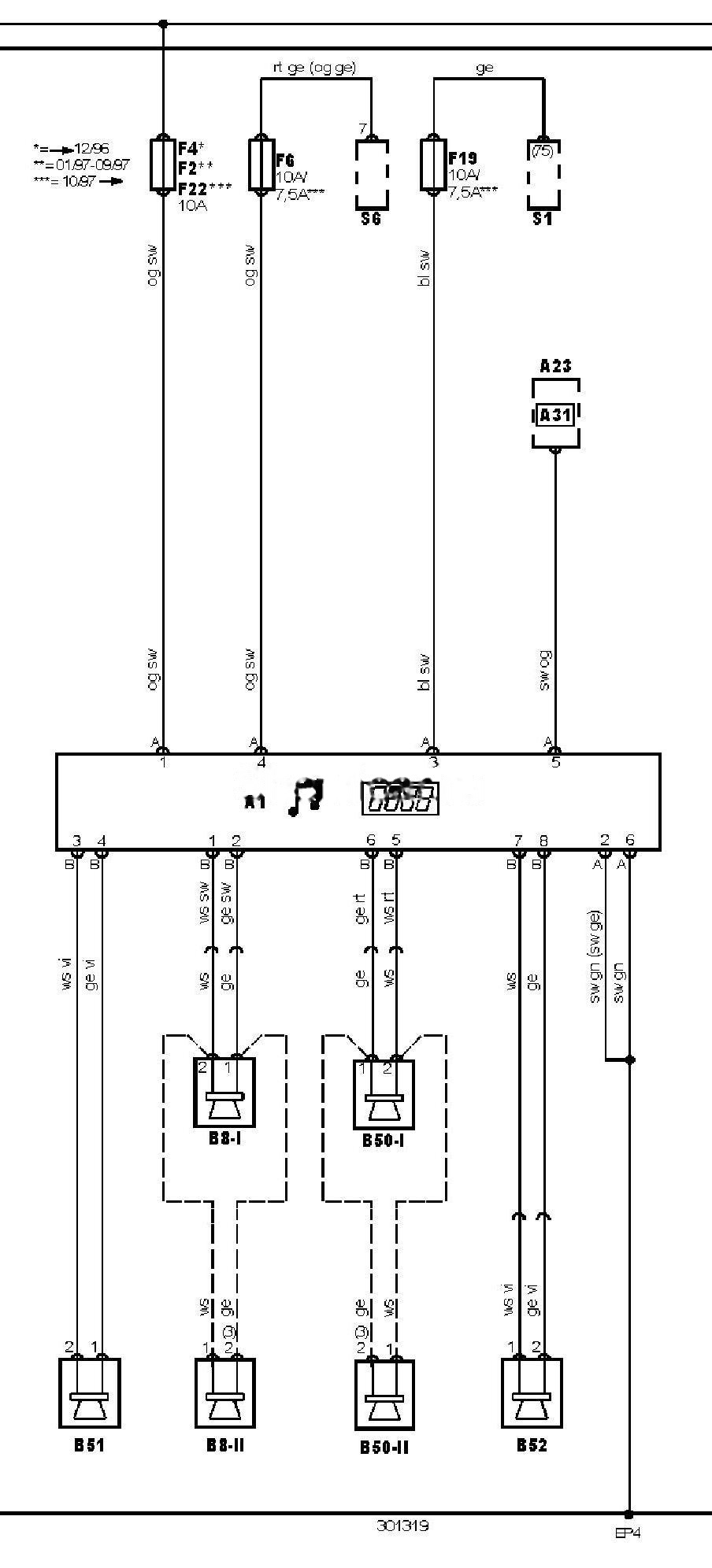

Електрична схема мультимедіа — системи 1995, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 року випуску.
Електросхема мультимедіа — системи
Позначення до електричної схеми Ford Courier
|
15 |
Замок запалювання — запалювання УВІМК. |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A23 |
Блок керування протиугінною системою |
|
A31 |
Блок керування центральним замком |
|
B8-1 |
Динамік аудіосистеми, лівий передній або єдиний 1 |
|
B8-2 |
Динамік аудіосистеми, лівий передній або єдиний 2 |
|
B50-1 |
Динамік аудіосистеми, правий передній 1 |
|
B50-2 |
Динамік аудіосистеми, правий передній 2 |
|
B51 |
Динамік аудіосистеми, лівий задній |
|
B52 |
Динамік аудіосистеми, правий задній |
|
EP4 |
Точка маси |
|
F2 |
Запобіжник |
|
F4 |
Запобіжник |
|
F6 |
Запобіжник |
|
F19 |
Запобіжник |
|
F22 |
Запобіжник |
|
S1 |
Замок запалювання |
|
S6 |
Комбінований перемикач |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
