Електрична схема мультимедіа — системи BMW 3 (E46) 2002, 2003, 2004, 2005 року випуску.

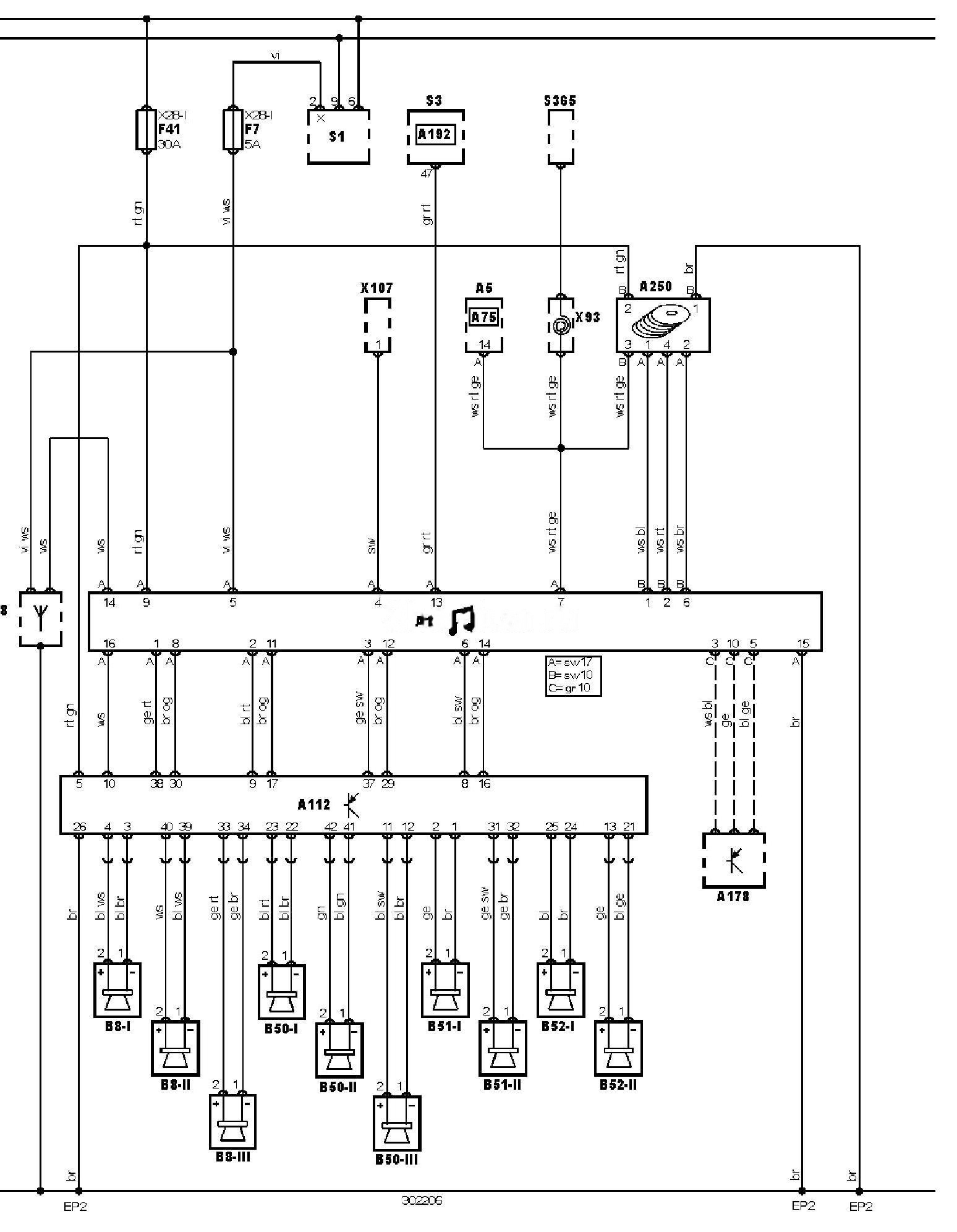

Електросхема мультимедіа — системи — Аудіосистема з 10 динаміками, без цифрового багатофункціонального дисплея
Позначення до електричної схеми BMW 3 (E46)
|
15 |
Замок запалювання — запалювання УВІМКН |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приборів |
|
A75 |
Блок керування комбінацією приборів |
|
A78 |
Блок антени |
|
A112 |
Підсилювач вихідного сигналу аудіосистеми |
|
A178 |
Блок керування навігаційною системою |
|
A192 |
Блок керування освітленням |
|
A250 |
CD-чейнджер |
|
B8-1 |
Динамік аудіосистеми, лівий передній або єдиний 1 |
|
B8-2 |
Динамік аудіосистеми, лівий передній або єдиний 2 |
|
B8-3 |
Динамік аудіосистеми, лівий передній або єдиний 3 |
|
B50-1 |
Динамік аудіосистеми, правий передній 1 |
|
B50-2 |
Динамік аудіосистеми, правий передній 2 |
|
B50-3 |
Динамік аудіосистеми, правий передній 3 |
|
B51-1 |
Динамік аудіосистеми, лівий задній 1 |
|
B51-2 |
Динамік аудіосистеми, лівий задній 2 |
|
B52-1 |
Динамік аудіосистеми, правий задній 1 |
|
B52-2 |
Динамік аудіосистеми, правий задній 2 |
|
EP2 |
Точка маси |
|
F7 |
Запобіжник |
|
F41 |
Запобіжник |
|
S1 |
Замок запалювання |
|
S3 |
Вимикач фар |
|
S365 |
Комбінований перемикач (на кермі) |
|
X28-1 |
Блок запобіжників/реле, панель приладів |
|
X93 |
Спіральний провід (SRS) |
|
X107 |
Роз’єм телефону |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
