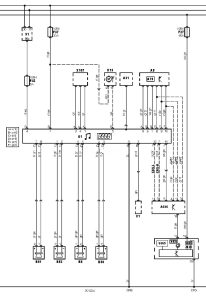

Електросхема мультимедіа-системи Audi A6 2001, 2002, 2003, 2004, 2005 року випуску.

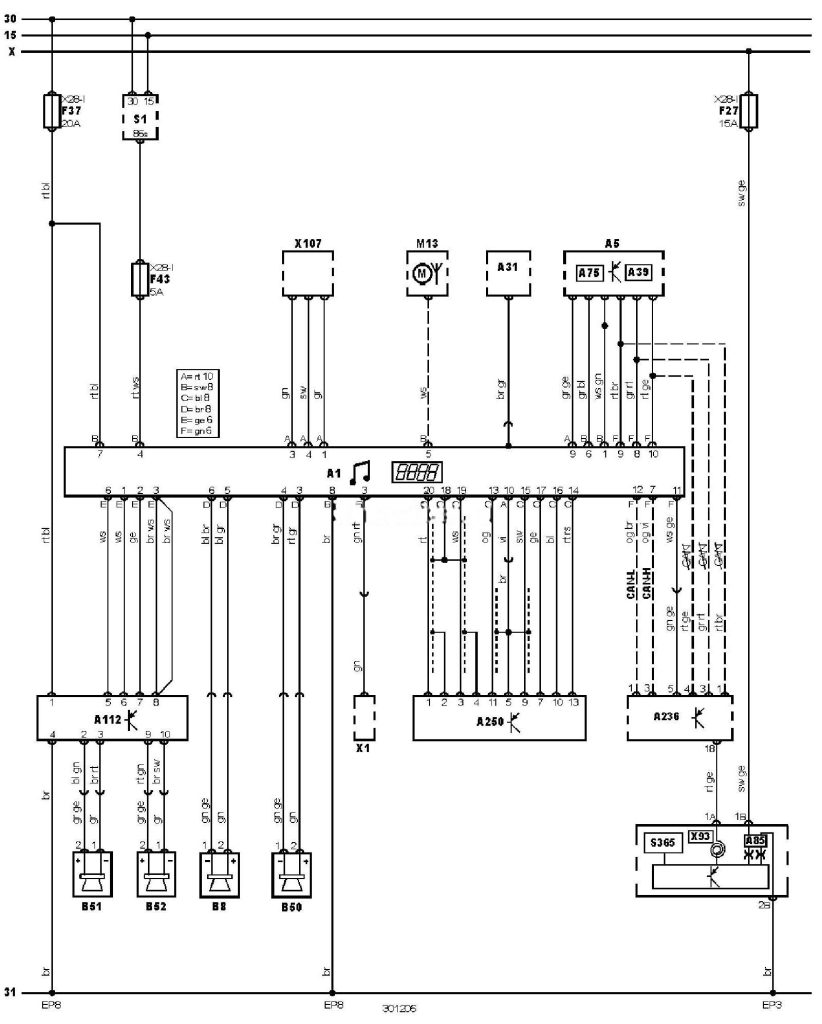

Електросхема мультимедіа-системи — Аудіосистема Concert
Позначення до електричної схеми Audi A6
|
15 |
Замок запалювання — запалювання УВІМК. |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приборів |
|
A31 |
Блок керування центральним замком |
|
A39 |
Додатковий блок індикації несправності |
|
A75 |
Блок керування комбінацією приборів |
|
A85 |
Ковзний контакт звукового сигналу |
|
A112 |
Підсилювач вихідного сигналу аудіосистеми |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
A250 |
CD-чейнджер |
|
B8 |
Динамік аудіосистеми, лівий передній або єдиний |
|
B50 |
Динамік аудіосистеми, правий передній |
|
B51 |
Динамік аудіосистеми, лівий задній |
|
B52 |
Динамік аудіосистеми, правий задній |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP3 |
Точка маси |
|
EP8 |
Точка маси |
|
F27 |
Запобіжник |
|
F37 |
Запобіжник |
|
F43 |
Запобіжник |
|
M13 |
Електродвигун приводу антени |
|
S1 |
Замок запалювання |
|
S365 |
Комбінований перемикач (на кермовому колесі) |
|
X |
Замок запалювання — допоміжні ланцюги |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, панель приборів |
|
X93 |
Спіральний провід (SRS) |
|
X107 |
Роз’єм телефону |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
