Електрична схема мультимедіа — системи автомобіля Ford Galaxy 1995, 1996, 1997, 1998, 1999, 2000 року випуску.

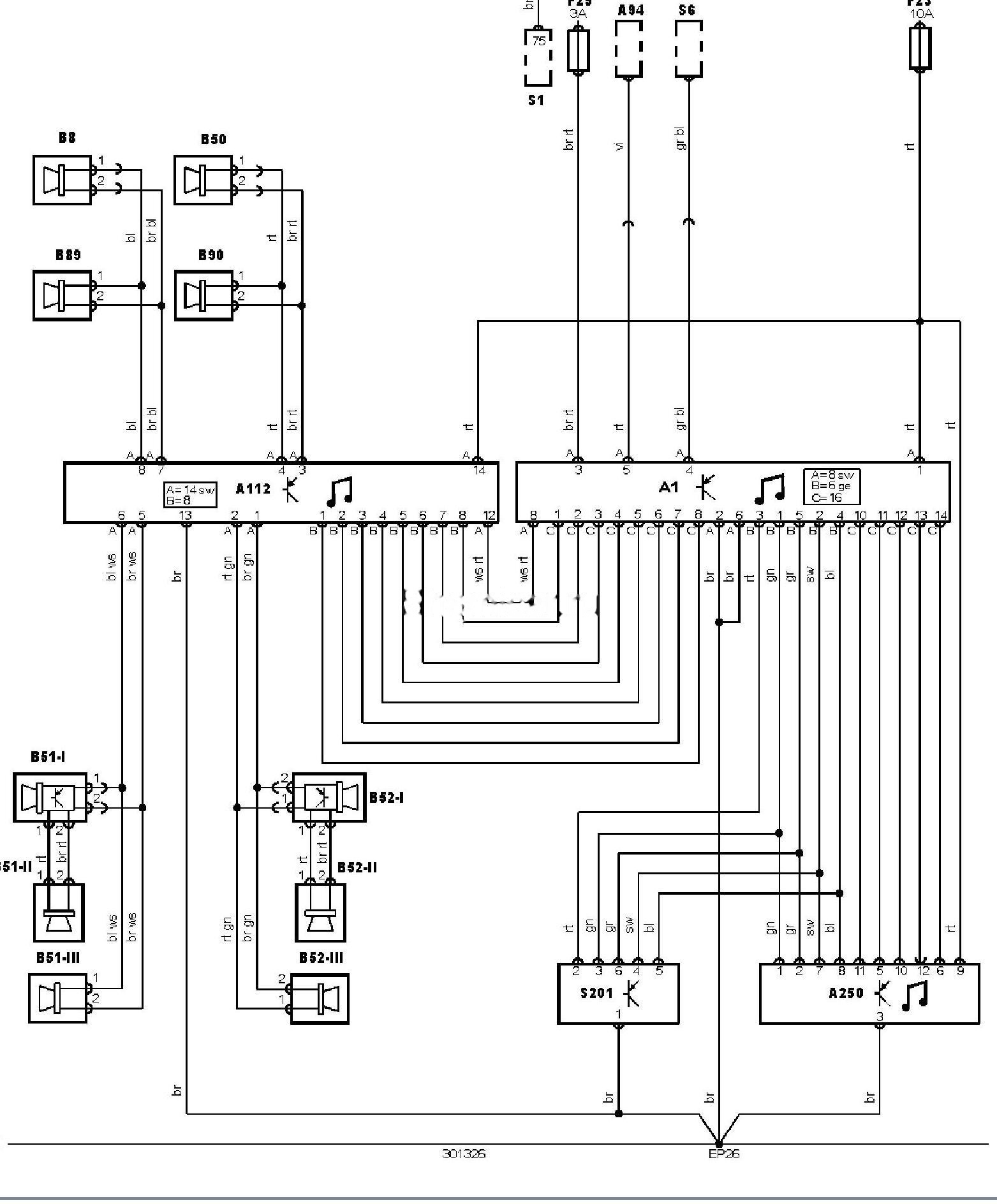

Електросхема мультимедіа — системи — З CD-чейнджером.
Позначення до електричної схеми Ford Galaxy
|
15 |
Замок запалювання — запалювання УВІМКН |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A94 |
Інтегроване реле/блок керування |
|
A112 |
Підсилювач вихідного сигналу аудіосистеми |
|
A250 |
CD-чейнджер |
|
B8 |
Динамік аудіосистеми, лівий передній або єдиний |
|
B50 |
Динамік аудіосистеми, правий передній |
|
B51-1 |
Динамік аудіосистеми, лівий задній 1 |
|
B51-2 |
Динамік аудіосистеми, лівий задній 2 |
|
B51-3 |
Динамік аудіосистеми, лівий задній 3 |
|
B52-1 |
Динамік аудіосистеми, правий задній 1 |
|
B52-2 |
Динамік аудіосистеми, правий задній 2 |
|
B52-3 |
Динамік аудіосистеми, правий задній 3 |
|
B89 |
Додатковий динамік аудіосистеми (лівий) |
|
B90 |
Додатковий динамік аудіосистеми (правий) |
|
EP26 |
Точка маси |
|
F23 |
Запобіжник |
|
F25 |
Запобіжник |
|
S1 |
Замок запалювання |
|
S6 |
Комбінований перемикач |
|
S201 |
Пульт керування аудіосистемою |
|
X28 |
Блок запобіжників/реле |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
