Електрична схема ламп освітлення салону автомобіля Ford Galaxy 1995, 1996, 1997, 1998, 1999, 2000 року випуску.

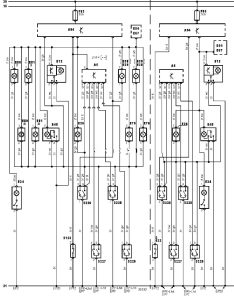

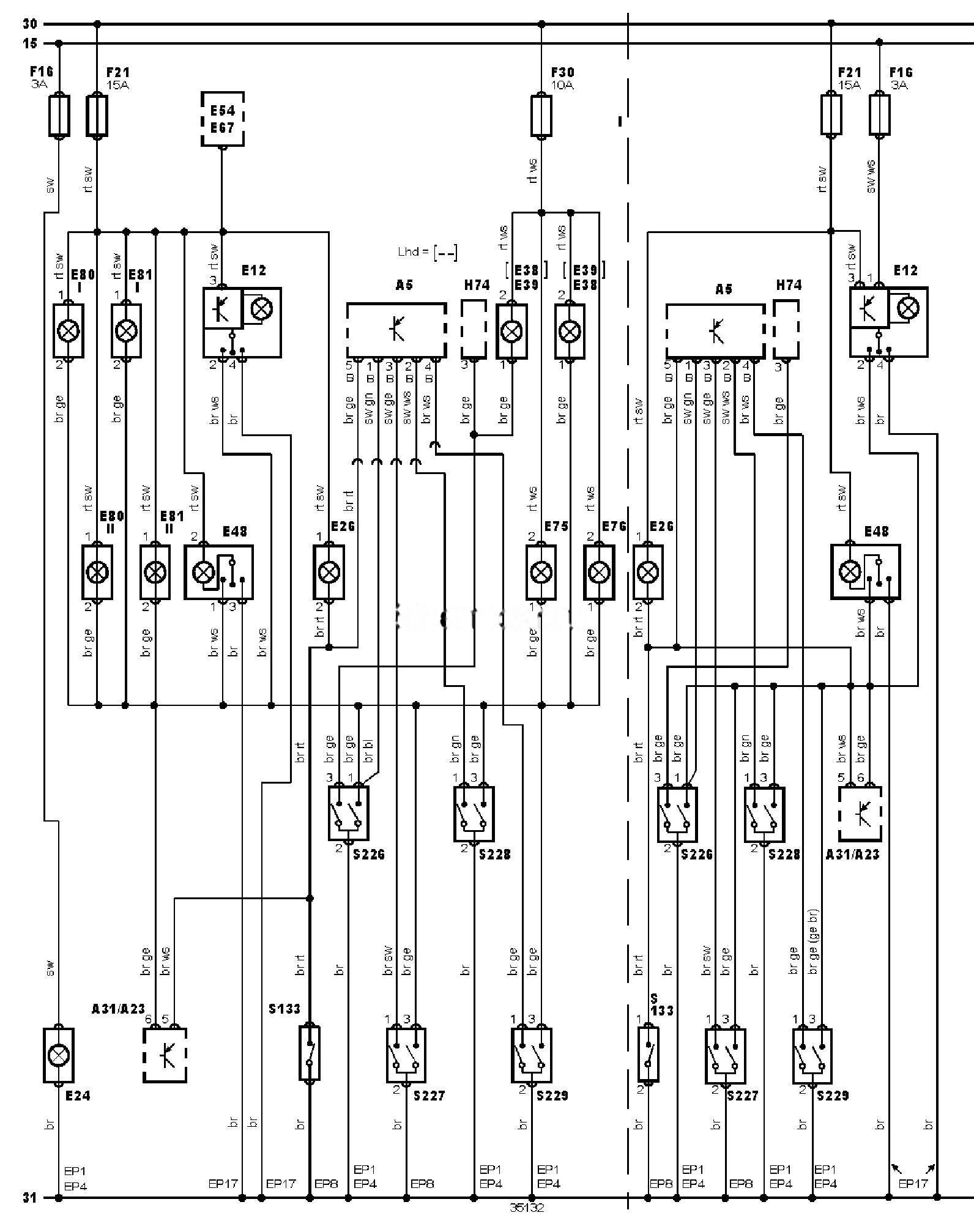

Електросхема ламп освітлення салону.
Позначення до електричної схеми Ford Galaxy
|
15 |
Замок запалювання — запалювання УВІМКН |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A23 |
Блок керування протиугінною системою |
|
A31 |
Блок керування центральним замком |
|
EP1 |
Точка маси |
|
EP17 |
Точка маси |
|
EP4 |
Точка маси |
|
EP8 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E24 |
Лампа підсвічування бардачка |
|
E26 |
Лампа підсвічування багажника / задніх дверей |
|
E38 |
Лампа підсвічування отвору дверей (ліва або єдина) |
|
E39 |
Лампа підсвічування отвору дверей (права) |
|
E48 |
Лампа освітлення салону (задня ліва або єдина) |
|
E54 |
Лампа підсвічування косметичного дзеркала (пасажира) |
|
E67 |
Лампа підсвічування косметичного дзеркала (водія) |
|
E75 |
Лампа підсвічування отвору дверей (лівих задніх) |
|
E76 |
Лампа підсвічування отвору дверей (правих задніх) |
|
E80-1 |
Лампа підсвічування простору для ніг (ліва) |
|
E80-2 |
Лампа підсвічування простору для ніг (ліва) |
|
E81-1 |
Лампа підсвічування простору для ніг (права) |
|
E81-2 |
Лампа підсвічування простору для ніг (права) |
|
F16 |
Запобіжник |
|
F21 |
Запобіжник |
|
F30 |
Запобіжник |
|
H74 |
Зуммер попередження про невиключені габарити |
|
S133 |
Кінцевий вимикач багажника / задніх дверей |
|
S226 |
Кінцевий вимикач дверей водія |
|
S227 |
Кінцевий вимикач лівих задніх дверей |
|
S228 |
Кінцевий вимикач дверей пасажира |
|
S229 |
Кінцевий вимикач правих задніх дверей |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
