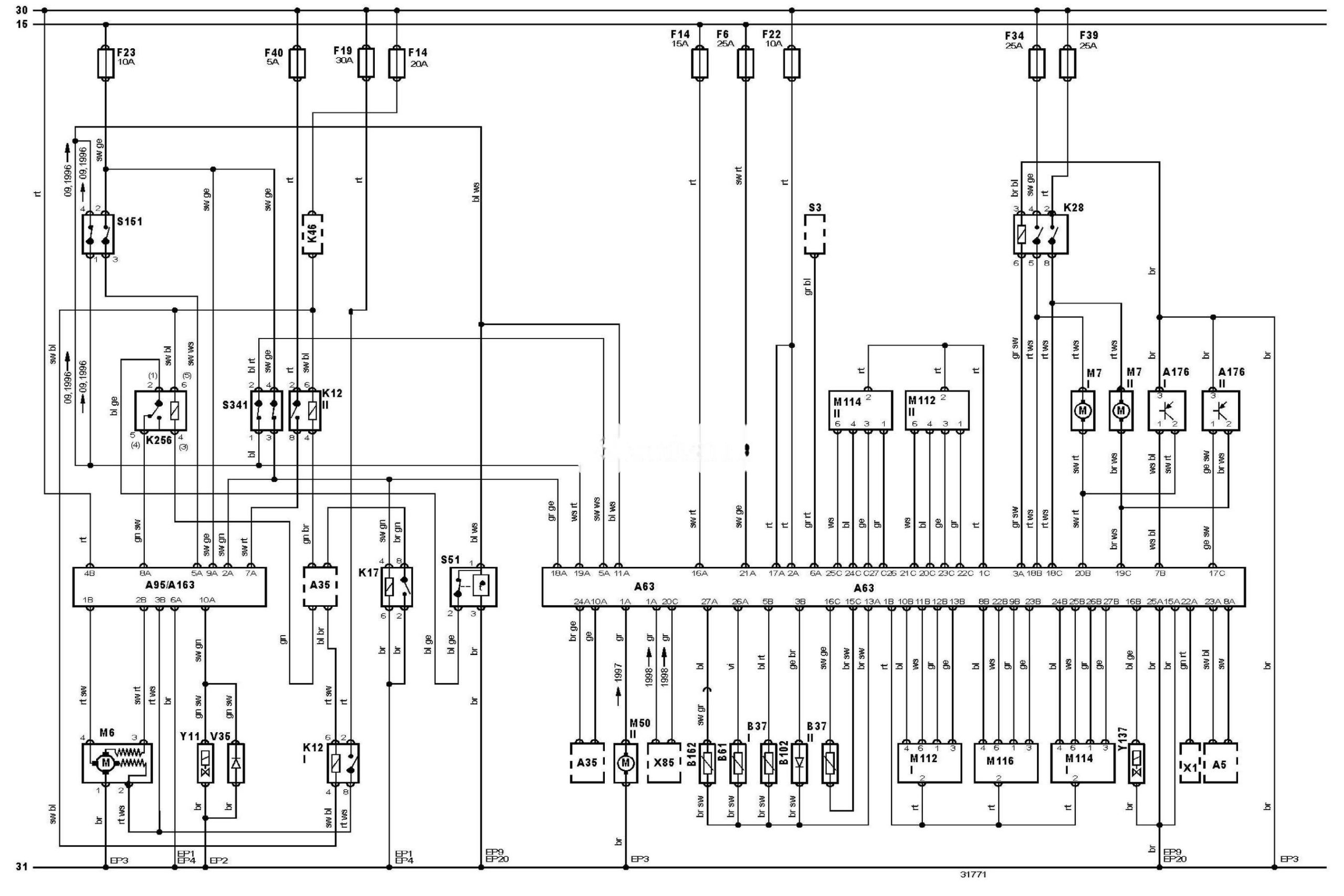

Електрична схема кондиціонера автомобіля Ford Galaxy 1995, 1996, 1997 року випуску.
Електросхема кондиціонера — автоматичне керування температурою (-1997)
Позначення до електричної схеми Ford Galaxy
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A35 |
Електронний блок керування двигуном |
|
A63 |
Електронний блок керування кондиціонером |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження — деякі моделі |
|
A163 |
Електронний блок керування кондиціонером — деякі моделі |
|
A176-1 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
A176-2 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
B37-1 |
Датчик температури повітря в салоні |
|
B37-2 |
Датчик температури повітря в салоні |
|
B61 |
Датчик температури навколишнього повітря |
|
B102 |
Датчик сонячного світла (система кондиціонування) |
|
B162 |
Датчик температури радіатора опалювача |
|
F6 |
Запобіжник |
|
F14 |
Запобіжник |
|
F19 |
Запобіжник |
|
F22 |
Запобіжник |
|
F23 |
Запобіжник |
|
F34 |
Запобіжник |
|
F39 |
Запобіжник |
|
F40 |
Запобіжник |
|
K12-1 |
Реле електродвигуна вентилятора системи охолодження |
|
K12-2 |
Реле електродвигуна вентилятора системи охолодження |
|
K17 |
Реле кондиціонера |
|
K28 |
Реле електродвигуна вентилятора опалювача |
|
K256 |
Реле повного відкриття дросельної заслінки |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7-1 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M7-2 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M50-2 |
Електродвигун насоса системи охолодження — ^1997 |
|
M112-1 |
Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач) |
|
M112-2 |
Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач) |
|
M114-1 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
M114-2 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
M116 |
Електродвигун приводу заслінки подачі повітря з приладової панелі, центр |
|
S3 |
Вимикач фар |
|
S51 |
Датчик-вимикач по температурі випарника кондиціонера |
|
S151 |
Датчик-вимикач по температурі охолоджувальної рідини (кондиціонер) — 2,0 |
|
S341 |
Потрійний датчик-вимикач по тиску холодоагенту в системі кондиціонування |
|
V35 |
Діод електромагнітної муфти компресора кондиціонера — деякі моделі |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X85 |
Роз’єм підключення додаткового обладнання — 1997^ |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y137 |
Електромагнітний клапан приводу заслінки забору повітря (кондиціонер/опалювач) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
