Електрична схема кондиціонера 2000 року випуску.

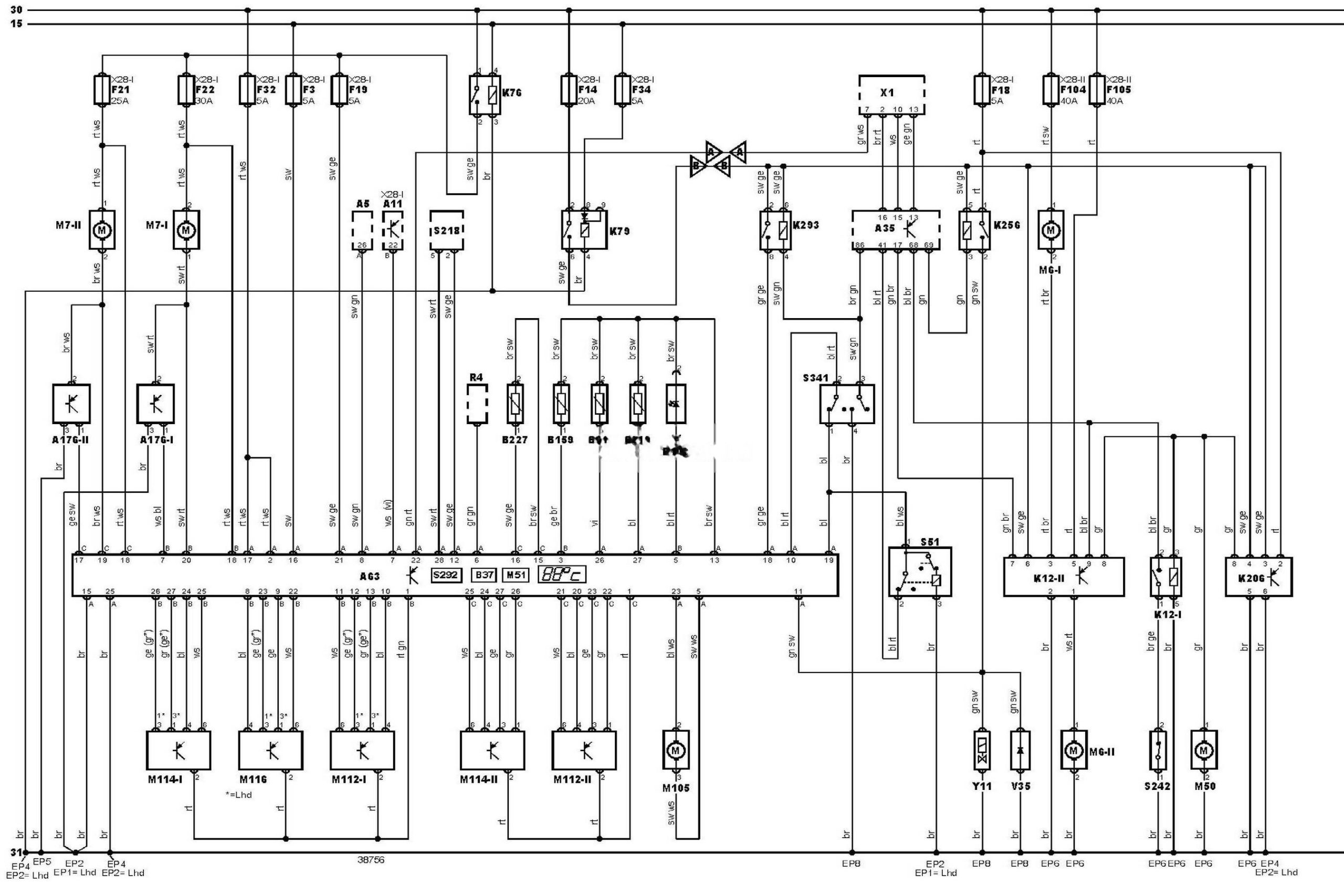

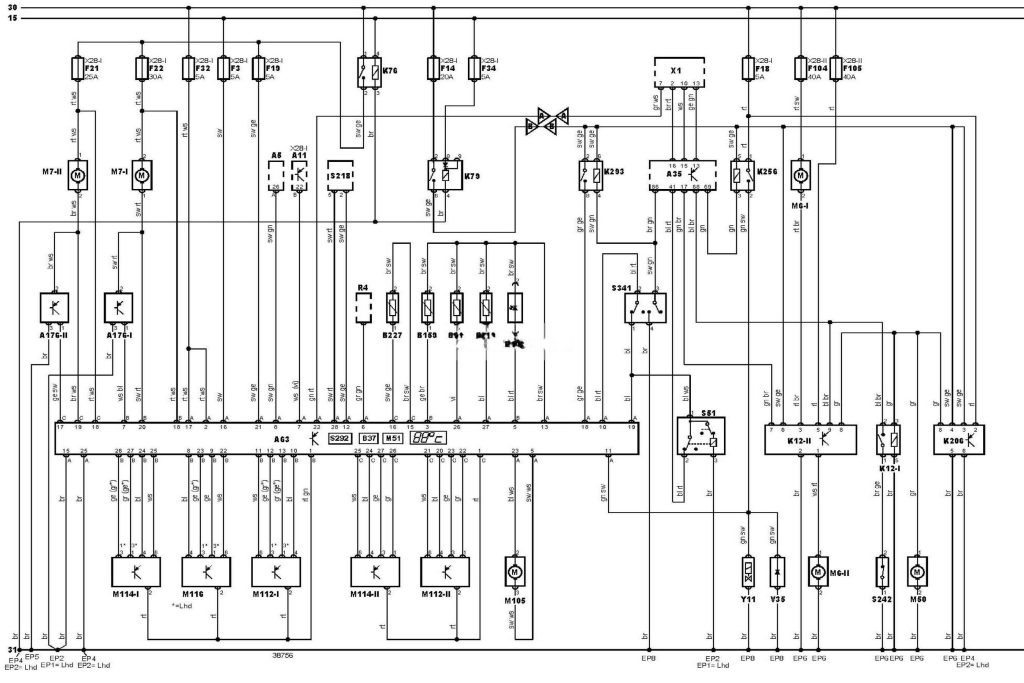

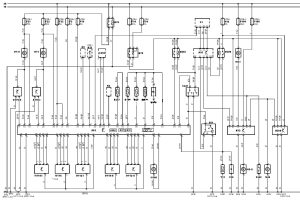

Електросхема кондиціонера — Автоматичне керування температурою (-08.2000)
Позначення до електричної схеми Ford Galaxy
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A35 |
Електронний блок керування двигуном |
|
A63 |
Електронний блок керування кондиціонером |
|
A176-1 |
Блок 1 керування електродвигуном вентилятора кондиціонера/опалювача |
|
A176-2 |
Блок 2 керування електродвигуном вентилятора кондиціонера/опалювача |
|
B37 |
Датчик температури повітря в салоні |
|
B61 |
Датчик температури навколишнього повітря |
|
B102 |
Датчик сонячного світла (система кондиціонування) |
|
B159 |
Датчик температури повітря, що подається з вентиляційної решітки приладової панелі |
|
B219 |
Датчик температури охолоджувальної рідини (система кондиціонування) |
|
B227 |
Датчик температури повітря вентиляційної решітки — ззаду |
|
K12-1 |
Реле 1 електродвигуна вентилятора системи охолодження |
|
K12-2 |
Реле 2 електродвигуна вентилятора системи охолодження |
|
K76 |
Реле допоміжних ланцюгів |
|
K79 |
Реле основних ланцюгів |
|
K206 |
Реле таймера електродвигуна вентилятора системи охолодження |
|
K256 |
Реле повного відкриття дросельної заслінки |
|
K293 |
Реле датчика-вимикача пригнічення холодоагенту в системі кондиціонування |
|
M6-1 |
Електродвигун вентилятора системи охолодження |
|
M6-2 |
Електродвигун вентилятора системи охолодження |
|
M7-1 |
Електродвигун 1 вентилятора кондиціонера/опалювача |
|
M7-2 |
Електродвигун 2 вентилятора кондиціонера/опалювача |
|
M50 |
Електродвигун насоса системи охолодження |
|
M51 |
Вентилятор датчика температури повітря в салоні |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M112-1 |
Електродвигун 1 приводу заслінки напрямку потоків повітря (кондиціонер/опалювач) |
|
M112-2 |
Електродвигун 2 приводу заслінки напрямку потоків повітря (кондиціонер/опалювач) |
|
M114-1 |
Електродвигун 1 приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
M114-2 |
Електродвигун 2 приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
M116 |
Електродвигун приводу заслінки подачі повітря з приладової панелі, центр |
|
R4 |
Реостат підсвічування комбінації приборів |
|
S51 |
Датчик-вимикач по температурі випарника кондиціонера |
|
S218 |
Вимикач обігрівача лобового скла |
|
S242 |
Вимикач електродвигуна вентилятора системи охолодження (після зупинки двигуна) |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
S341 |
Потрійний датчик-вимикач по тиску холодоагенту в системі кондиціонування |
|
V35 |
Діод ланцюга електромагнітної муфти компресора кондиціонера |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, приладова панель 1 |
|
X28-2 |
Блок запобіжників/реле, моторний відсік |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
