Електрична схема ламп освітлення салону 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

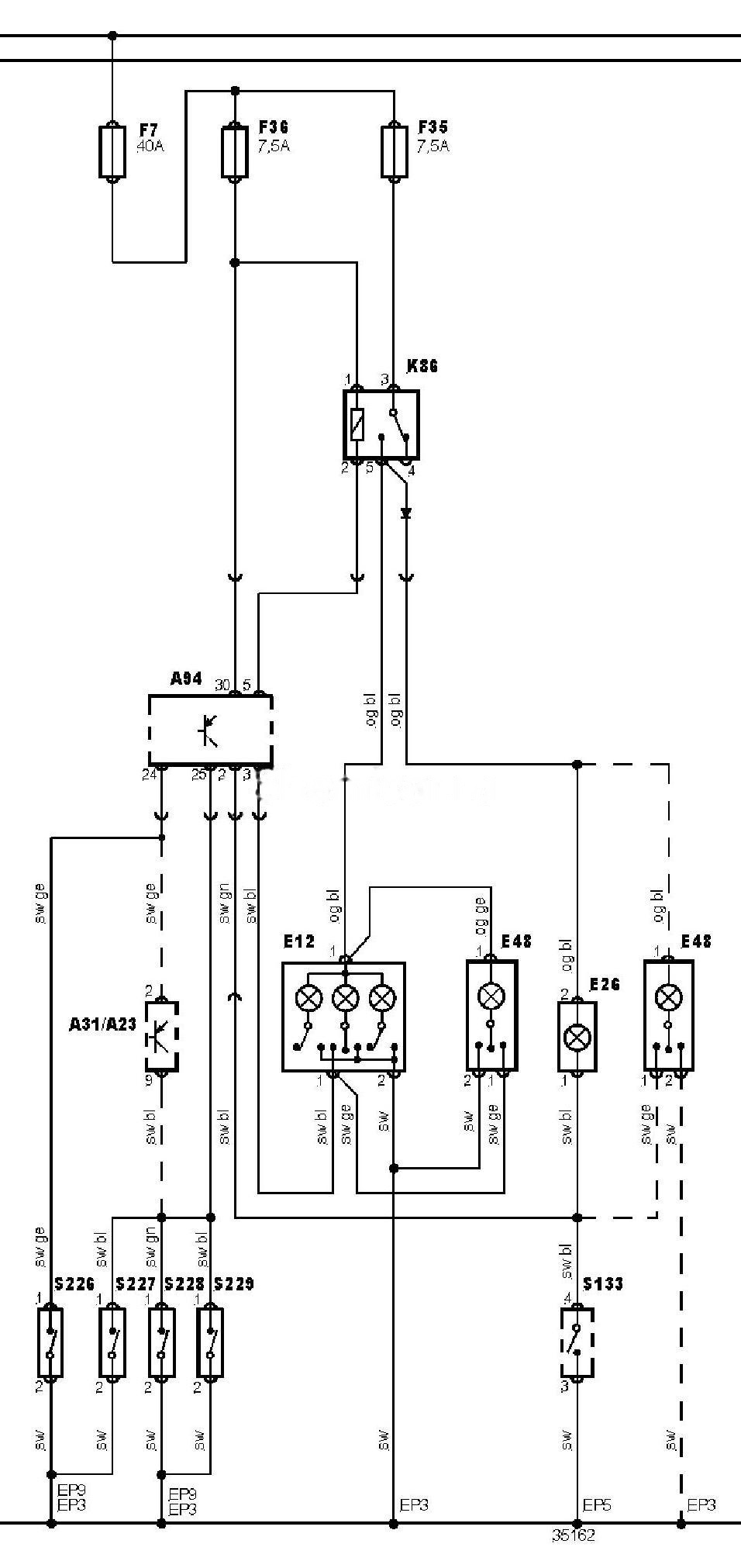

Електросхема ламп освітлення салону
Позначення до електричної схеми Ford Focus
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A23 |
Блок керування протиугінною системою |
|
A31 |
Блок керування центральним замком |
|
A94 |
Інтегроване реле/блок керування |
|
EP3 |
Точка маси |
|
EP5 |
Точка маси |
|
EP9 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E26 |
Лампа підсвічування багажника / задніх дверей |
|
E48 |
Лампа освітлення салону (задня ліва або єдина) |
|
F7 |
Запобіжник |
|
F35 |
Запобіжник |
|
F36 |
Запобіжник |
|
K86 |
Реле лампи освітлення салону |
|
S133 |
Кінцевий вимикач багажника / задніх дверей |
|
S226 |
Кінцевий вимикач водійських дверей |
|
S227 |
Кінцевий вимикач лівих задніх дверей |
|
S228 |
Кінцевий вимикач пасажирських дверей |
|
S229 |
Кінцевий вимикач правих задніх дверей |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
