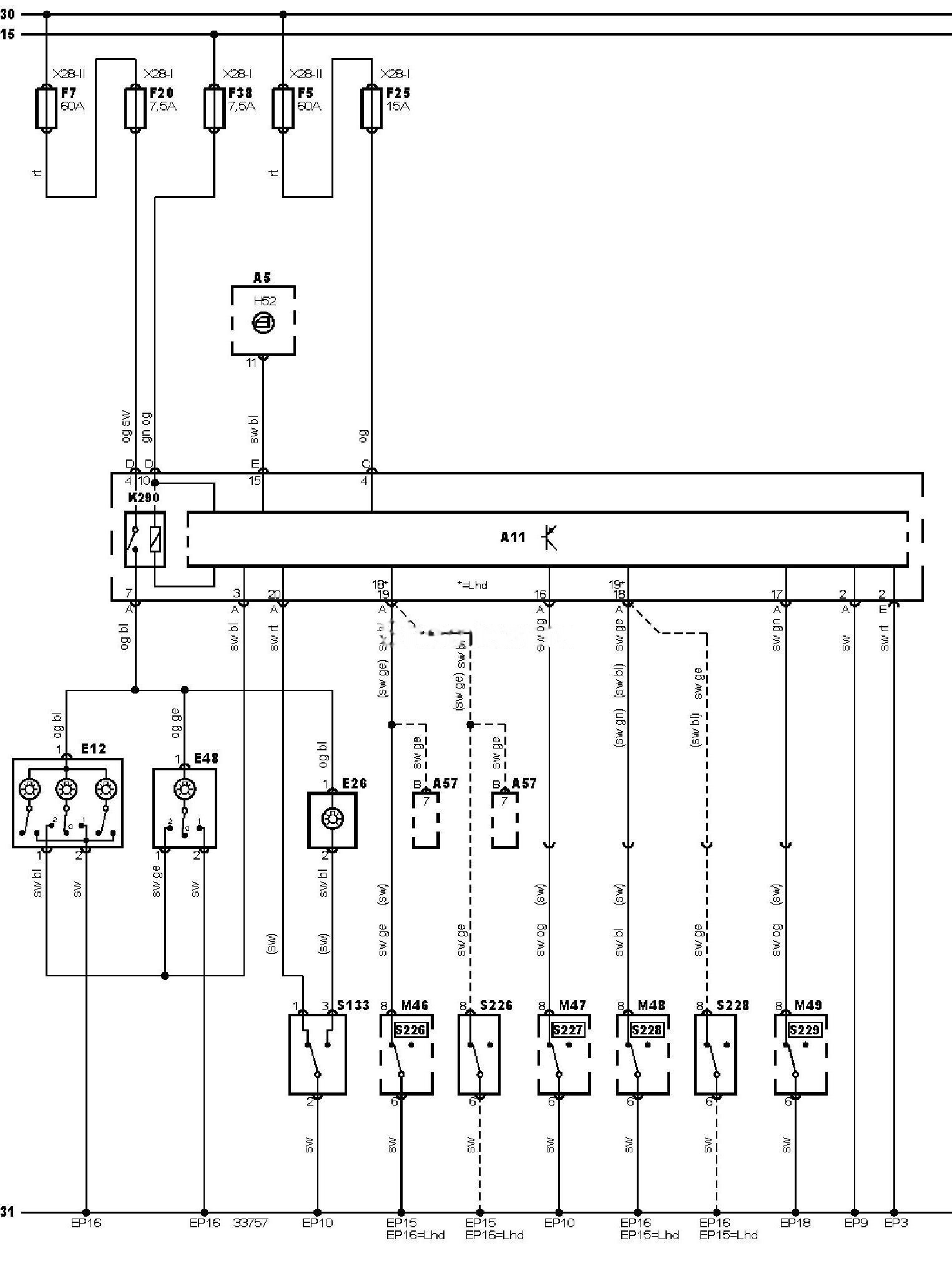

Електрична схема ламп освітлення салону 2002, 2003, 2004, 2005, 2006, 2007, 2008 року випуску.
Електросхема ламп освітлення салону
позначення до електричної схеми Ford Fiesta
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
EP10 |
Точка маси |
|
EP15 |
Точка маси |
|
EP16 |
Точка маси |
|
EP18 |
Точка маси |
|
EP3 |
Точка маси |
|
EP9 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E26 |
Лампа підсвічування багажника / задніх дверей |
|
E48 |
Лампа освітлення салону (задня ліва або єдина) |
|
F5 |
Запобіжник |
|
F7 |
Запобіжник |
|
F20 |
Запобіжник |
|
F25 |
Запобіжник |
|
F38 |
Запобіжник |
|
H52 |
Індикатор відчинених дверей (лівих дверей або єдиних) |
|
K290 |
Реле контролю сили струму акумуляторної батареї |
|
M46 |
Електродвигун центрального замка (двері водія) |
|
M47 |
Електродвигун центрального замка (ліві задні двері) |
|
M48 |
Електродвигун центрального замка (двері пасажира) |
|
M49 |
Електродвигун центрального замка (праві задні двері) |
|
S133 |
Кінцевий вимикач багажника / задніх дверей |
|
S226 |
Кінцевий вимикач дверей водія |
|
S227 |
Кінцевий вимикач лівих задніх дверей |
|
S228 |
Кінцевий вимикач дверей пасажира |
|
S229 |
Кінцевий вимикач правих задніх дверей |
|
X28-1 |
Блок запобіжників/реле, панель приладів |
|
X28-2 |
Блок запобіжників/реле, моторний відсік |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
