Електрична схема обігріву салону 2002, 2003, 2004, 2005, 2006, 2007, 2008 року випуску.

Електросхема системи обігріву салону та системи охолодження двигуна

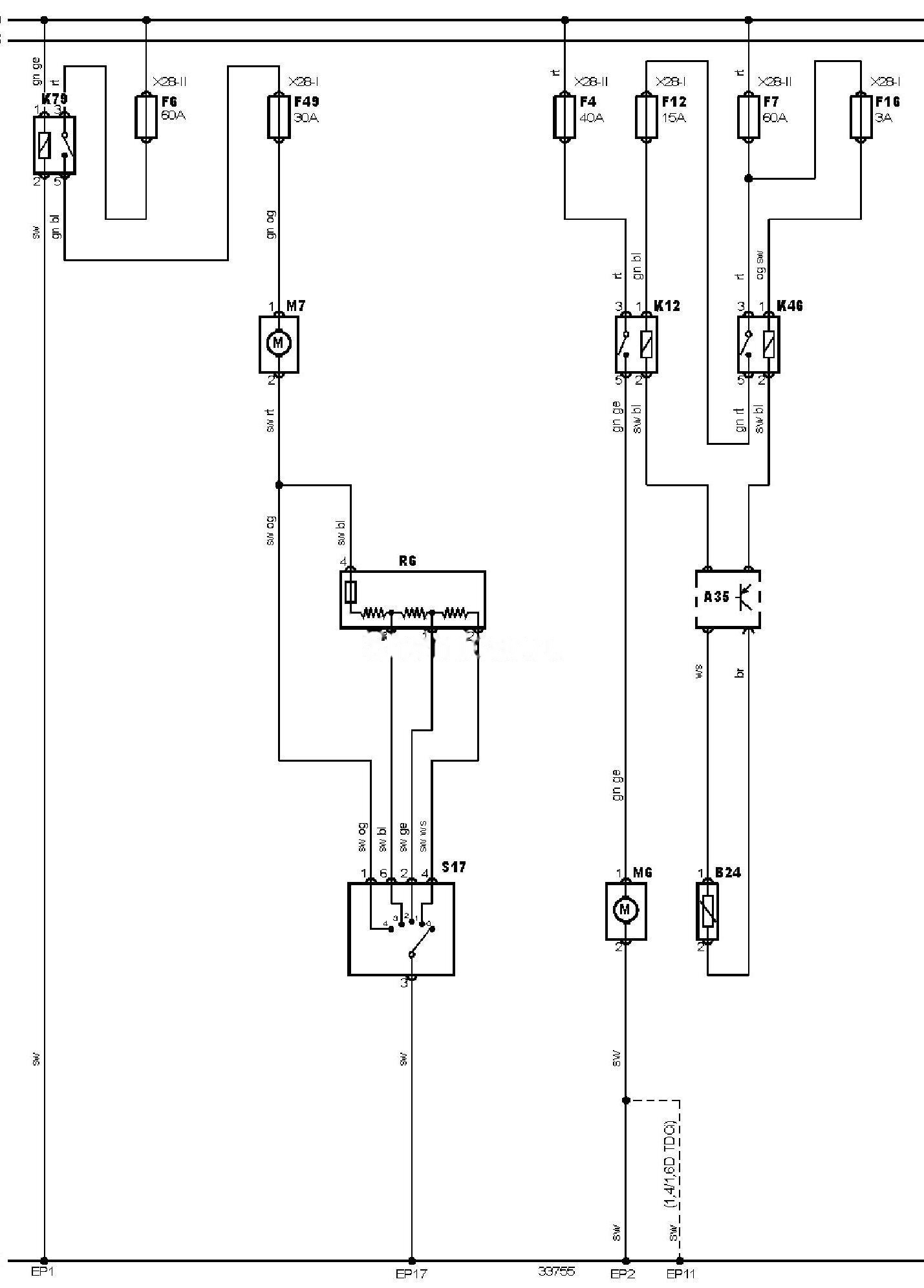

Електросхема обігріву салону Ford Fiesta
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Ford Fiesta

15

Замок запалювання — запалювання УВІМКНЕНО

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A35

Електронний блок керування двигуном (ECM)

B24

Датчик температури охолоджувальної рідини

EP1

Точка маси

EP11

Точка маси

EP17

Точка маси

EP2

Точка маси

F4

Запобіжник

F6

Запобіжник

F7

Запобіжник

F12

Запобіжник

F16

Запобіжник

F49

Запобіжник

K12

Реле електродвигуна вентилятора системи охолодження

K46

Реле системи керування двигуном

K79

Реле основних ланцюгів запалювання

M6

Електродвигун вентилятора системи охолодження

M7

Електродвигун вентилятора кондиціонера/опалювача

R6

Резистор електродвигуна вентилятора опалювача

S17

Вимикач електродвигуна вентилятора кондиціонера/опалювача

X28-1

Блок запобіжників/реле, приладова панель

X28-2

Блок запобіжників/реле, моторний відсік



Кольори дротів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
