Електрична схема системи обігріву салону 2005, 2006, 2007, 2008, 2009, 2010, 2011 року випуску.

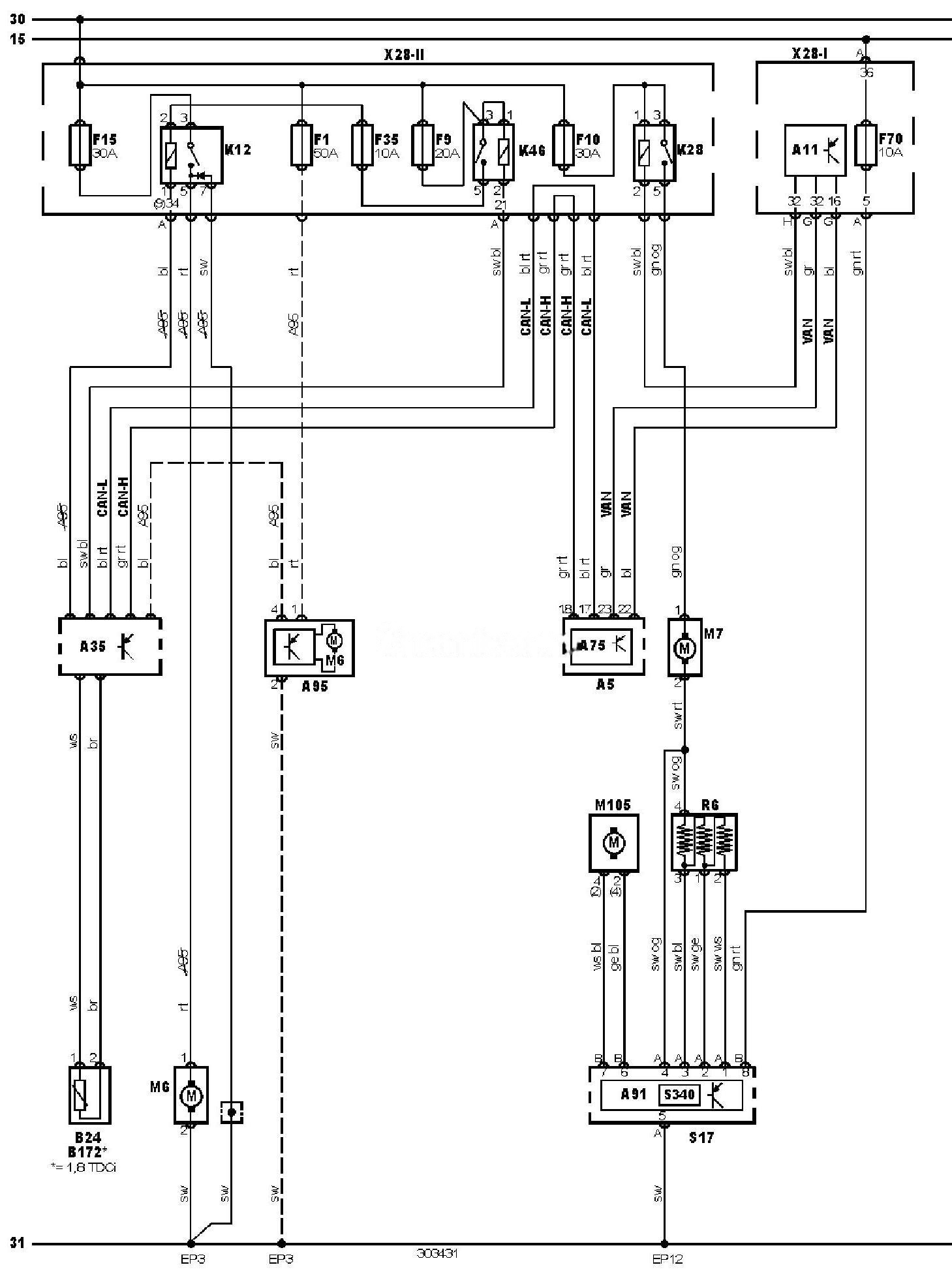

Електросхема системи обігріву салону та системи охолодження двигуна

Електросхема обігріву салону Ford Focus (MK2)
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Ford Focus

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A11

Багатофункціональний блок керування

A35

Електронний блок керування двигуном (ECM)

A75

Блок керування комбінацією приборів

A91

Блок керування опалювачем

A95

Блок керування електродвигуном вентилятора системи охолодження

B24

Датчик температури охолоджувальної рідини

B172

Датчик температури головки блоку циліндрів

CAN-H

Контролер (шина передачі даних) — сигнал високого рівня

CAN-L

Контролер (шина передачі даних) — сигнал низького рівня

EP12

Точка маси

EP3

Точка маси

F1

Запобіжник

F9

Запобіжник

F10

Запобіжник

F15

Запобіжник

F35

Запобіжник

F70

Запобіжник

K12

Реле електродвигуна вентилятора системи охолодження

K28

Реле електродвигуна вентилятора опалювача

K46

Реле системи керування двигуном

M6

Електродвигун вентилятора системи охолодження

M7

Електродвигун вентилятора кондиціонера/опалювача

M105

Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач)

R6

Резистор електродвигуна вентилятора опалювача

S17

Вимикач електродвигуна вентилятора кондиціонера/опалювача

S340

Перемикач забору повітря (кондиціонер/опалювач)

VAN

Шина даних VAN

X28-1

Блок запобіжників/реле, приладова панель

X28-2

Блок запобіжників/реле, моторний відсік

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
