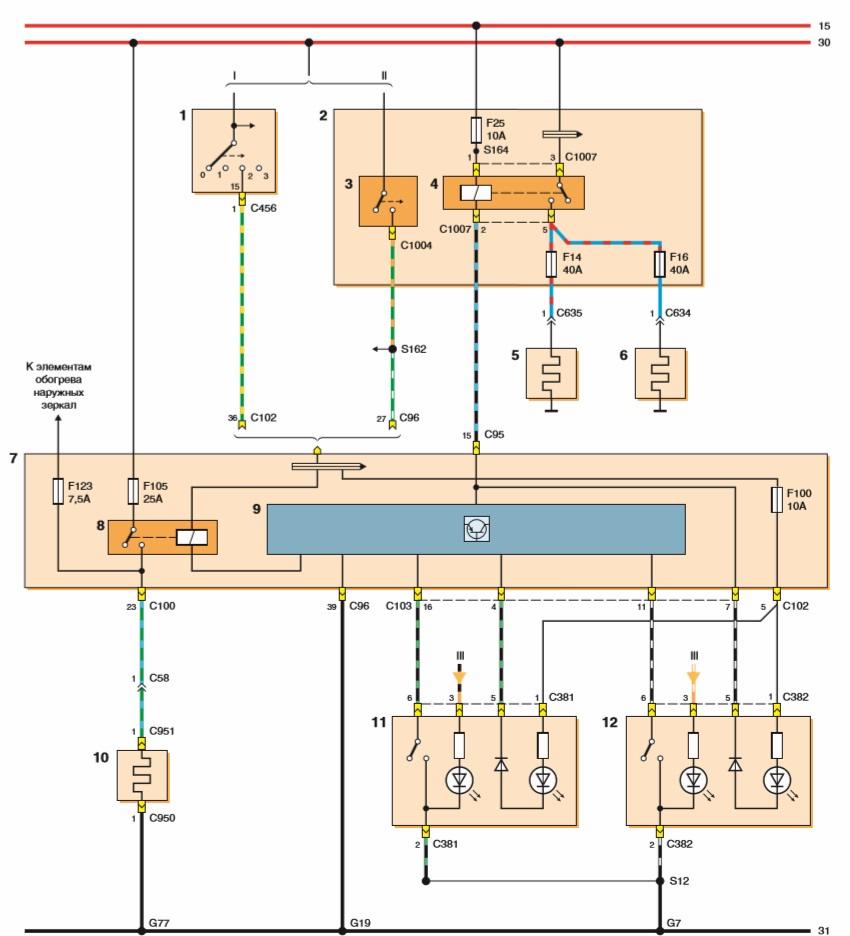

Схема ввімкнення обігріву вітрового та заднього скла
1 — не обладнаним системою запуску двигуна без ключа; 2 — із системою запуску двигуна без ключа; 3 — від блока керування зовнішнім освітленням; 1 — вимикач запалювання; 2 — монтажний блок у моторному відсіку; 3 — реле запалювання; 4 — реле обігріву вітрового скла; 5 — правий елемент обігріву вітрового скла; 6 — лівий елемент обігріву вітрового скла; 7 — монтажний блок у салоні; 8 — реле обігріву заднього скла; 9 — блок керування електропакетом; 10 — елемент обігріву заднього скла; 11 — вимикач обігріву заднього скла; 12 — вимикач обігріву вітрового скла
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
