Електросхема обігріву скла Audi А4 B5

Електросхема системи обігріву скла для автомобілів Audi А4 В5 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 року випуску.

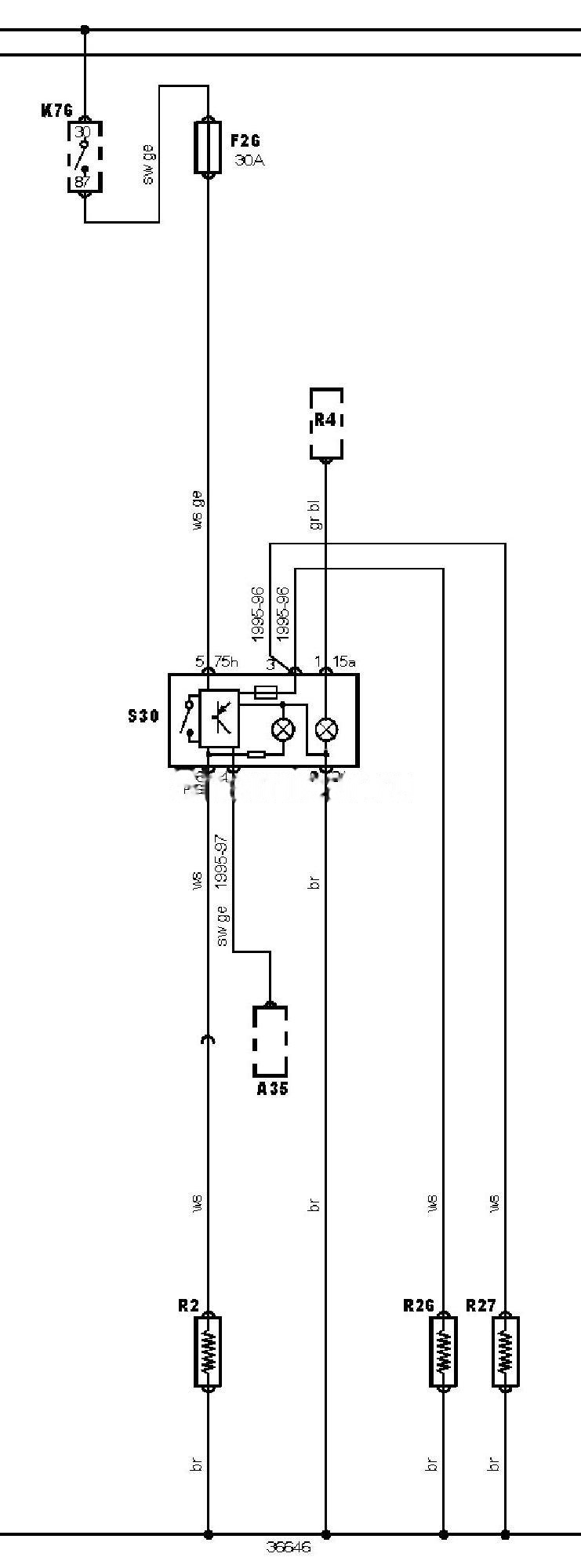

Електросхема обігріву скла.

Електросхема обігріву скла Audi А4 B5 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Audi А4

15	Замок запалювання — запалювання ВКЛ
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A35	Електронний блок керування двигуном (ECM)
F26	Запобіжник
K76	Реле допоміжних ланцюгів запалювання
R2	Обігрівач заднього скла
R4	Реостат підсвічування комбінації приборів
R26	Обігрівач дзеркала заднього виду на двері водія
R27	Обігрівач дзеркала заднього виду на двері пасажира
S30	Вимикач обігрівача заднього скла

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
