Електросхема обігріву скла Audi A6 (C5)

Електросхема обігріву скла Audi A6 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

Електросхема обігріву скла

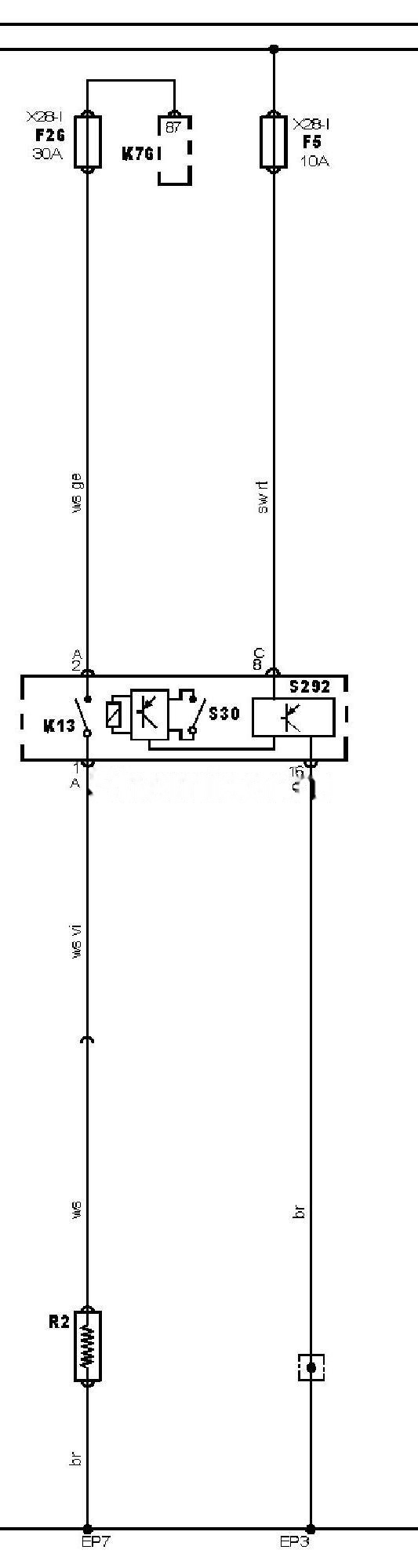

Електросхема обігріву скла Audi A6 (C5) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Audi A6

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
EP3	Точка маси
EP7	Точка маси
F5	Запобіжник
F26	Запобіжник
K13	Реле обігрівача заднього скла
K76	Реле допоміжних ланцюгів запалювання
R2	Обігрівач заднього скла
S30	Вимикач обігрівача заднього скла
S292	Панель керування кондиціонером/опалювачем

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
