Електросхема системи управління ламп освітлення салону для автомобілів Audi А4 В5 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 року випуску.

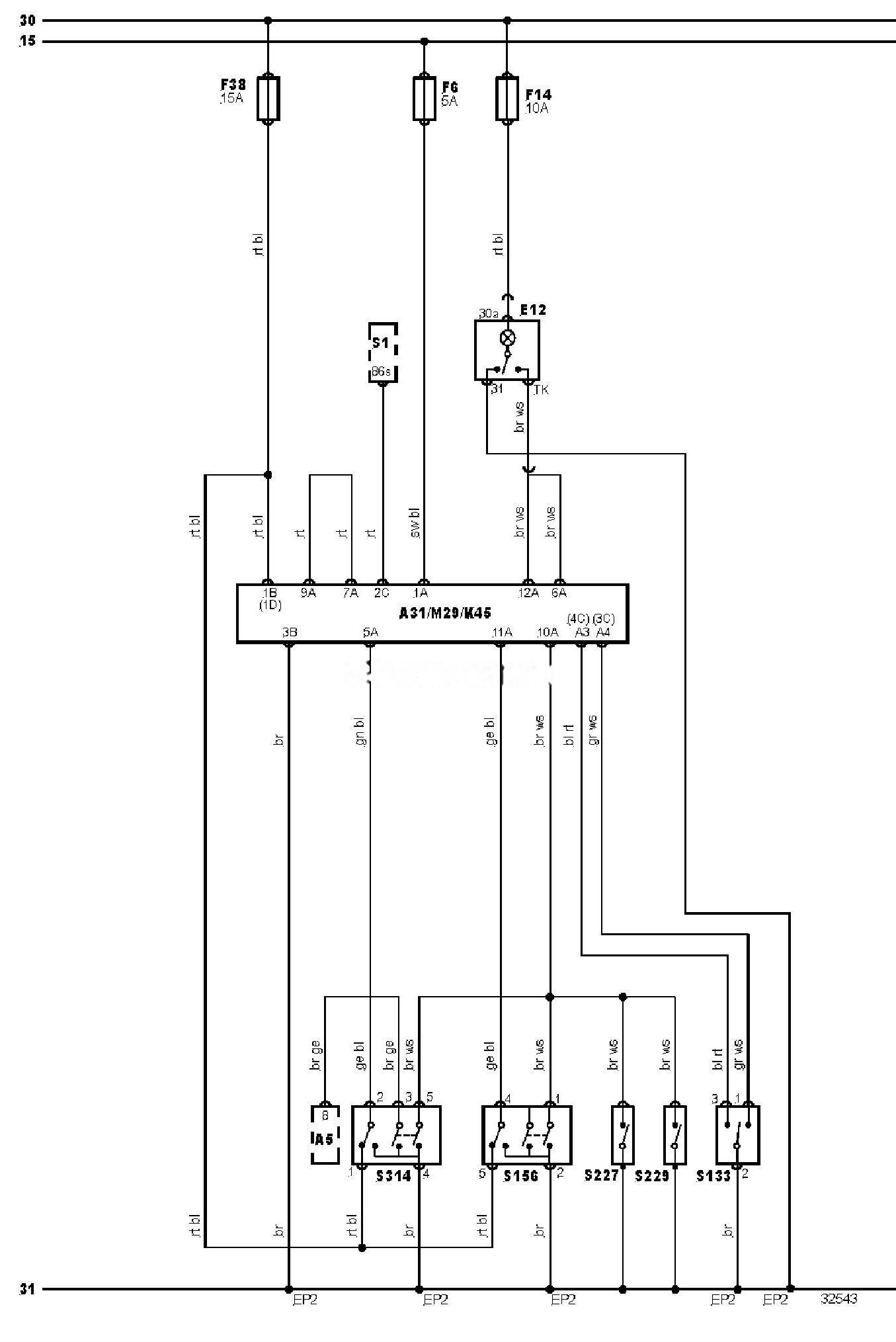

Електросхема управління ламп освітлення салону.
Позначення до електричної схеми Audi А4
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A31 |
Блок управління центральним замком |
|
EP2 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
F6 |
Запобіжник |
|
F14 |
Запобіжник |
|
F38 |
Запобіжник |
|
K45 |
Реле затримки вимкнення лампи освітлення салону |
|
M29 |
Вакуумний насос центрального замка |
|
S1 |
Замок запалювання |
|
S133 |
Кінцевий вимикач багажника / задніх дверей |
|
S156 |
Вимикач центрального замка (на двері пасажира) |
|
S227 |
Кінцевий вимикач лівих задніх дверей |
|
S229 |
Кінцевий вимикач правих задніх дверей |
|
S314 |
Вимикач центрального замка (двері водія) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
