Електросхема системи управління ламп освітлення салону для автомобілів Audi А4 В5 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 року випуску.

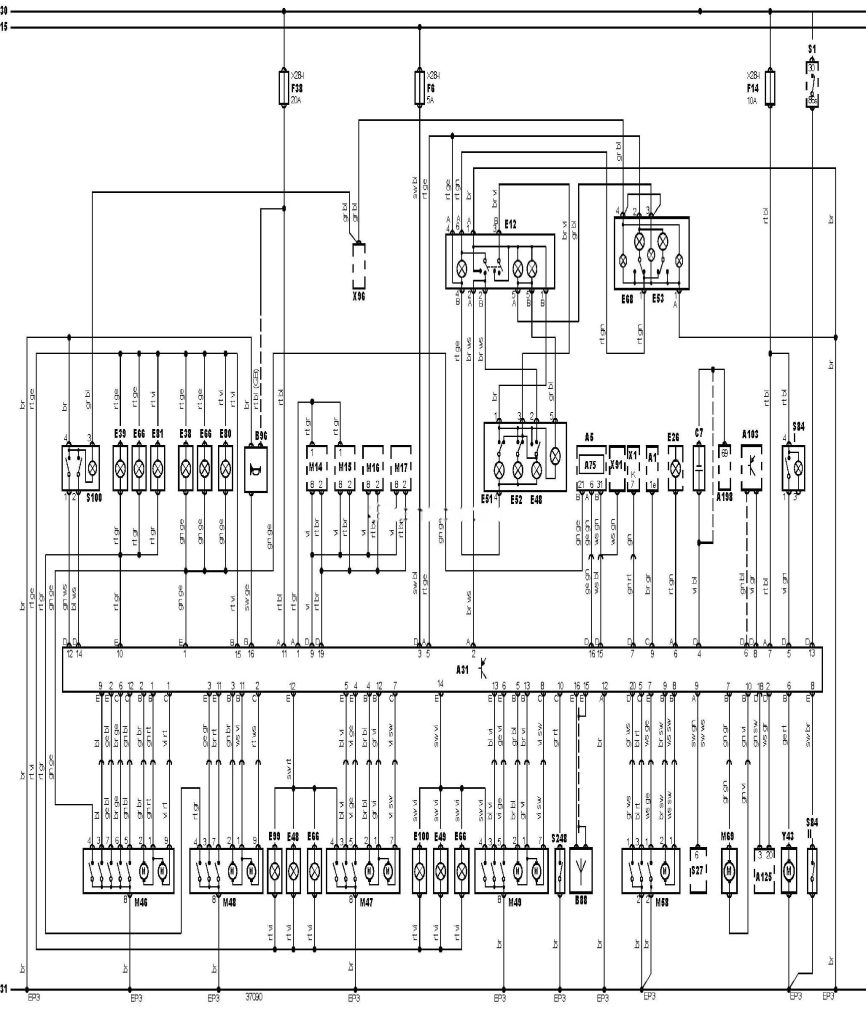

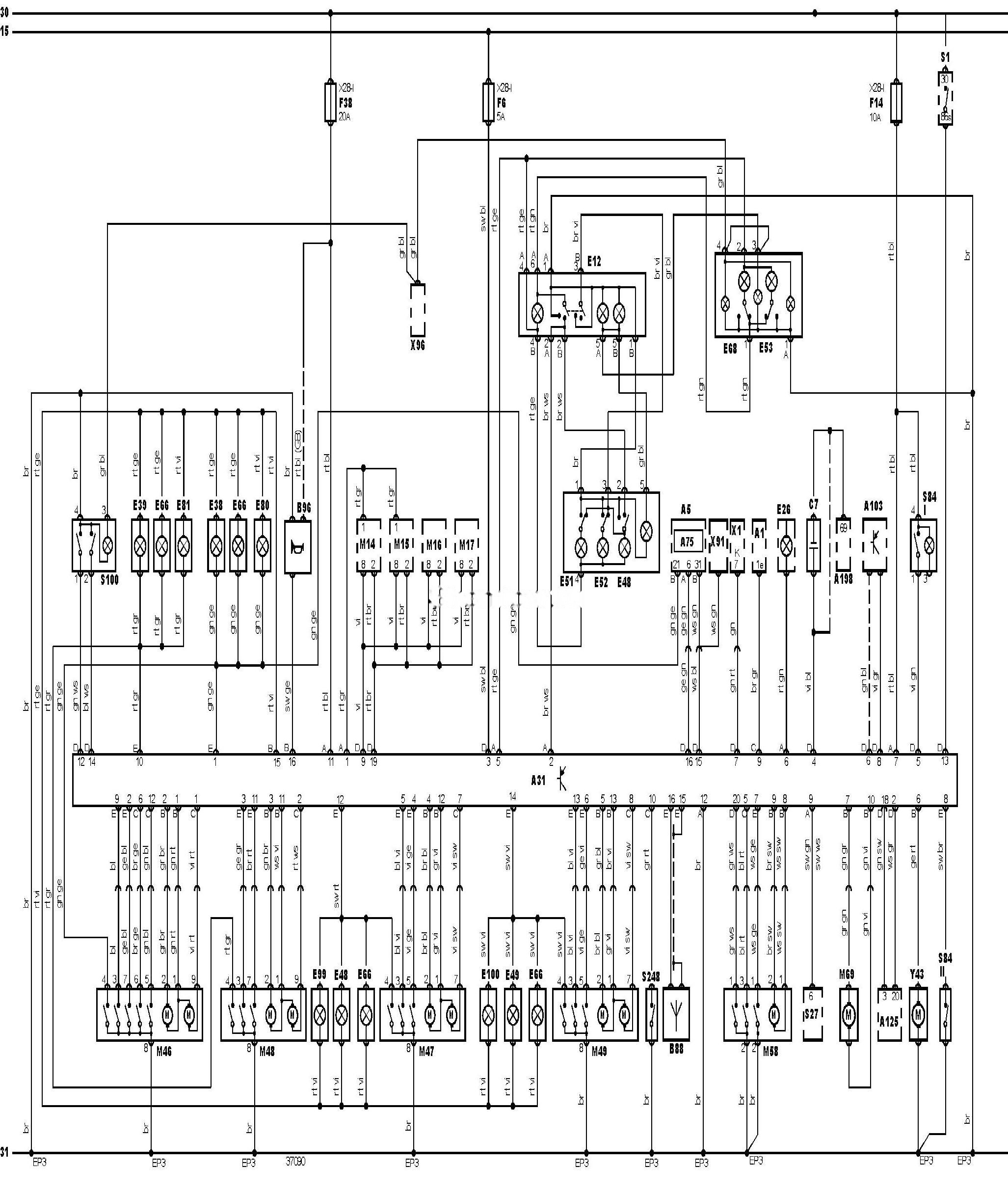

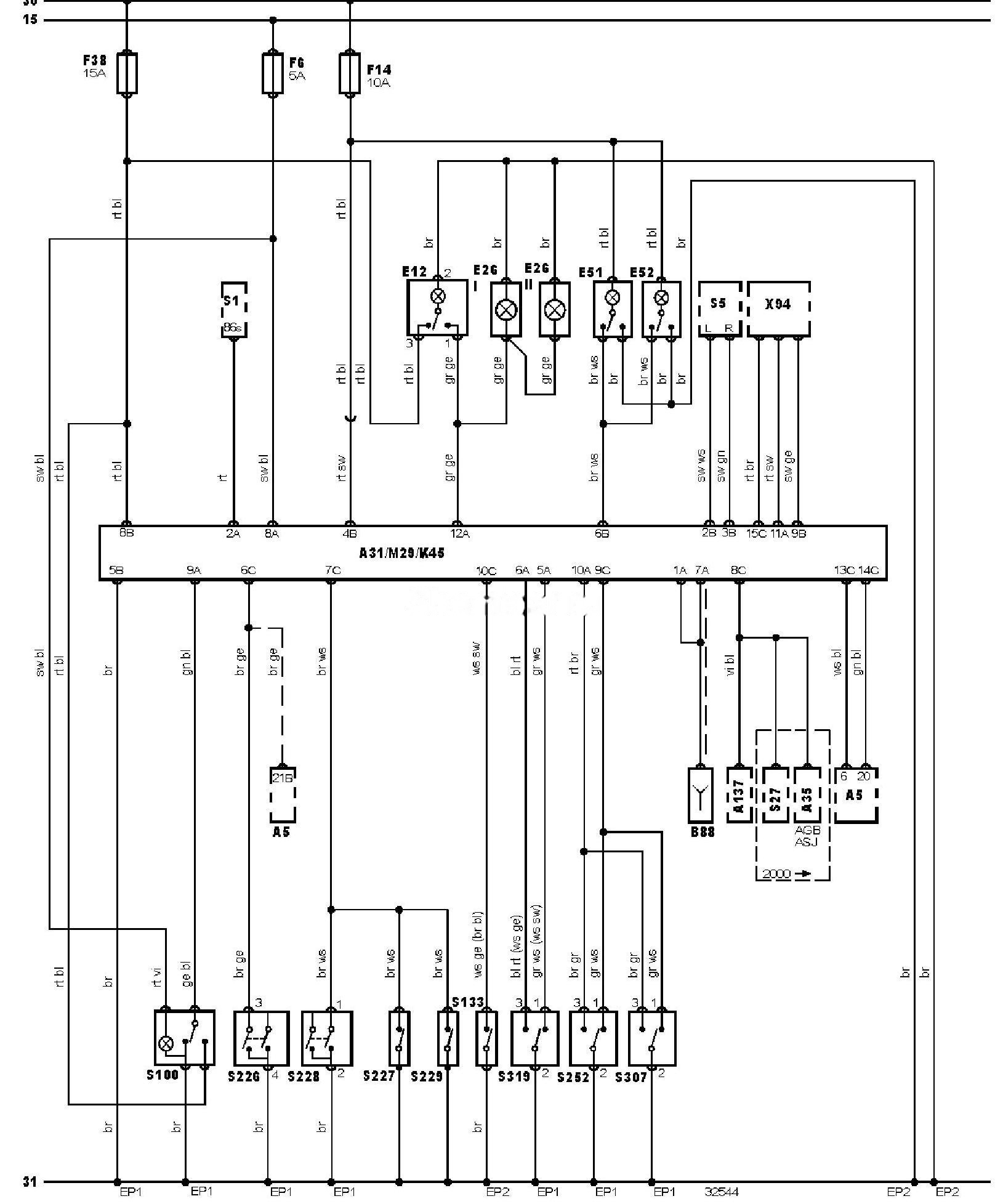

Електросхема управління ламп освітлення салону з дистанційним управлінням.
Позначення до електричної схеми Audi А4
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A31 |
Блок управління центральним замком |
|
A133 |
Блок управління сигналом системи центрального замка |
|
B88-1 |
Датчик сигналу центрального замка |
|
B88-2 |
Датчик сигналу центрального замка |
|
B122-1 |
Датчик сигналів протиугінної системи |
|
B122-2 |
Датчик сигналів протиугінної системи |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E51 |
Лампа місцевого підсвічування (задня ліва) |
|
E52 |
Лампа місцевого підсвічування (задня права) |
|
F6 |
Запобіжник |
|
F10 |
Запобіжник |
|
F14 |
Запобіжник |
|
H107 |
Індикатор протиугінної системи |
|
K116 |
Реле електроприводу склопідйомників |
|
M29 |
Вакуумний насос центрального замка |
|
S1 |
Замок запалювання |
|
S5 |
Перемикач покажчиків повороту |
|
S100 |
Головний вимикач центрального замка |
|
S133 |
Кінцевий вимикач багажника / задніх дверей |
|
S156 |
Вимикач центрального замка (на двері пасажира) |
|
S227 |
Кінцевий вимикач лівих задніх дверей |
|
S229 |
Кінцевий вимикач правих задніх дверей |
|
S252 |
Кінцевий вимикач ручки / замка дверей водія |
|
S307 |
Кінцевий вимикач ручки / замка дверей пасажира |
|
S314 |
Вимикач центрального замка (двері водія) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
