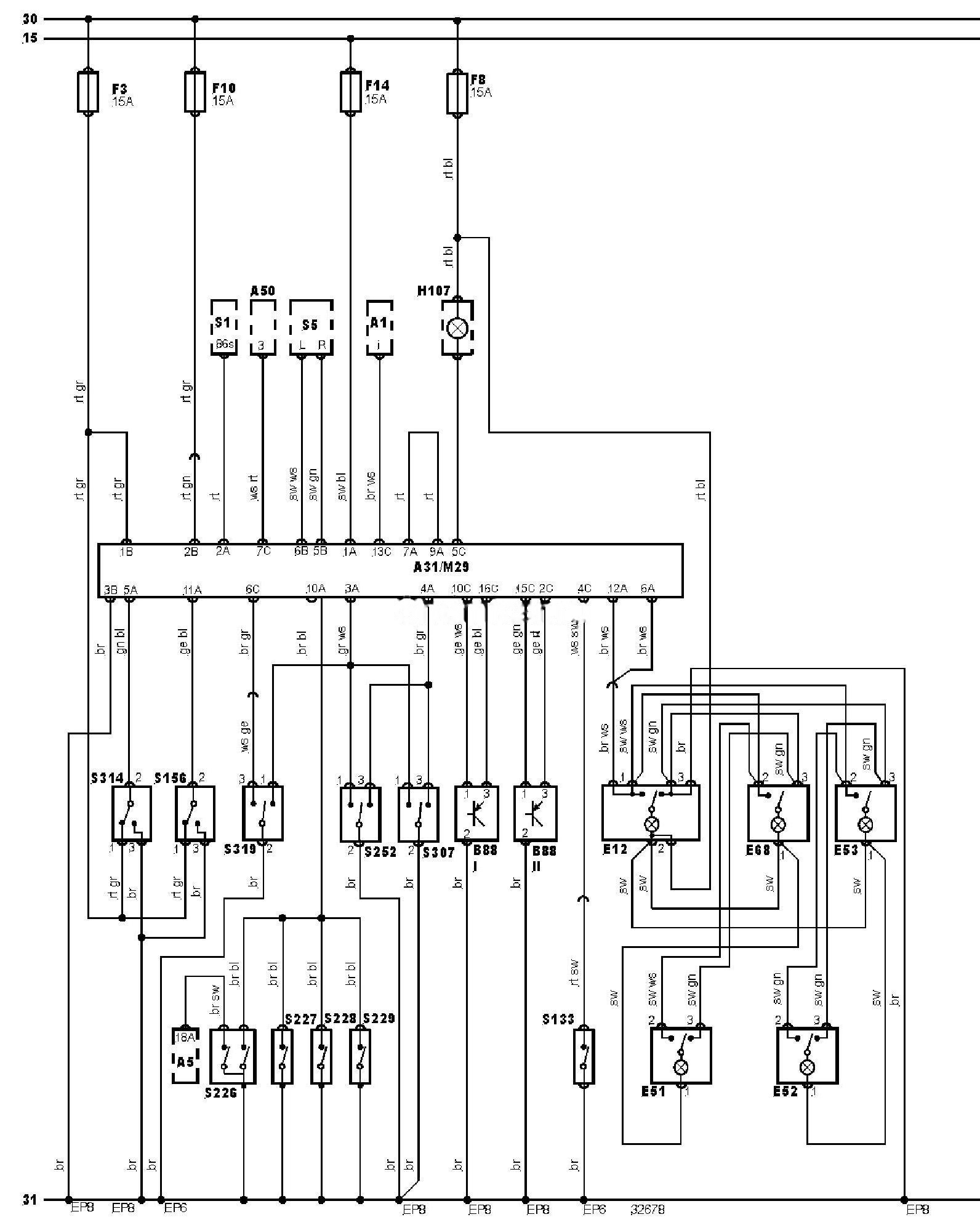

Електросхема ламп освітлення салону Audi A6 1994, 1995 року випуску.
Електросхема ламп освітлення салону -06,1995
Позначення до електричної схеми Audi A6
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приборів |
|
A31 |
Блок керування центральним замком |
|
A50 |
Блок керування електроприводом сидіння |
|
B88-1 |
Датчик сигналу центрального замка |
|
B88-2 |
Датчик сигналу центрального замка |
|
EP6 |
Точка маси |
|
EP8 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E51 |
Лампа місцевого підсвічування (задня ліва) |
|
E52 |
Лампа місцевого підсвічування (задня права) |
|
E53 |
Лампа місцевого підсвічування (з боку пасажира) |
|
E68 |
Лампа місцевого підсвічування (з боку водія) |
|
F3 |
Запобіжник |
|
F8 |
Запобіжник |
|
F10 |
Запобіжник |
|
F14 |
Запобіжник |
|
H107 |
Індикатор протиугінної системи |
|
M29 |
Вакуумний насос центрального замка |
|
S1 |
Замок запалювання |
|
S5 |
Перемикач покажчиків повороту |
|
S133 |
Кінцевий вимикач багажника / задніх дверей |
|
S156 |
Вимикач центрального замка (на двері пасажира) |
|
S226 |
Кінцевий вимикач дверей водія |
|
S227 |
Кінцевий вимикач лівих задніх дверей |
|
S228 |
Кінцевий вимикач дверей пасажира |
|
S229 |
Кінцевий вимикач правих задніх дверей |
|
S252 |
Кінцевий вимикач ручки / замка дверей водія |
|
S307 |
Кінцевий вимикач ручки / замка дверей пасажира |
|
S314 |
Вимикач центрального замка (двері водія) |
|
S319 |
Вимикач замка кришки багажника / задніх дверей |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
