Електросхема кондиціонера Audi A6 1994. 1995. 1996. 1997 року випуску.

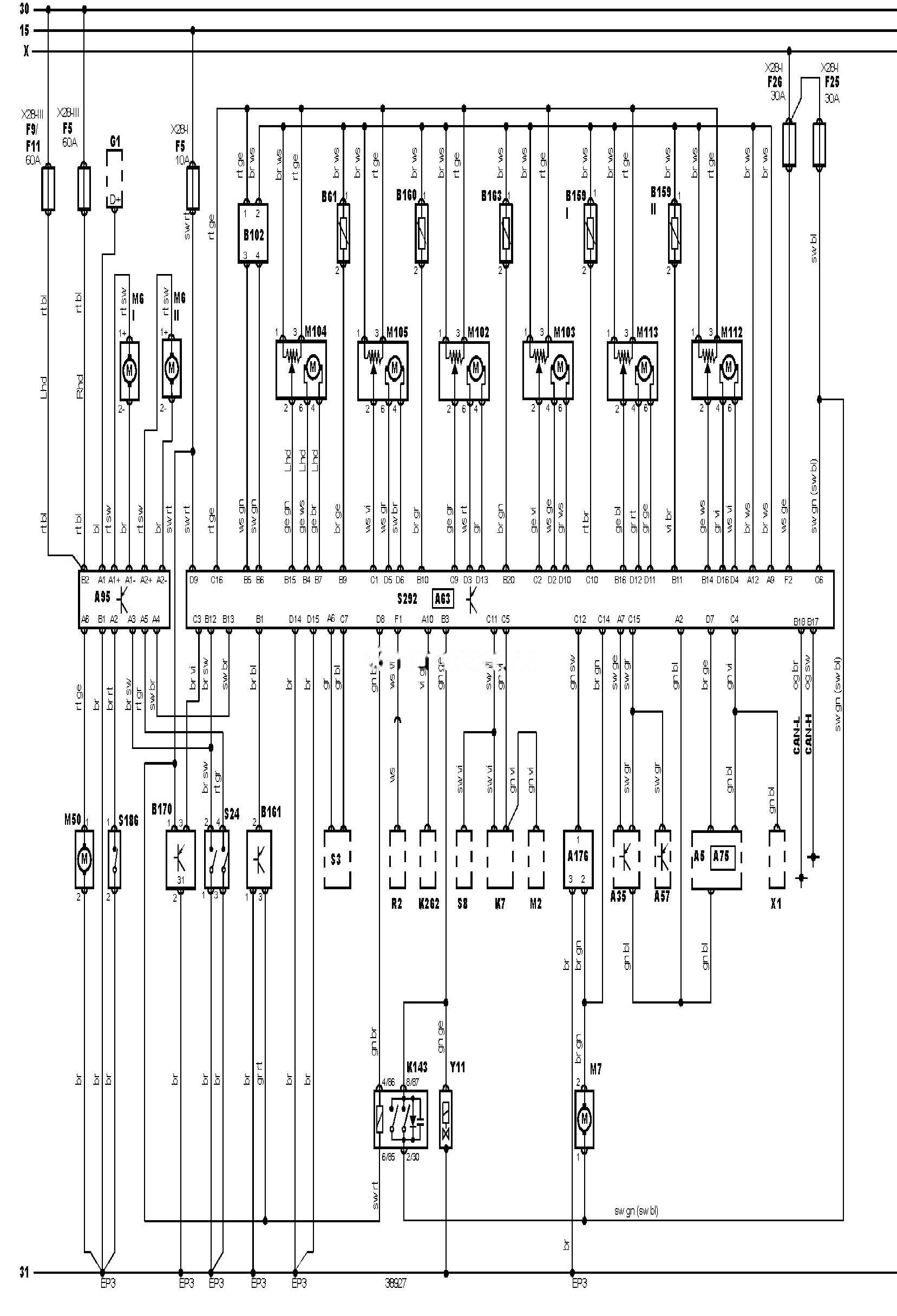

Електросхема кондиціонера
Позначення до електричної схеми Audi A6
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A35 |
Електронний блок керування двигуном |
|
A57 |
Електронний блок керування КПП |
|
A63 |
Електронний блок керування кондиціонером |
|
A64 |
Блок керування таймером електродвигуна вентилятора системи охолодження |
|
A161 |
Багатофункціональний дисплей |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
B24 |
Датчик температури охолоджувальної рідини — кондиціонер |
|
B34 |
Датчик температури на виході з опалювача |
|
B37-1 |
Датчик температури повітря в салоні |
|
B37-2 |
Датчик температури повітря в салоні |
|
B61 |
Датчик температури навколишнього повітря |
|
B146 |
Датчик частоти обертання компресора кондиціонера |
|
B163 |
Датчик температури повітря на впуску (кондиціонер/опалювач) |
|
F1 |
Запобіжник |
|
F7 |
Запобіжник |
|
F8 |
Запобіжник |
|
F11 |
Запобіжник |
|
F13 |
Запобіжник |
|
K12-1 |
Реле електродвигуна вентилятора системи охолодження |
|
K12-2 |
Реле електродвигуна вентилятора системи охолодження |
|
K76 |
Реле допоміжних ланцюгів |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M51 |
Вентилятор датчика температури повітря в салоні |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M112 |
Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач) |
|
M113 |
Електродвигун приводу заслінки обдування скла |
|
M114 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
R4 |
Реостат підсвічування комбінації приборів |
|
R46 |
Резистор електродвигуна вентилятора системи охолодження |
|
S3 |
Вимикач фар |
|
S24 |
Датчик-вимикач електродвигуна вентилятора системи охолодження за температурою охолоджувальної рідини |
|
S47 |
Датчик високої температури охолоджувальної рідини |
|
S50 |
Датчик низької температури охолоджувальної рідини |
|
S151 |
Датчик-вимикач за температурою охолоджувальної рідини (кондиціонер) |
|
S152 |
Датчик-вимикач за високим тиском холодоагенту в системі кондиціонування |
|
S152-2 |
Датчик-вимикач за високим тиском холодоагенту в системі кондиціонування |
|
S153 |
Датчик-вимикач за низьким тиском холодоагенту в системі кондиціонування |
|
S242 |
Вимикач електродвигуна вентилятора системи охолодження (після зупинки двигуна) |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
V35 |
Діод ланцюга електромагнітної муфти компресора кондиціонера |
|
W3 |
Запасний провід (джгут проводів) |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
|
Y36 |
Клапан регулятора охолоджувальної рідини в опалювачі |
|
Y137 |
Електромагнітний клапан приводу заслінки забору повітря (кондиціонер/опалювач) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
