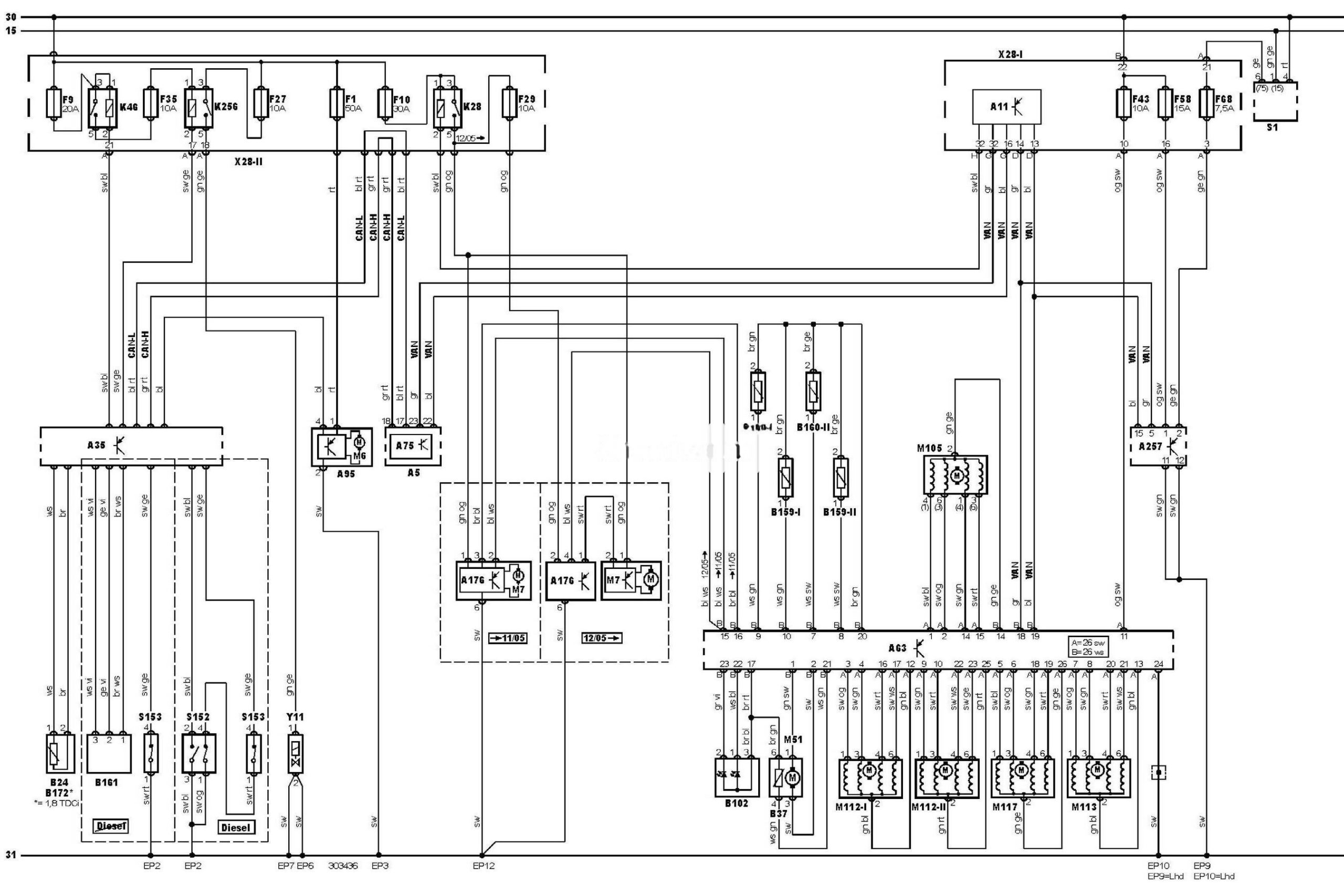

Електрична схема кондиціонера 2005, 2006, 2007, 2008, 2009, 2010, 2011 року випуску.
Електросхема кондиціонера — автоматичне керування температурою
Позначення до електричної схеми Ford Focus
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A63 |
Електронний блок керування кондиціонером |
|
A75 |
Блок керування комбінацією приборів |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
A257 |
Блок керування багатофункціональним цифровим дисплеєм |
|
B24 Датчик температури охолоджувальної рідини |
|
|
B37 Датчик температури повітря в салоні |
|
|
B102 Датчик сонячного світла (система кондиціонування) |
|
|
B161 Датчик тиску холодоагенту системи кондиціонування |
|
|
B172 Датчик температури головки блоку циліндрів |
|
|
CAN-H |
Шина даних CAN — високий рівень |
|
CAN-L |
Шина даних CAN — низький рівень |
|
EP10 |
Точка маси |
|
EP12 |
Точка маси |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
EP6 |
Точка маси |
|
EP7 |
Точка маси |
|
EP9 |
Точка маси |
|
F1 |
Запобіжник |
|
F9 |
Запобіжник |
|
F10 |
Запобіжник |
|
F27 |
Запобіжник |
|
F29 |
Запобіжник |
|
F35 |
Запобіжник |
|
F43 |
Запобіжник |
|
F58 |
Запобіжник |
|
F68 |
Запобіжник |
|
K28 |
Реле електродвигуна вентилятора опалювача |
|
K46 |
Реле системи керування двигуном |
|
K256 |
Реле повністю відкритого положення дросельної заслінки |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M51 |
Вентилятор датчика температури повітря в салоні |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M113 |
Електродвигун приводу заслінки обдування скла (кондиціонер/опалювач) |
|
M117 |
Електродвигун приводу заслінки напрямку потоків повітря на скло/в ноги (кондиціонер/опалювач) |
|
S1 |
Замок запалювання |
|
S152 |
Датчик-вимикач по високому тиску холодоагенту в системі кондиціонування |
|
S153 |
Датчик-вимикач по низькому тиску холодоагенту в системі кондиціонування |
|
VAN |
Шина даних VAN |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
