Електрична схема мультимедіа-системи 2005, 2006, 2007, 2008, 2009, 2010, 2011 року випуску.

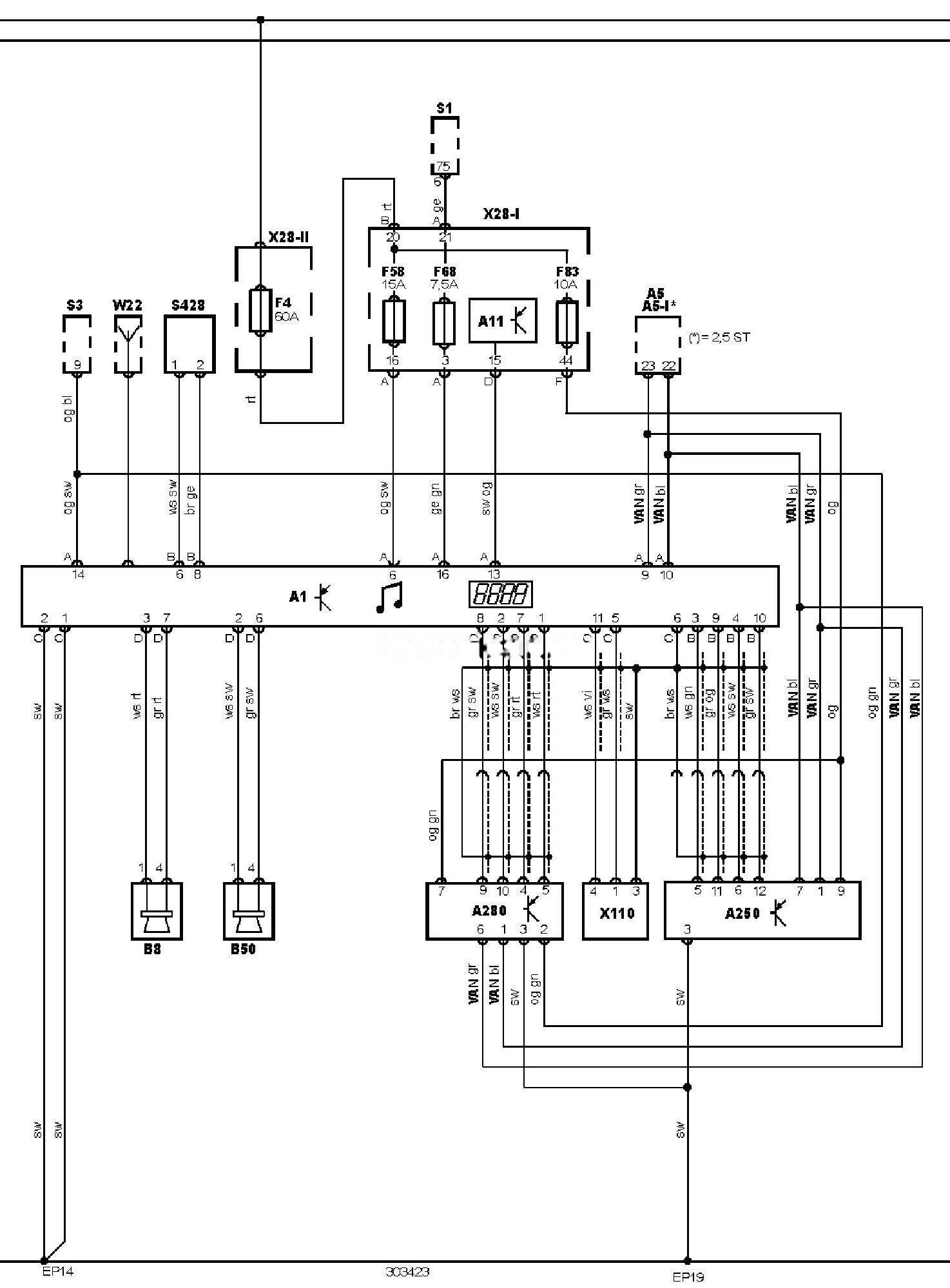

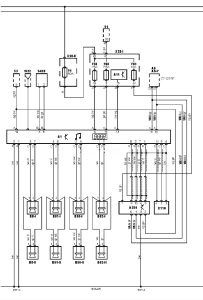

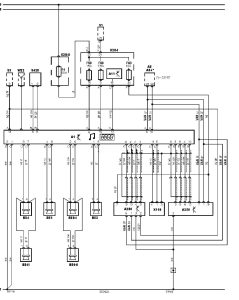

Електросхема мультимедіа-системи — Аудіосистема 5000
Позначення до електричної схеми Ford Focus
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A250 |
CD-чейнджер |
|
A280 |
Мультимедійний блок керування, задн. |
|
B8 |
Динамік аудіосистеми, лівий передній або єдиний |
|
B50 |
Динамік аудіосистеми, правий передній |
|
EP14 |
Точка маси |
|
EP19 |
Точка маси |
|
F4 |
Запобіжник |
|
F58 |
Запобіжник |
|
F68 |
Запобіжник |
|
F83 |
Запобіжник |
|
S1 |
Замок запалювання |
|
S3 |
Вимикач фар |
|
S428 |
Пульти дистанційного керування аудіосистемою |
|
VAN |
Шина даних VAN |
|
W22 |
Провід антени |
|
X28-1 |
Блок запобіжників/реле, приладова панель |
|
X28-2 |
Блок запобіжників/реле, моторний відсік |
|
X110 |
Роз’єм аудіосистеми (вхід) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
