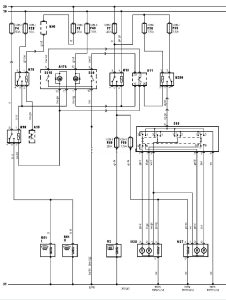

Електрична схема обігрівача скла 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

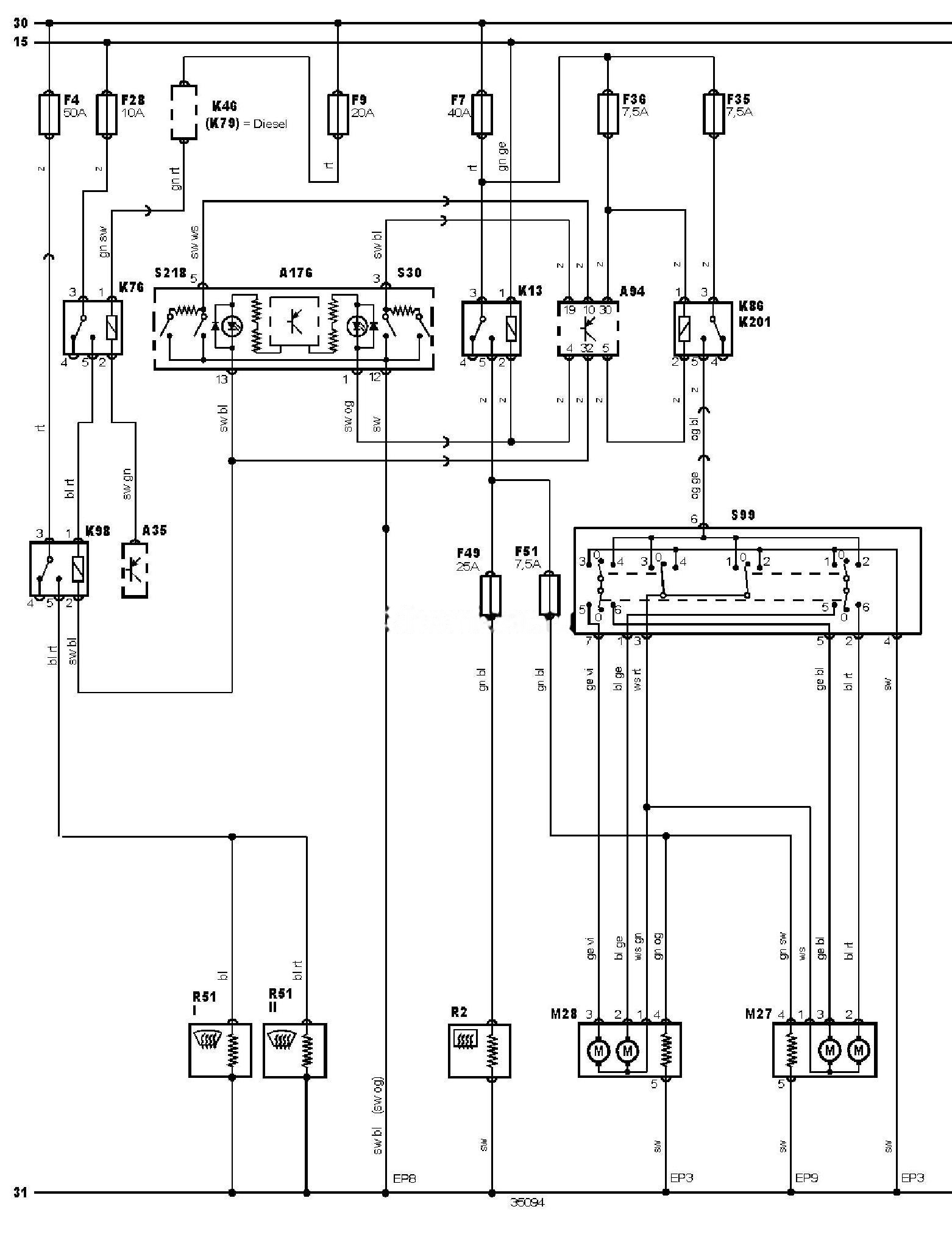

Електросхема обігрівача скла
Позначення до електричної схеми Ford Focus
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A94 |
Інтегроване реле/блок керування |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
EP3 |
Точка маси |
|
EP8 |
Точка маси |
|
EP9 |
Точка маси |
|
F4 |
Запобіжник |
|
F7 |
Запобіжник |
|
F9 |
Запобіжник |
|
F28 |
Запобіжник |
|
F35 |
Запобіжник |
|
F36 |
Запобіжник |
|
F49 |
Запобіжник |
|
F51 |
Запобіжник |
|
K13 |
Реле обігрівача заднього скла |
|
K46 |
Реле системи керування двигуном |
|
K76 |
Реле допоміжних ланцюгів запалювання |
|
K79 |
Реле основних ланцюгів запалювання |
|
K86 |
Реле лампи освітлення салону |
|
K98 |
Реле обігрівача лобового скла |
|
K201 |
Реле електроприводу регулювання дзеркал заднього виду |
|
M27 |
Електродвигун приводу регулювання дзеркала заднього виду на двері водія |
|
M28 |
Електродвигун приводу регулювання дзеркала заднього виду на двері пасажира |
|
R2 |
Обігрівач заднього скла |
|
R51 |
Обігрівач лобового скла |
|
S30 |
Вимикач обігрівача заднього скла |
|
S99 |
Перемикач вибору дзеркала заднього виду |
|
S218 |
Вимикач обігрівача лобового скла |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
