Електрична схема обігрівача скла автомобіля Ford Galaxy 1995, 1996, 1997, 1998, 1999, 2000 року випуску.

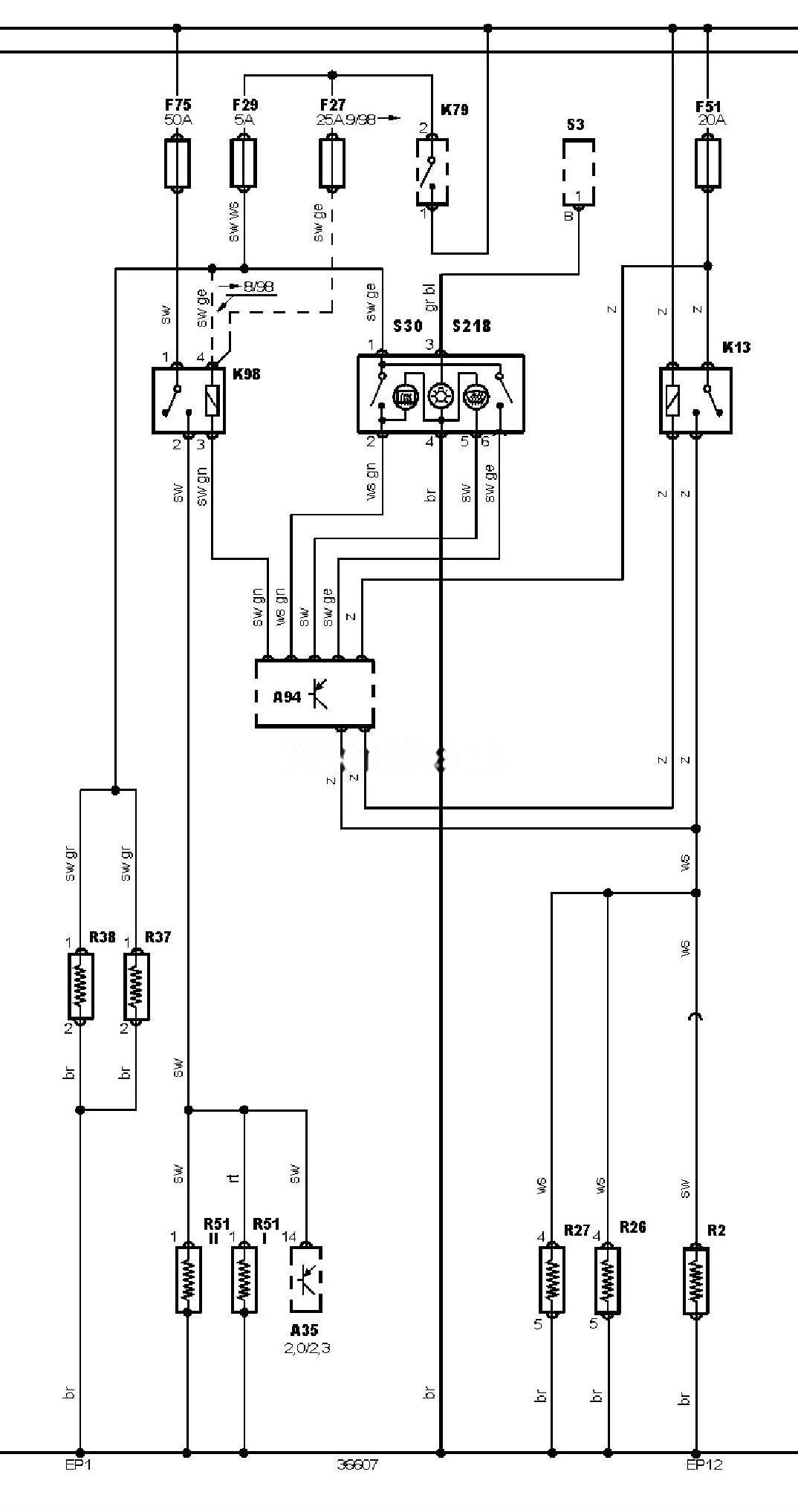

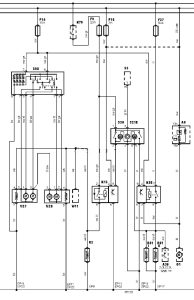

Електросхема обігрівача скла.
Позначення до електричної схеми Ford Galaxy
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A94 |
Інтегроване реле/блок керування |
|
EP1 |
Точка маси |
|
EP12 |
Точка маси |
|
F27 |
Запобіжник |
|
F29 |
Запобіжник |
|
F51 |
Запобіжник |
|
F75 |
Запобіжник |
|
K13 |
Реле обігрівача заднього скла |
|
K79 |
Реле основних ланцюгів запалювання |
|
K98 |
Реле обігрівача лобового скла |
|
R2 |
Обігрівач заднього скла |
|
R26 |
Обігрівач заднього скла |
|
R27 |
Обігрівач заднього скла |
|
R37 |
Обігрівач форсунки омивача лобового скла (лівий або єдиний) |
|
R38 |
Обігрівач форсунки омивача лобового скла (правий) |
|
R51 1 |
Обігрівач лобового скла |
|
R51 2 |
Обігрівач лобового скла |
|
S3 |
Вимикач фар |
|
S30 |
Вимикач обігрівача заднього скла |
|
S218 |
Вимикач обігрівача лобового скла |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
