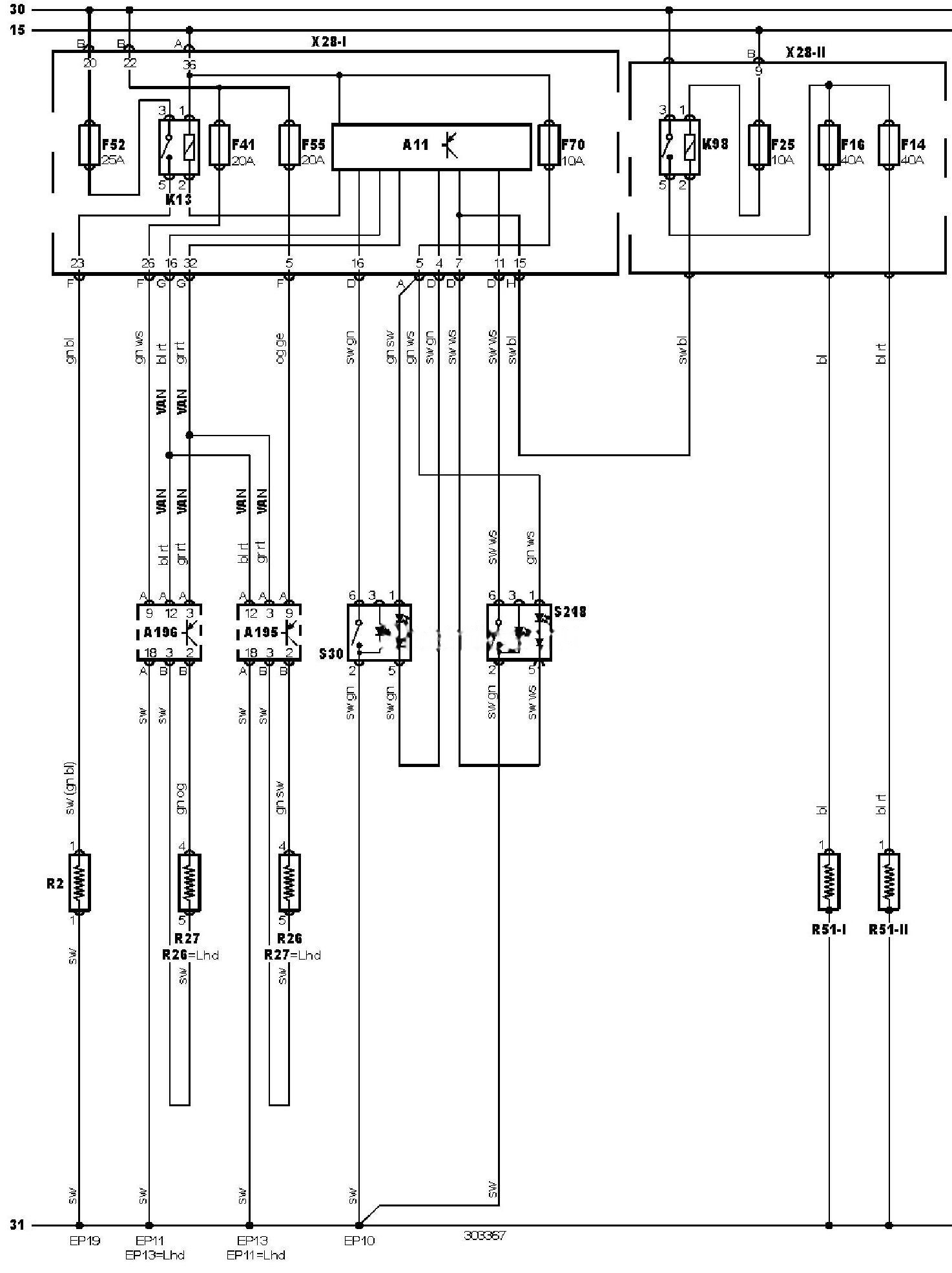

Електрична схема обігрівача скла 2005, 2006, 2007, 2008, 2009, 2010, 2011 року випуску.
Електросхема обігрівача скла — З головною панеллю керування склопідйомниками
Позначення до електричної схеми Ford Focus
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
A195 |
Блок керування електрообладнанням дверей водія |
|
A196 |
Блок керування електрообладнанням дверей пасажира |
|
EP10 |
Точка маси |
|
EP11 |
Точка маси |
|
EP13 |
Точка маси |
|
EP19 |
Точка маси |
|
F14 |
Запобіжник |
|
F16 |
Запобіжник |
|
F25 |
Запобіжник |
|
F41 |
Запобіжник |
|
F52 |
Запобіжник |
|
F55 |
Запобіжник |
|
F70 |
Запобіжник |
|
K13 |
Реле обігрівача заднього скла |
|
K98 |
Реле обігрівача лобового скла |
|
R2 |
Обігрівач заднього скла |
|
R26 |
Обігрівач дзеркала заднього виду на двері водія |
|
R27 |
Обігрівач дзеркала заднього виду на двері пасажира |
|
S30 |
Вимикач обігрівача заднього скла |
|
S218 |
Вимикач обігрівача лобового скла |
|
VAN |
Шина даних VAN |
|
X28-1 |
Блок запобіжників/реле, панель приладів |
|
X28-2 |
Блок запобіжників/реле, моторний відсік |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
