Електросхема омивача фар Ford Focus (MK2)

Схема ввімкнення омивача фар

Електросхема омивача фар Ford Focus (MK2) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

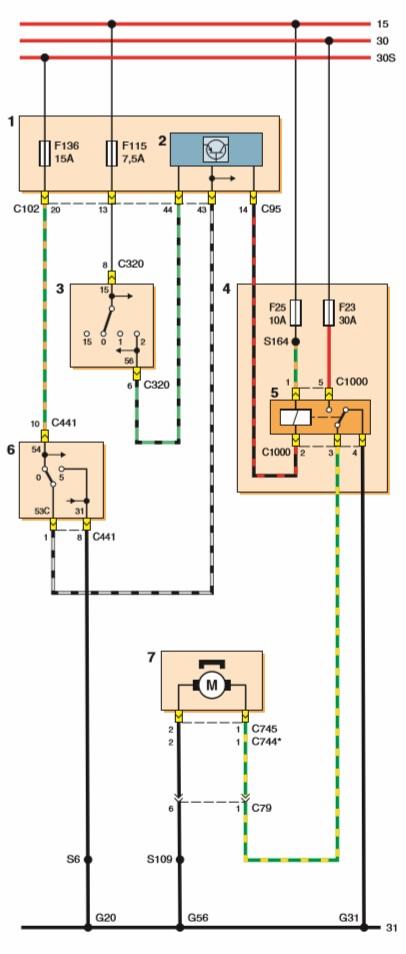

1 — монтажний блок у салоні; 2 — блок керування електропакетом; 3 — блок керування зовнішнім освітленням; 4 — монтажний блок у моторному відсіку; 5 — реле омивача фар; 6 — правий подрульовий перемикач; 7 — електродвигун насоса омивача фар

* з серпня 2009 року

Кольори дротів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
