Електрична схема ламп освітлення салону 2005, 2006, 2007, 2008, 2009, 2010, 2011 року випуску.

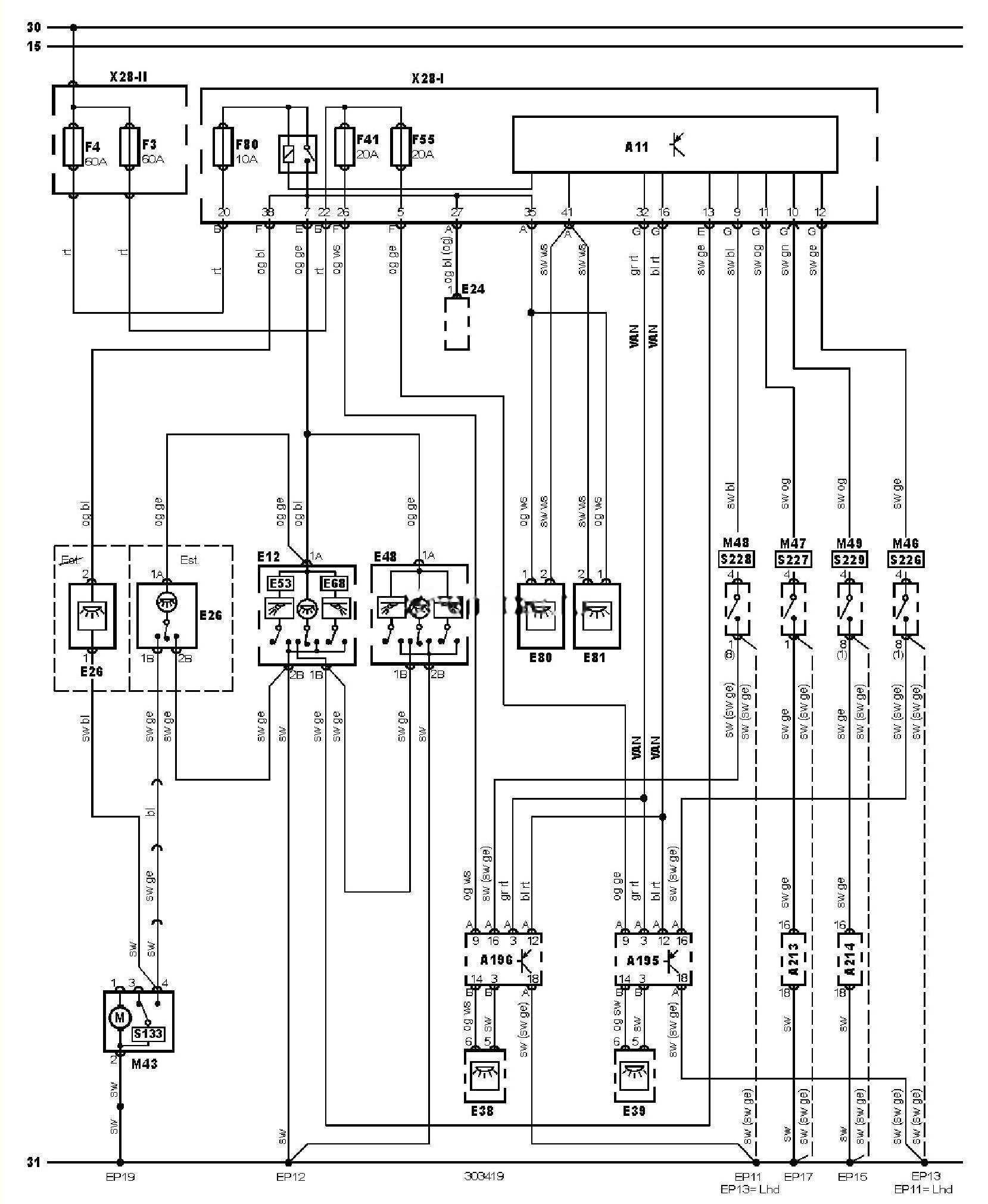

Електросхема ламп освітлення салону
Позначення до електричної схеми Ford Focus
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
A195 |
Блок керування електрообладнанням водійських дверей |
|
A196 |
Блок керування електрообладнанням пасажирських дверей |
|
A213 |
Блок керування електрообладнанням лівих задніх дверей |
|
A214 |
Блок керування електрообладнанням правих задніх дверей |
|
EP11 |
Точка маси |
|
EP12 |
Точка маси |
|
EP13 |
Точка маси |
|
EP15 |
Точка маси |
|
EP17 |
Точка маси |
|
EP19 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E24 |
Лампа підсвічування бардачка |
|
E26 |
Лампа підсвічування багажника / задніх дверей |
|
E38 |
Лампа підсвічування отвору дверей (ліва або єдина) |
|
E39 |
Лампа підсвічування отвору дверей (права) |
|
E48 |
Лампа освітлення салону (задня ліва або єдина) |
|
E53 |
Лампа місцевого освітлення (з боку пасажира) |
|
E68 |
Лампа місцевого освітлення (з боку водія) |
|
E80 |
Лампа підсвічування простору для ніг (ліва) |
|
E81 |
Лампа підсвічування простору для ніг (права) |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F41 |
Запобіжник |
|
F55 |
Запобіжник |
|
F80 |
Запобіжник |
|
M43 |
Електродвигун механізму відкриття / закриття багажника (задніх дверей) |
|
M46 |
Електродвигун центрального замка (водійські двері) |
|
M47 |
Електродвигун центрального замка (ліві задні двері) |
|
M48 |
Електродвигун центрального замка (пасажирські двері) |
|
M49 |
Електродвигун центрального замка (праві задні двері) |
|
S133 |
Кінцевий вимикач багажника / задніх дверей |
|
S226 |
Кінцевий вимикач водійських дверей |
|
S227 |
Кінцевий вимикач лівих задніх дверей |
|
S228 |
Кінцевий вимикач пасажирських дверей |
|
S229 |
Кінцевий вимикач правих задніх дверей |
|
VAN |
Шина даних VAN |
|
X28-1 |
Блок запобіжників/реле, приладова панель |
|
X28-2 |
Блок запобіжників/реле, моторний відсік |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
