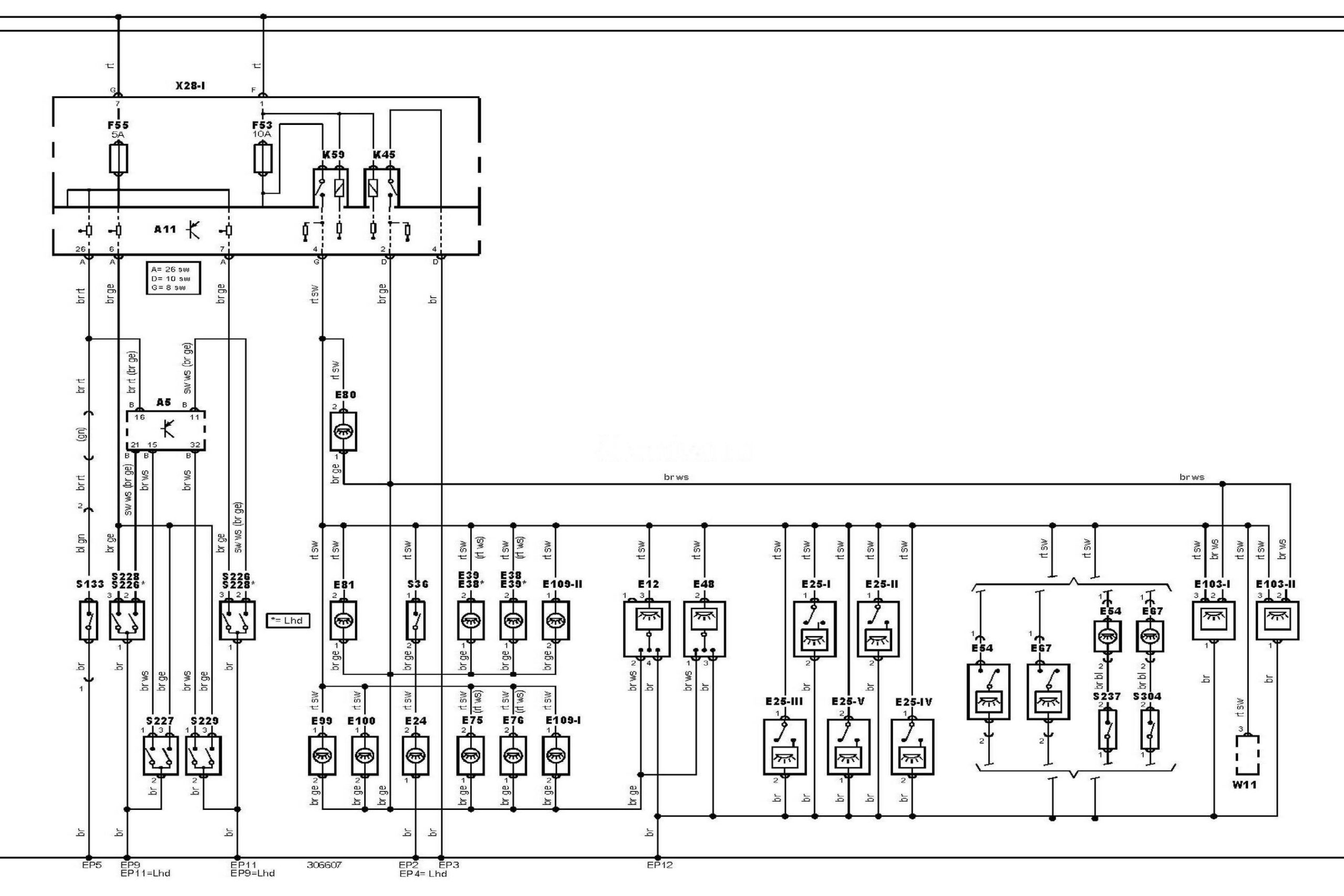

Електрична схема освітлення салону 2000, 2001, 2002, 2003, 2004, 2005, 2006 року випуску.
Електросхема ламп освітлення салону
Позначення до електричної схеми Ford Galaxy
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
EP11 |
Точка маси |
|
EP12 |
Точка маси |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
EP4 |
Точка маси |
|
EP5 |
Точка маси |
|
EP9 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E24 |
Лампа підсвічування бардачка |
|
E38 |
Лампа підсвічування отвору дверей (ліва або єдина) |
|
E39 |
Лампа підсвічування отвору дверей (права) |
|
E48 |
Лампа освітлення салону (задня ліва або єдина) |
|
E54 |
Лампа підсвічування косметичного дзеркала (пасажира) |
|
E67 |
Лампа підсвічування косметичного дзеркала (водія) |
|
E75 |
Лампа підсвічування отвору дверей (лівих задніх) |
|
E76 |
Лампа підсвічування отвору дверей (правих задніх) |
|
E80 |
Лампа підсвічування простору для ніг (ліва) |
|
E81 |
Лампа підсвічування простору для ніг (права) |
|
E99 |
Лампа підсвічування простору для ніг (ліва задня) |
|
E100 |
Лампа підсвічування простору для ніг (права задня) |
|
F53 |
Запобіжник |
|
F55 |
Запобіжник |
|
K45 |
Реле затримки вимкнення лампи освітлення салону |
|
K59 |
Багатофункціональне реле |
|
S36 |
Вимикач лампи підсвічування бардачка |
|
S133 |
Кінцевий вимикач багажника / задніх дверей |
|
S226 |
Кінцевий вимикач дверей водія |
|
S227 |
Кінцевий вимикач лівих задніх дверей |
|
S228 |
Кінцевий вимикач дверей пасажира |
|
S229 |
Кінцевий вимикач правих задніх дверей |
|
S237 |
Вимикач підсвічування косметичного дзеркала (з боку пасажира або єдиного) |
|
S304 |
Вимикач підсвічування косметичного дзеркала (з боку водія) |
|
W11 |
Запасний провід (джгут проводів) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
