Електрична схема обігрівача скла 2001, 2002, 2003, 2004, 2005, 2006 року випуску.

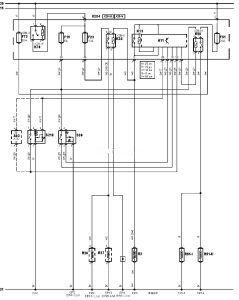

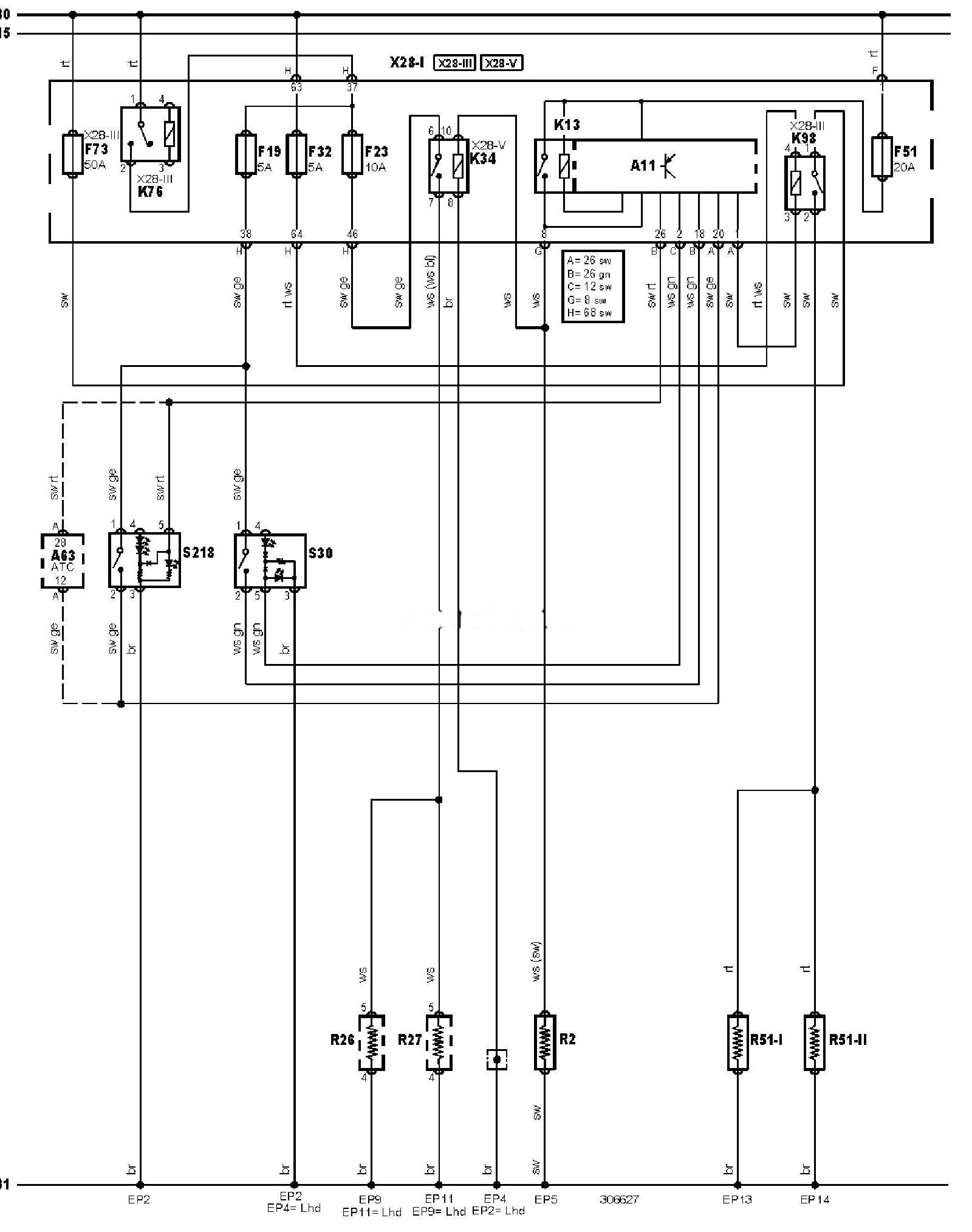

Електросхема обігрівача скла (05.2001-)
Позначення до електричної схеми Ford Galaxy
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
A63 |
Електронний блок керування кондиціонером |
|
EP11 |
Точка маси |
|
EP13 |
Точка маси |
|
EP14 |
Точка маси |
|
EP2 |
Точка маси |
|
EP4 |
Точка маси |
|
EP5 |
Точка маси |
|
EP9 |
Точка маси |
|
F19 |
Запобіжник |
|
F23 |
Запобіжник |
|
F32 |
Запобіжник |
|
F51 |
Запобіжник |
|
F73 |
Запобіжник |
|
K13 |
Реле обігрівача заднього скла |
|
K34 |
Реле обігрівача дзеркал заднього виду |
|
K76 |
Реле допоміжних ланцюгів запалювання |
|
K98 |
Реле обігрівача лобового скла |
|
R2 |
Обігрівач заднього скла |
|
R26 |
Обігрівач дзеркала заднього виду на двері водія |
|
R27 |
Обігрівач дзеркала заднього виду на двері пасажира |
|
S30 |
Вимикач обігрівача заднього скла |
|
S218 |
Вимикач обігрівача лобового скла |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
