Електрична схема обігрівача скла автомобіля Ford Galaxy 1995, 1996, 1997, 1998, 1999, 2000 року випуску.

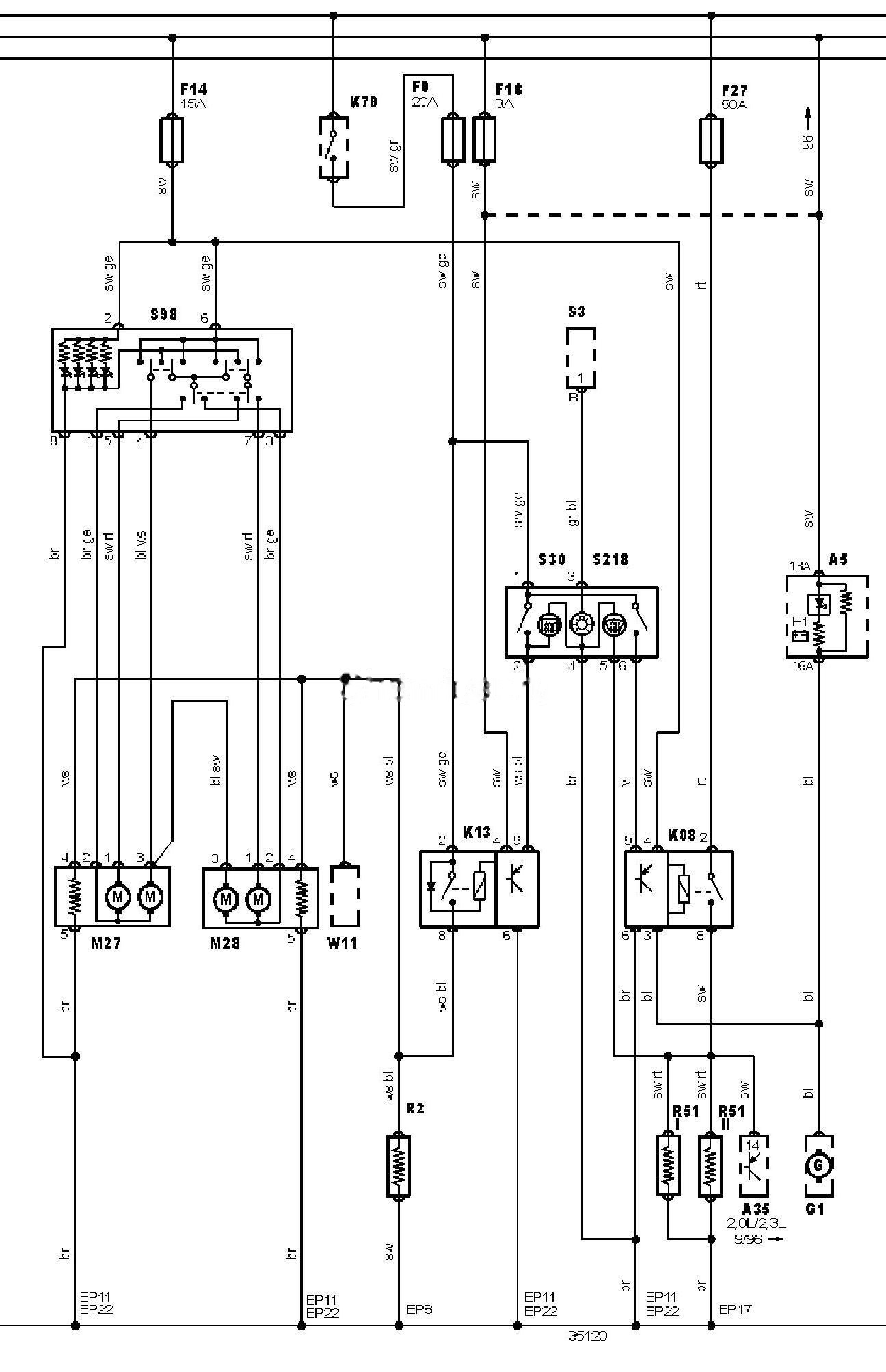

Електросхема обігрівача скла.
Позначення до електричної схеми Ford Galaxy
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
EP11 |
Точка маси |
|
EP17 |
Точка маси |
|
EP22 |
Точка маси |
|
EP8 |
Точка маси |
|
F9 |
Запобіжник |
|
F14 |
Запобіжник |
|
F16 |
Запобіжник |
|
F27 |
Запобіжник |
|
G1 |
Г енератор |
|
H1 |
Індикатор зарядки акумуляторної батареї |
|
K13 |
Реле обігрівача заднього скла |
|
K79 |
Реле основних ланцюгів запалювання |
|
K98 |
Реле обігрівача лобового скла |
|
M27 |
Електродвигун приводу регулювання дзеркала заднього виду на двері водія |
|
M28 |
Електродвигун приводу регулювання дзеркала заднього виду на двері пасажира |
|
R2 |
Обігрівач заднього скла |
|
R51 1 |
Обігрівач лобового скла |
|
R51 2 |
Обігрівач лобового скла |
|
S3 |
Вимикач фар |
|
S30 |
Вимикач обігрівача заднього скла |
|
S98 |
Перемикач регулювання дзеркал заднього виду |
|
S218 |
Вимикач обігрівача лобового скла |
|
W11 |
Запасний провід (джгут проводів) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
