Електрична схема обігрівача скла автомобіля Ford Mondeo 1996, 1997, 1998 року випуску.

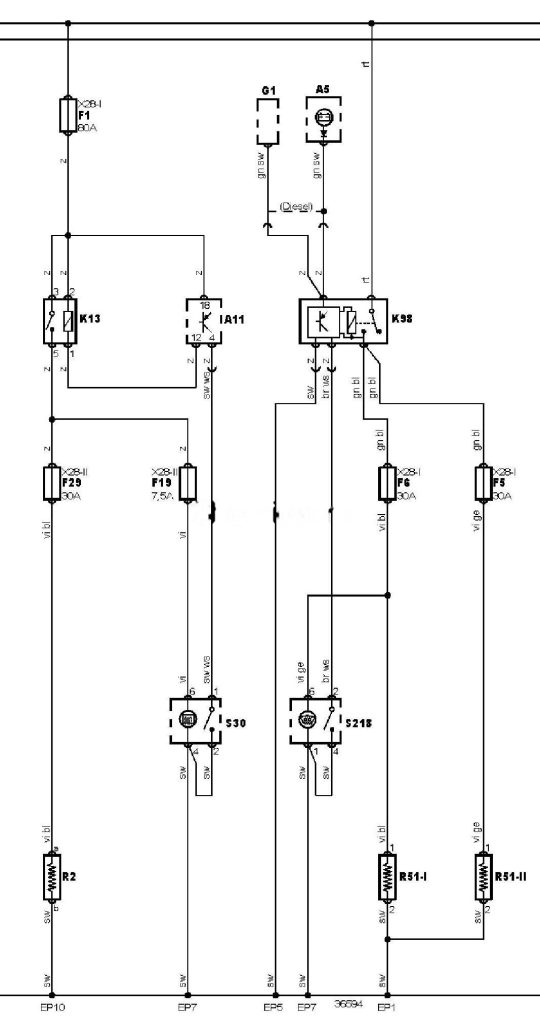

Електросхема обігрівача скла.
Позначення до електричної схеми Ford Mondeo
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
EP1 |
Точка маси |
|
EP10 |
Точка маси |
|
EP5 |
Точка маси |
|
EP7 |
Точка маси |
|
F1 |
Запобіжник |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F19 |
Запобіжник |
|
F29 |
Запобіжник |
|
G1 |
Генератор |
|
K13 |
Реле обігрівача заднього скла |
|
K98 |
Реле обігрівача лобового скла |
|
R2 |
Обігрівач заднього скла |
|
R51-1 |
Обігрівач лобового скла |
|
R51-2 |
Обігрівач лобового скла |
|
S30 |
Вимикач обігрівача заднього скла |
|
S218 |
Вимикач обігрівача лобового скла |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
