Електрична схема обігрівача скла автомобіля Ford Mondeo 2001, 2002, 2003, 2004, 2005, 2006, 2007 року випуску.

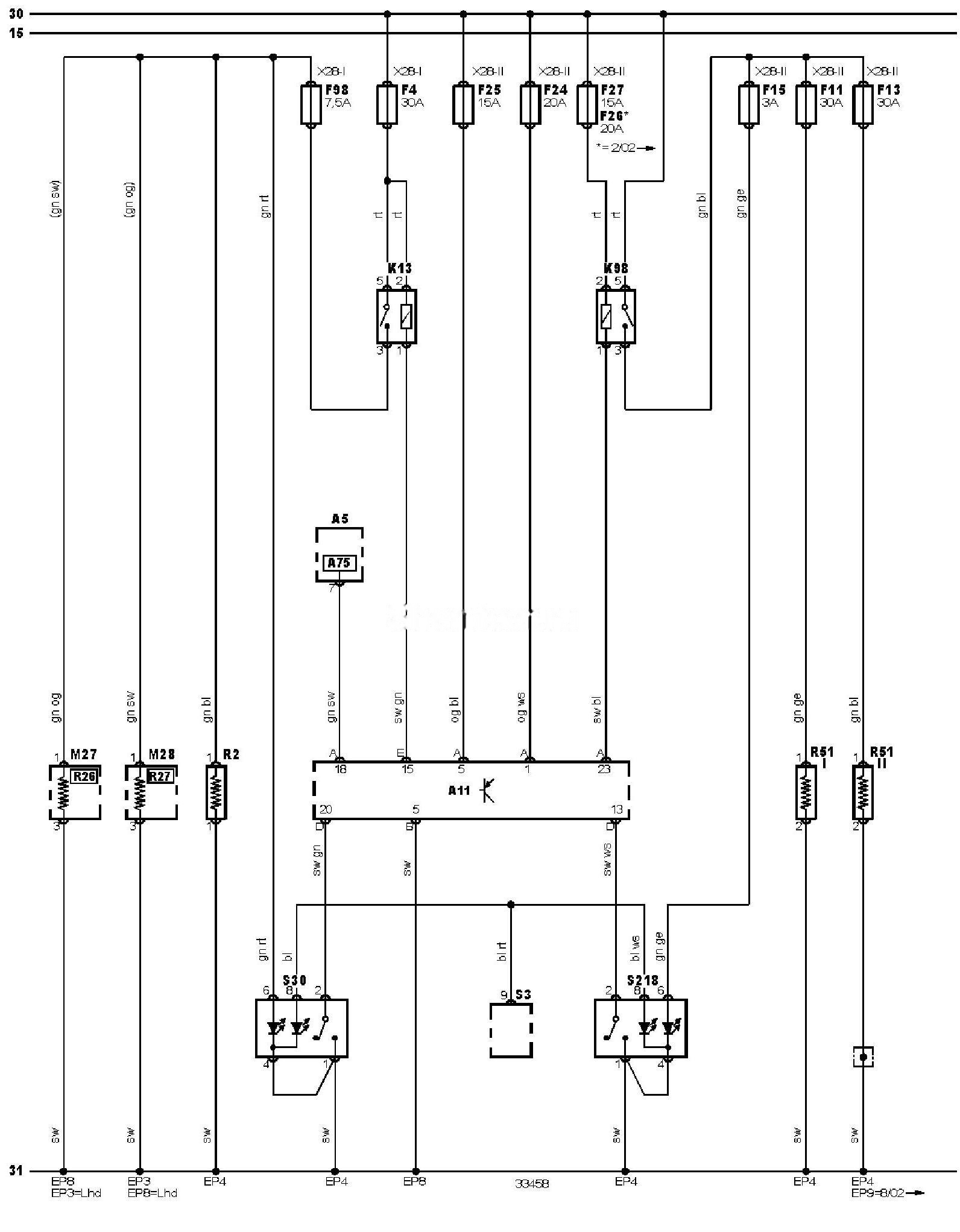

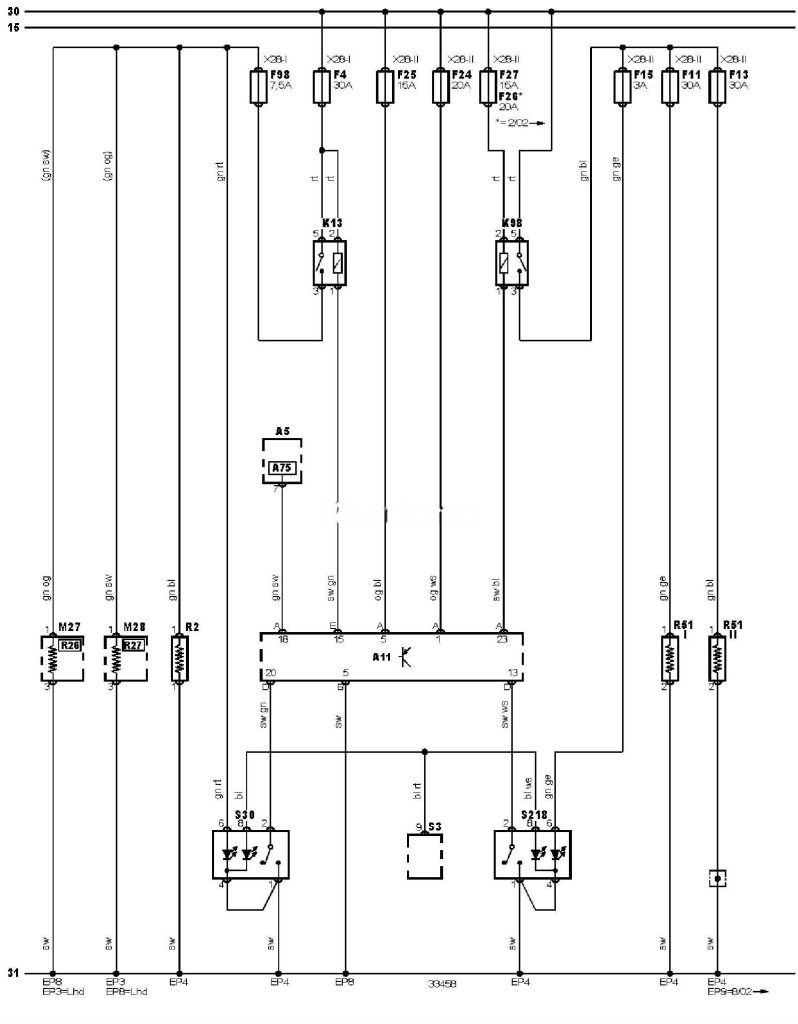

Електросхема обігрівача скла.
Позначення до електричної схеми Ford Mondeo
|
15 |
Замок запалювання — запалювання УВІМК. |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A75 |
Блок керування комбінацією приборів |
|
EP3 |
Точка маси |
|
EP4 |
Точка маси |
|
EP8 |
Точка маси |
|
EP9 |
Точка маси |
|
F4 |
Запобіжник |
|
F11 |
Запобіжник |
|
F13 |
Запобіжник |
|
F15 |
Запобіжник |
|
F24 |
Запобіжник |
|
F25 |
Запобіжник |
|
F26 |
Запобіжник |
|
F27 |
Запобіжник |
|
F98 |
Запобіжник |
|
K13 |
Реле обігрівача заднього скла |
|
K98 |
Реле обігрівача лобового скла |
|
M27 |
Електродвигун приводу регулювання дзеркала заднього виду на двері водія |
|
M28 |
Електродвигун приводу регулювання дзеркала заднього виду на двері пасажира |
|
R2 |
Обігрівач заднього скла |
|
R26 |
Обігрівач дзеркала заднього виду на двері водія |
|
R27 |
Обігрівач дзеркала заднього виду на двері пасажира |
|
R51 |
Обігрівач лобового скла |
|
S3 |
Вимикач фар |
|
S30 |
Вимикач обігрівача заднього скла |
|
S218 |
Вимикач обігрівача лобового скла |
|
X28-1 |
Блок запобіжників/реле — простір для ніг, зліва |
|
X28-2 |
Блок запобіжників/реле, моторний відсік |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
