Електрична схема мультимедіа-системи автомобіля Ford Mondeo 2003, 2004, 2005, 2006, 2007 року випуску.

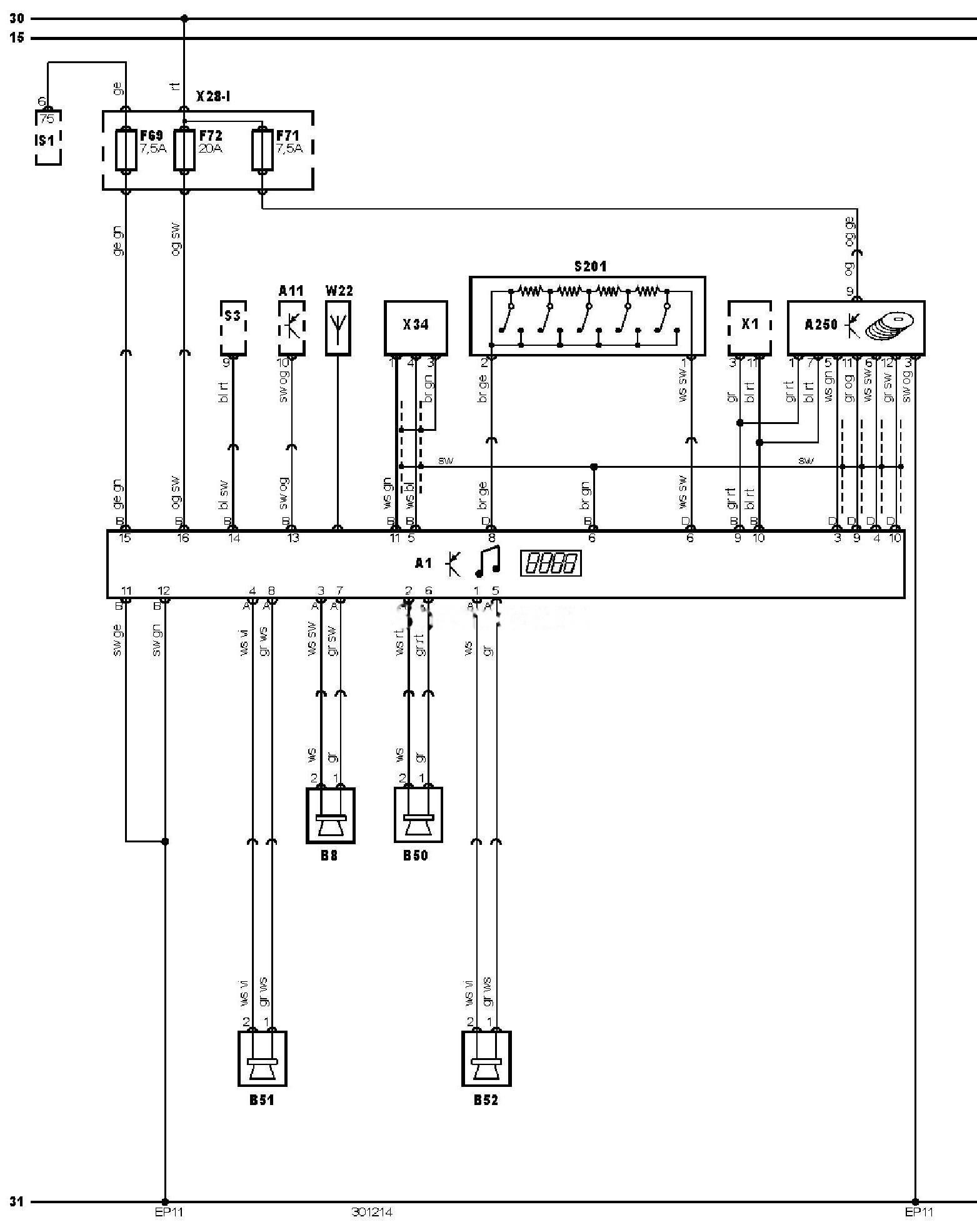

Електросхема мультимедіа-системи 5000C/ 6000CD (06.2003-).
Позначення до електричної схеми Ford Mondeo
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A11 |
Багатофункціональний блок керування |
|
A250 |
CD-чейнджер |
|
B8 |
Динамік аудіосистеми, лівий передній або єдиний |
|
B50 |
Динамік аудіосистеми, правий передній |
|
B51 |
Динамік аудіосистеми, лівий задній |
|
B52 |
Динамік аудіосистеми, правий задній |
|
EP11 |
Точка маси |
|
F69 |
Запобіжник |
|
F71 |
Запобіжник |
|
F72 |
Запобіжник |
|
S1 |
Замок запалювання |
|
S3 |
Вимикач фар |
|
S201 |
Пульт керування аудіосистемою |
|
W22 |
Провід антени |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле — простір для ніг, ліворуч |
|
X34 |
Роз’єм аудіосистеми |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
