Електрична схема мультимедіа-системи Ford Transit 1994, 1995, 1996, 1997, 1998, 1999, 2000 року випуску.

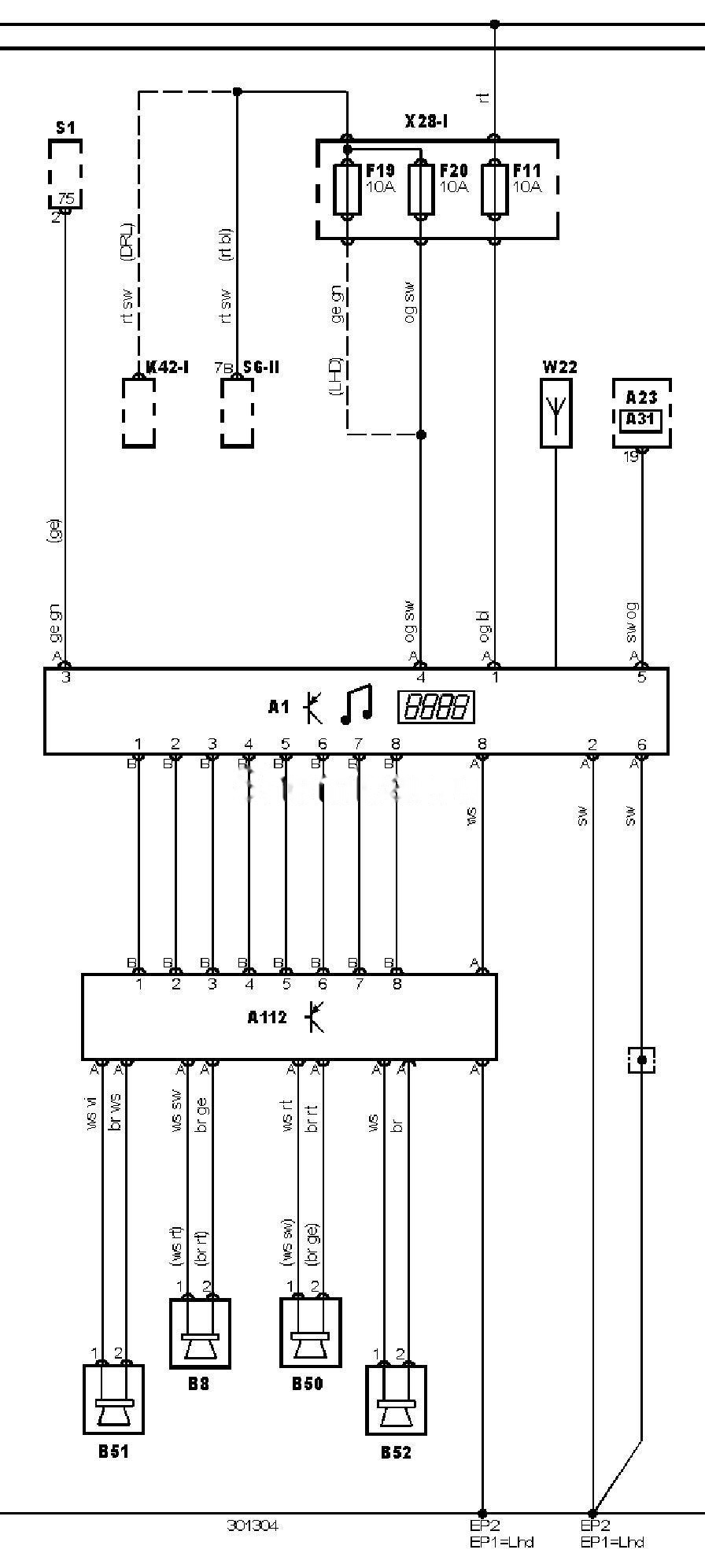

Електросхема мультимедіа-системи — Аудіосистема 6000CD.
Позначення до електричної схеми Ford Transit
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A23 |
Блок керування протиугінною системою |
|
A31 |
Блок керування центральним замком |
|
A112 |
Підсилювач вихідного сигналу аудіосистеми |
|
B8 |
Динамік аудіосистеми, лівий передній або єдиний |
|
B50 |
Динамік аудіосистеми, правий передній |
|
B51 |
Динамік аудіосистеми, лівий задній |
|
B52 |
Динамік аудіосистеми, правий задній |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
F11 |
Запобіжник |
|
F19 |
Запобіжник |
|
F20 |
Запобіжник |
|
K42-1 |
Реле 1 системи освітлення в денний час |
|
S1 |
Замок запалювання |
|
S6-2 |
Комбінований перемикач 2 |
|
W22 |
Провід антени |
|
X28-1 |
Блок запобіжників/реле, приладова панель |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
