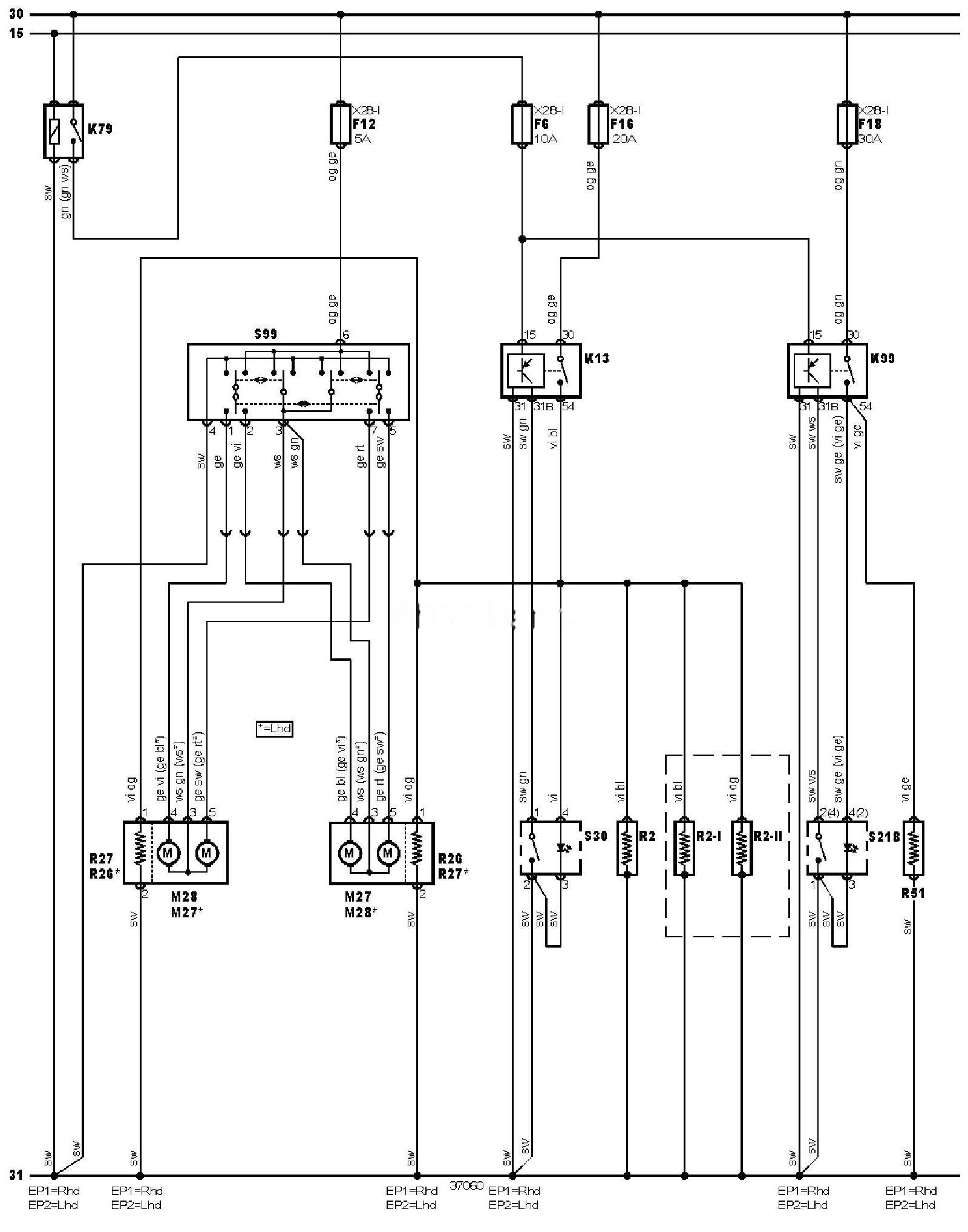

Електрична схема обігрівача скла Ford Transit 1994, 1995, 1996, 1997, 1998, 1999, 2000 року випуску.
Електросхема обігрівача скла.
Позначення до електричної схеми Ford Transit
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
F6 |
Запобіжник |
|
F12 |
Запобіжник |
|
F16 |
Запобіжник |
|
F18 |
Запобіжник |
|
K13 |
Реле обігрівача заднього скла |
|
K79 |
Реле основних ланцюгів запалювання |
|
K99 |
Реле таймера обігрівача лобового скла |
|
M27 |
Електродвигун приводу регулювання дзеркала заднього виду на двері водія |
|
M28 |
Електродвигун приводу регулювання дзеркала заднього виду на двері пасажира |
|
R2 |
Обігрівач заднього скла |
|
R2-1 |
Обігрівач заднього скла |
|
R2-2 |
Обігрівач заднього скла |
|
R26 |
Обігрівач дзеркала заднього виду на двері водія |
|
R27 |
Обігрівач дзеркала заднього виду на двері пасажира |
|
R51 |
Обігрівач лобового скла |
|
S30 |
Вимикач обігрівача заднього скла |
|
S99 |
Перемикач вибору дзеркала заднього виду |
|
S218 |
Вимикач обігрівача лобового скла |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
