Електросхема обігрівача скла Ford Scorpio 2

Електрична схема обігрівача скла автомобіля Ford Scorpio 1994, 1995, 1996, 1997, 1998 року випуску.

Електросхема обігрівача скла.

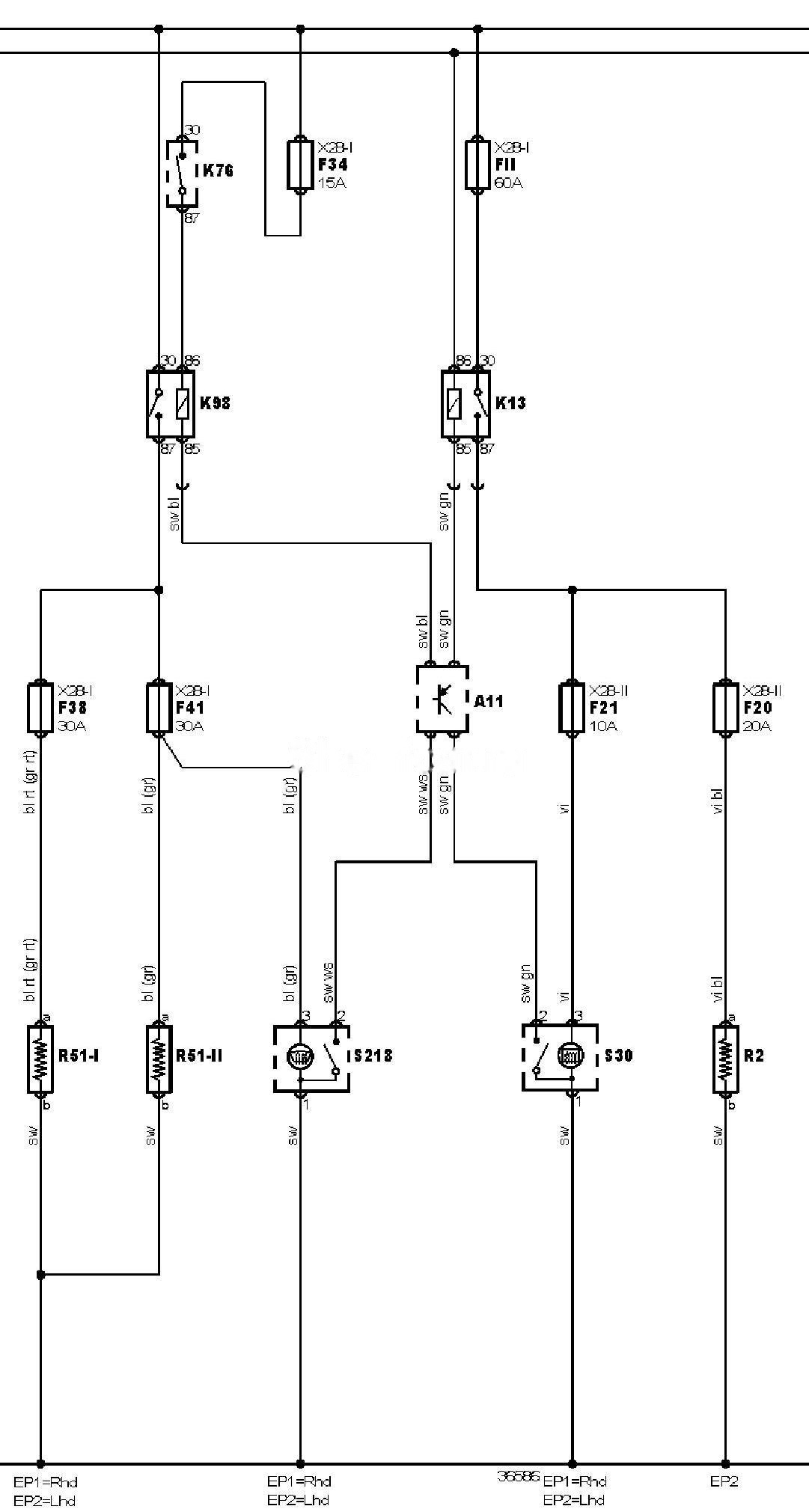

Електросхема обігрівача скла Ford Scorpio 2 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Ford Scorpio

15	Замок запалювання — запалювання ВКЛ
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A11	Багатофункціональний блок керування
F11	Запобіжник
F20	Запобіжник
F21	Запобіжник
F34	Запобіжник
F38	Запобіжник
F41	Запобіжник
K13	Реле обігрівача заднього скла
K76	Реле допоміжних ланцюгів запалювання
K98	Реле обігрівача лобового скла
R2	Обігрівач заднього скла
R51-1	Обігрівач лобового скла
R51-2	Обігрівач лобового скла
S30	Вимикач обігрівача заднього скла
S218	Вимикач обігрівача лобового скла

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Ford Scorpio (Mk2)
