Електрична схема обігрівача скла Peugeot 407 2004, 2005, 2006, 2007, 2008, 2009, 2010 року випуску.

Електросхема обігрівача скла.

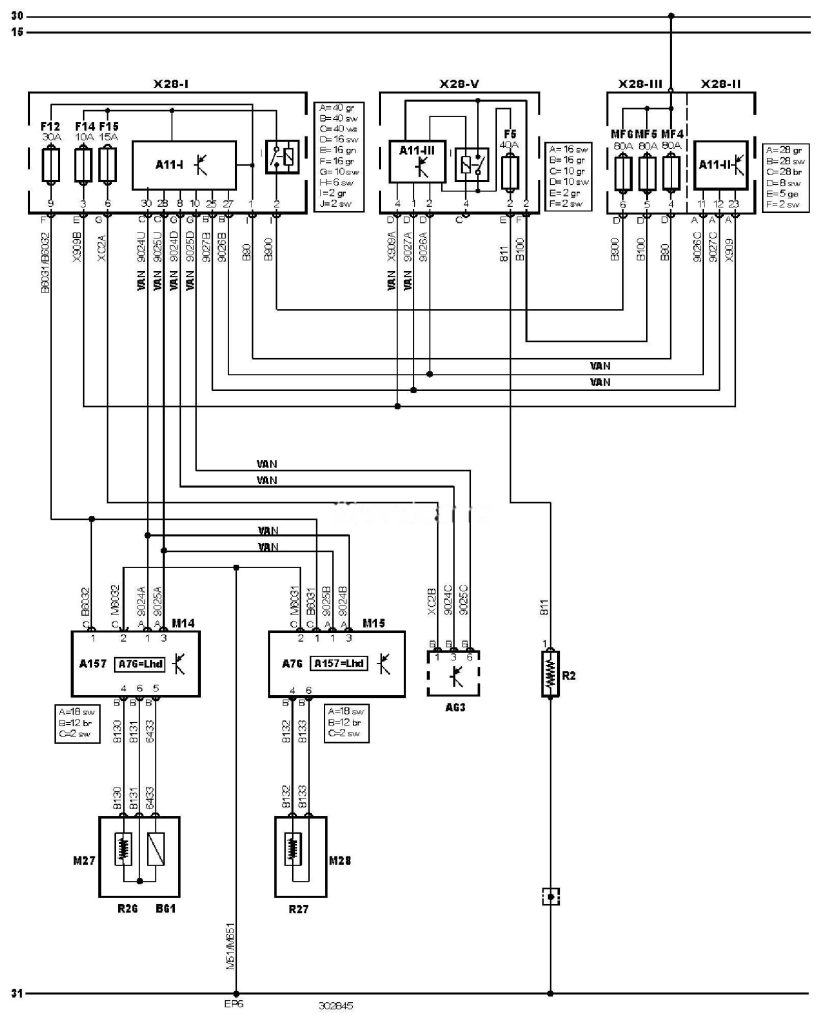

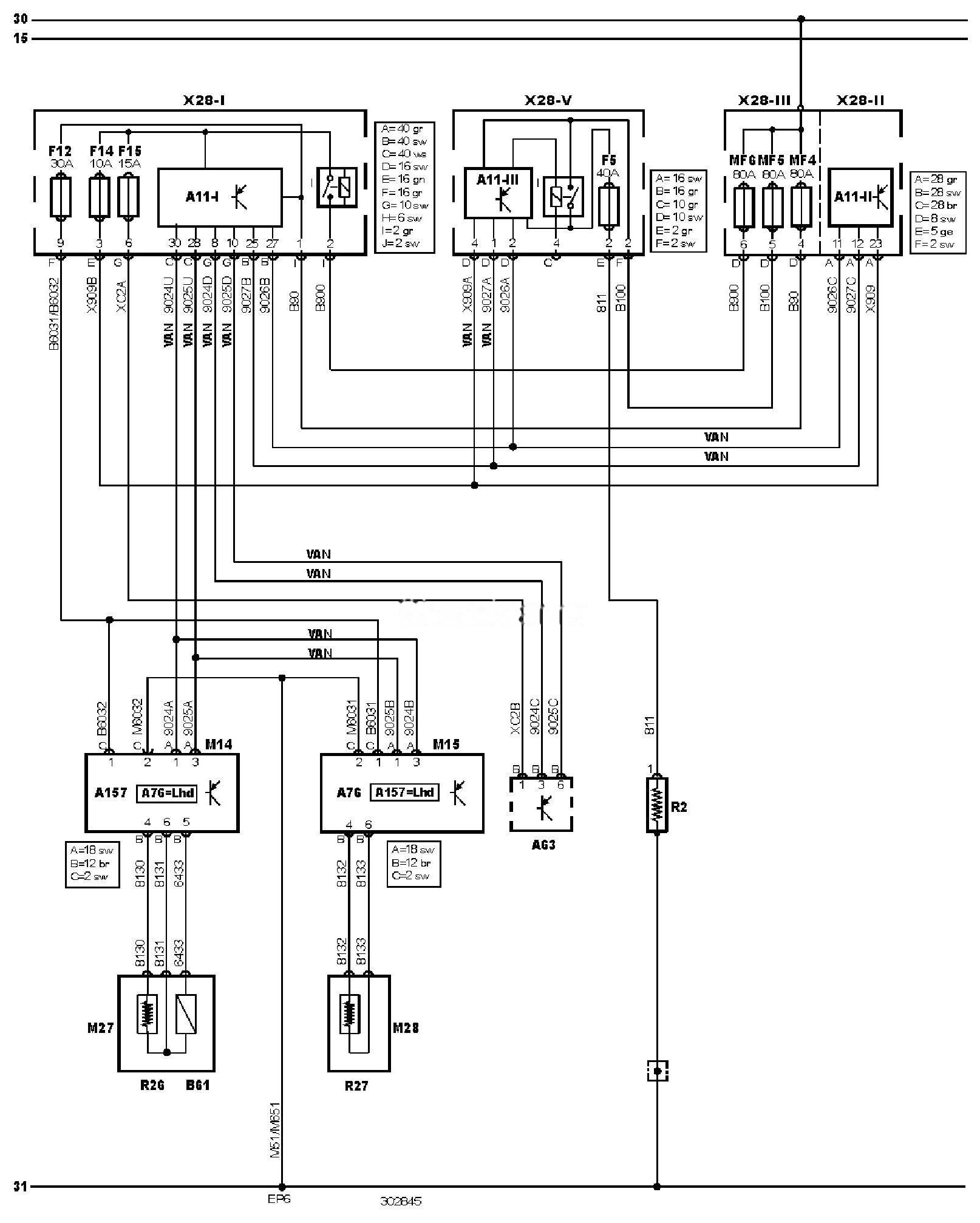

Електросхема обігрівача скла Peugeot 407
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Peugeot 407

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A11-1

Багатофункціональний блок керування 1

A11-2

Багатофункціональний блок керування 2

A11-3

Багатофункціональний блок керування 3

A63

Електронний блок керування кондиціонером

A76

Блок керування лівим переднім склопідйомником

A157

Блок керування правим переднім склопідйомником

B61

Датчик температури навколишнього повітря

EP6

Точка маси

F4

Запобіжник

F5

Запобіжник

F6

Запобіжник

F12

Запобіжник

F14

Запобіжник

F15

Запобіжник

M14

Електродвигун приводу склопідйомника дверей водія

M15

Електродвигун приводу склопідйомника дверей пасажира

M27

Електродвигун приводу регулювання дзеркала заднього виду на двері водія

M28

Електродвигун приводу регулювання дзеркала заднього виду на двері пасажира

R2

Обігрівач заднього скла

R26

Обігрівач дзеркала заднього виду на двері водія

R27

Обігрівач дзеркала заднього виду на двері пасажира

VAN

Шина даних VAN

X28-1

Блок запобіжників/реле, панель приладів 1

X28-2

Блок запобіжників/реле, моторний відсік 1

X28-3

Блок запобіжників/реле, моторний відсік 2

X28-V

Блок запобіжників/реле, багажне відділення





Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
