Електросхема обігрівача скла Peugeot 406

Електрична схема обігрівача скла Peugeot 406 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 року випуску.

Електросхема обігрівача скла.

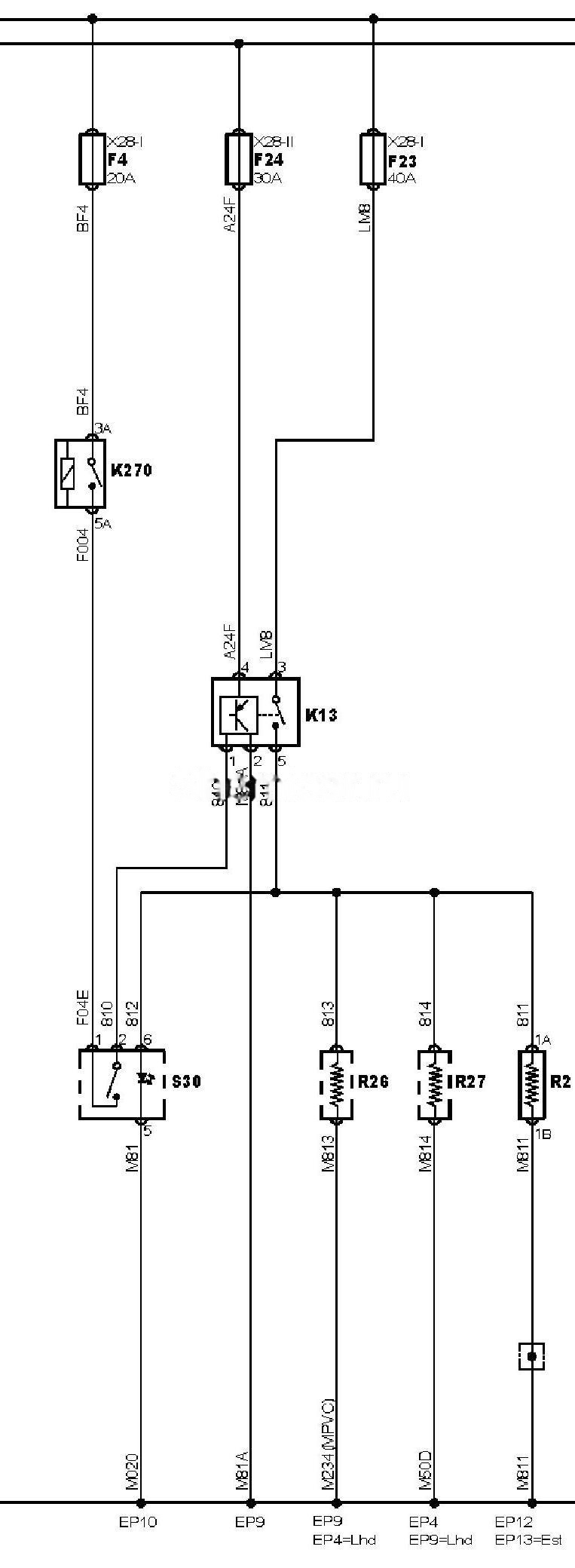

Електросхема обігрівача скла Peugeot 406 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Peugeot 406

15	Замок запалювання — запалювання ВКЛ
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
EP10	Точка маси
EP12	Точка маси
EP13	Точка маси
EP4	Точка маси
EP9	Точка маси
F4	Запобіжник
F23	Запобіжник
F24	Запобіжник
K13	Реле обігрівача заднього скла
K270	Реле основних ланцюгів
R2	Обігрівач заднього скла
R26	Обігрівач дзеркала заднього виду на двері водія
R27	Обігрівач дзеркала заднього виду на двері пасажира
S30	Вимикач обігрівача заднього скла

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Peugeot 406
