Електросхема обігрівача скла Rover 200 (R3)

Електрична схема обігрівача скла Rover 200 (R3) 1995, 1996, 1997, 1998, 1999 року випуску.

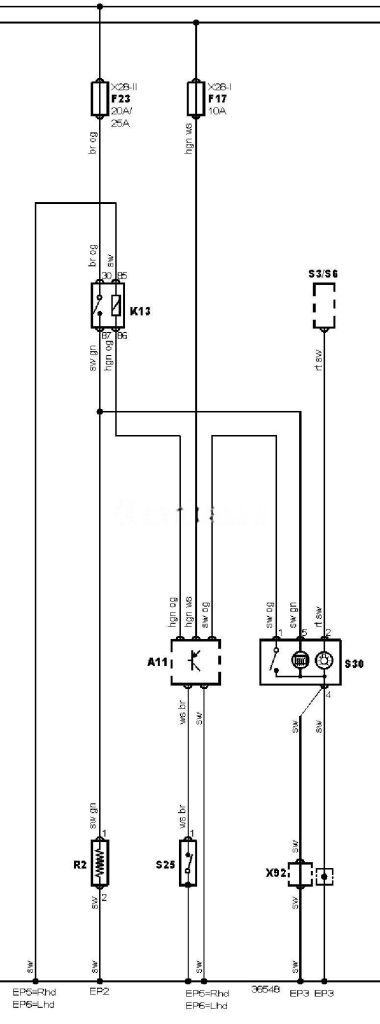

Електросхема обігрівача скла.

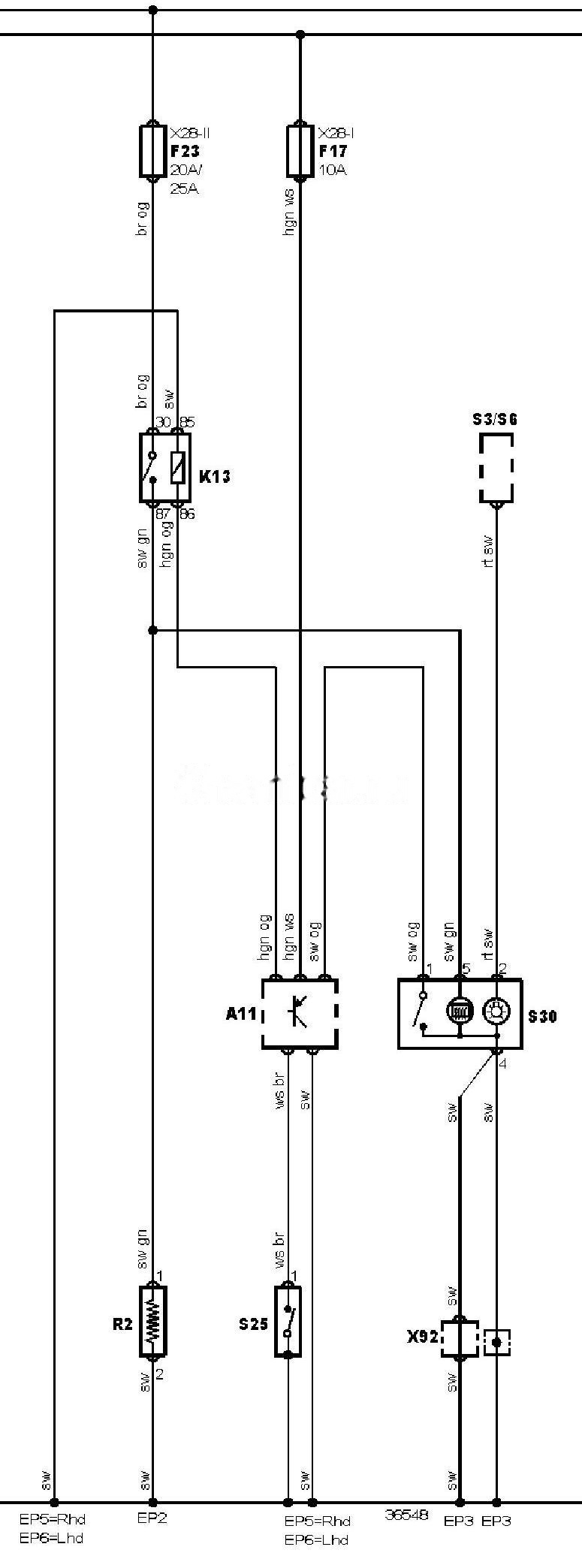

Електросхема обігрівача скла Rover 200 (R3) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Rover

15	Замок запалювання — запалювання УВІМК
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A11	Багатофункціональний блок керування
EP2	Точка маси
EP3	Точка маси
EP5	Точка маси
EP6	Точка маси
F17	Запобіжник
F23	Запобіжник
K13	Реле обігрівача заднього скла
R2	Обігрівач заднього скла
S3	Вимикач фар
S6	Комбінований перемикач
S25	Датчик аварійного тиску масла
S30	Вимикач обігрівача заднього скла
X92	Роз’єм (джампер)

Кольори дротів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
