Електросхема обігрівача скла Rover 400 Series

Електрична схема обігрівача скла Rover 400 Mk2 (HH-R)1995, 1996, 1997, 1998, 1999 року випуску.

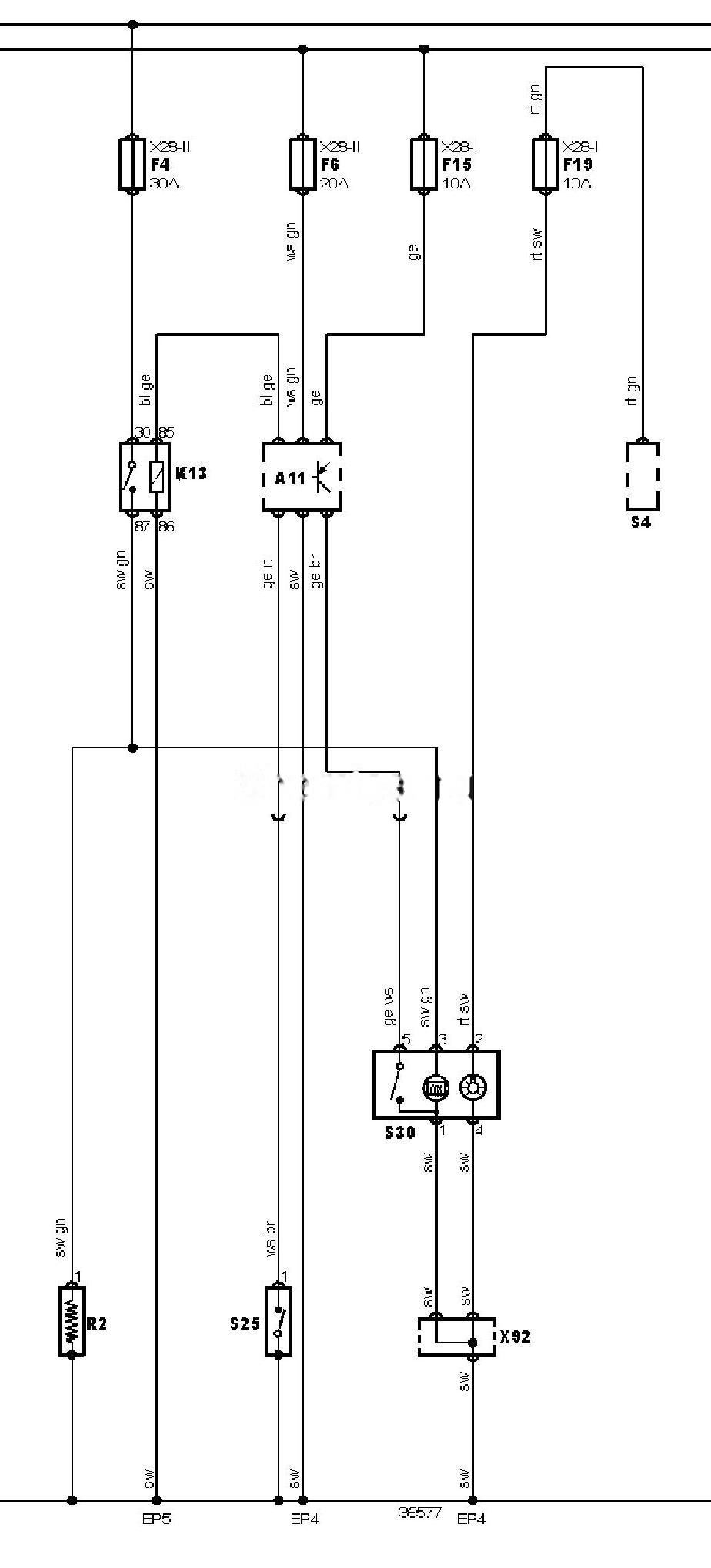

Електросхема обігрівача скла.

Електросхема обігрівача скла Rover 400 Series — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Rover

15	Замок запалювання — запалювання ВКЛ
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A11	Багатофункціональний блок керування
EP4	Точка маси
EP5	Точка маси
F4	Запобіжник
F6	Запобіжник
F15	Запобіжник
F19	Запобіжник
K13	Реле обігрівача заднього скла
R2	Обігрівач заднього скла
S4	Перемикач світла фар
S25	Датчик аварійного тиску масла
S30	Вимикач обігрівача заднього скла
X92	Роз’єм (джампер)

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Rover 400 Mk2 (HH-R)

Ще електричні схеми для Rover 400 Mk2 (HH-R):
