Електрична схема мультимедіа-системи Rover 400 Mk2 (HH-R)1995, 1996, 1997, 1998, 1999 року випуску.

Електросхема мультимедіа-системи.

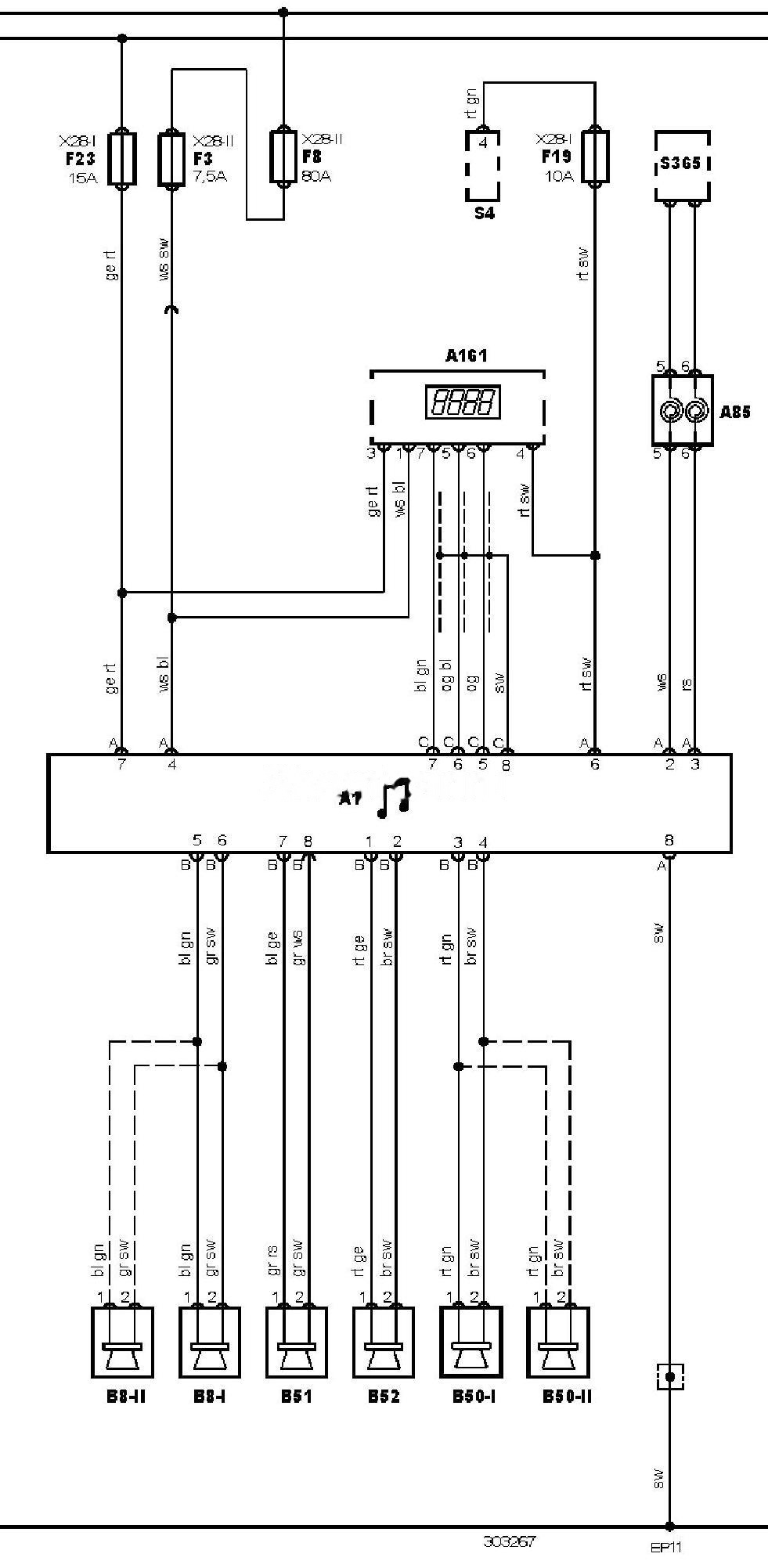

Електросхема мультимедіа-системи Rover 400 Series
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Rover

15

Замок запалювання — запалювання УВІМКН

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A1

Аудіосистема

A85

Ковзний контакт звукового сигналу

A161

Багатофункціональний дисплей

B8-1

Динамік аудіосистеми, лівий передній або єдиний 1

B8-2

Динамік аудіосистеми, лівий передній або єдиний 2

B50-1

Динамік аудіосистеми, правий передній 1

B50-2

Динамік аудіосистеми, правий передній 2

B51

Динамік аудіосистеми, лівий задній

B52

Динамік аудіосистеми, правий задній

EP11

Точка маси

F3

Запобіжник

F8

Запобіжник

F19

Запобіжник

F23

Запобіжник

S4

Перемикач світла фар

S365

Комбінований перемикач (на кермовому колесі)

X28-1

Блок запобіжників/реле

X28-2

Блок запобіжників/реле



Кольори дротів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
