Електрична схема кондиціонера Rover 400 Series/Tourer 1989, 1990, 1991 року випуску.

Електросхема кондиціонера (-1991).

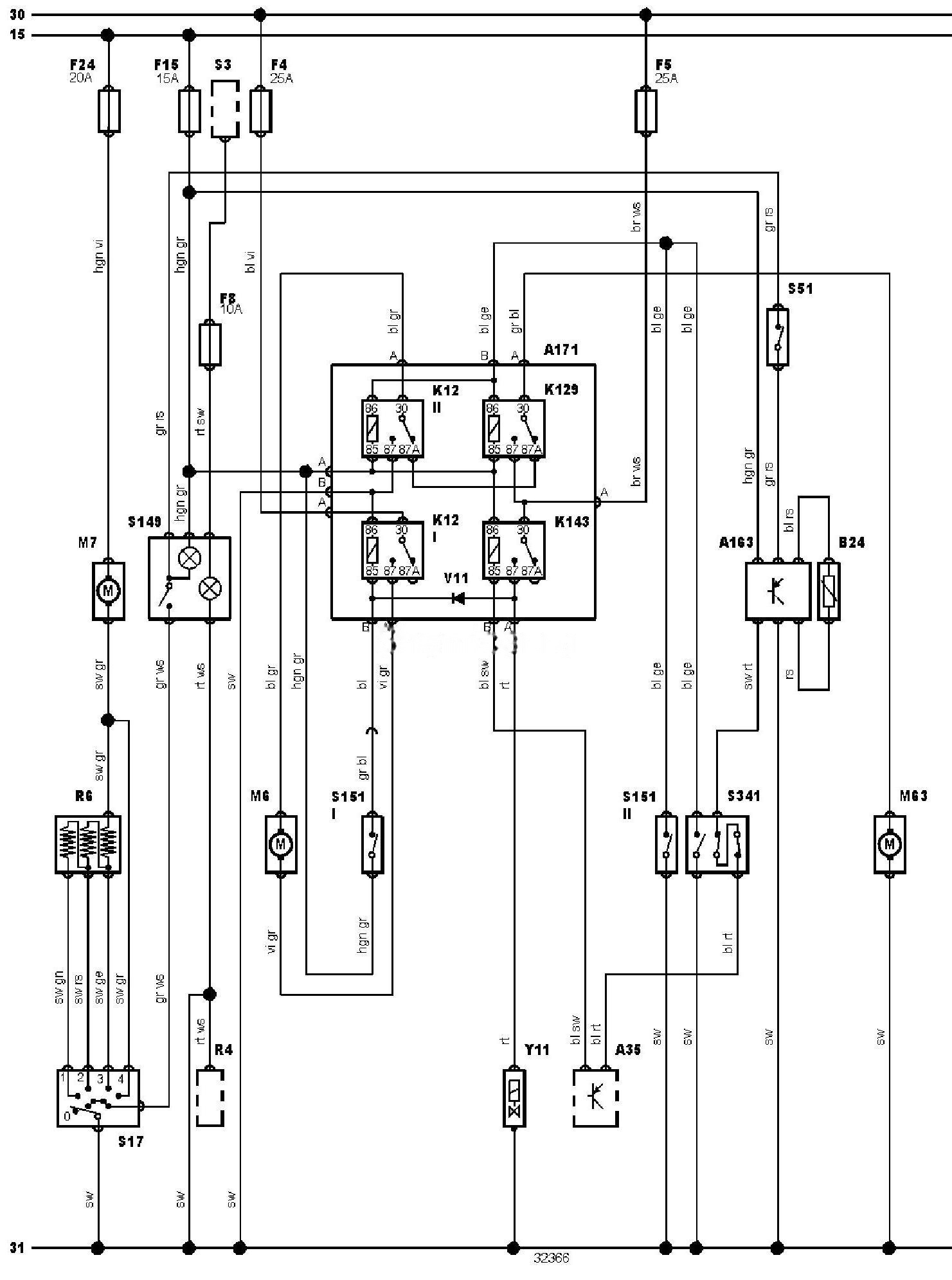

Електросхема кондиціонера тип 1 Rover 400 Series/Tourer
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Rover

15

Замок запалювання — запалювання увімкнено

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A35

Електронний блок керування двигуном

A163

Блок керування компресором кондиціонера -1,4—>1992

A171

Блок реле

B24

Датчик температури охолоджувальної рідини -1,4—1992

F4

Запобіжник

F5

Запобіжник

F8

Запобіжник

F15

Запобіжник

F24

Запобіжник

K121

Реле електродвигуна вентилятора системи охолодження

K122

Реле електродвигуна вентилятора системи охолодження

K129

Реле електродвигуна вентилятора конденсатора кондиціонера

K143

Реле електромагнітної муфти компресора кондиціонера

M6

Електродвигун вентилятора системи охолодження

M7

Електродвигун вентилятора кондиціонера/опалювача

M63

Електродвигун вентилятора конденсатора кондиціонера

R4

Реостат підсвічування комбінації приладів — деякі моделі

R6

Резистор електродвигуна вентилятора опалювача

S3

Вимикач фар

S17

Вимикач електродвигуна вентилятора кондиціонера/опалювача

S51

Датчик-вимикач по температурі випарника кондиціонера

S149

Головний вимикач кондиціонера

S1511

Датчик-вимикач по температурі охолоджувальної рідини (кондиціонер)

S1512

Датчик-вимикач по температурі охолоджувальної рідини (кондиціонер)

S341

Потрійний датчик-вимикач по тиску холодоагенту в системі кондиціонування

V11

Діод кондиціонера

Y11

Електромагнітна муфта компресора кондиціонера



Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
